2.5. BTM-Magnetlagerturbine

Siehe RT Nr. 6350
Diese Turbine enthält keine mechanische Welle. Sie wird durch die Polaritätsdifferenz der
Magnete des Lagers zentriert, woraus ein völliges Fehlen von Reibung resultiert.
Die gleichmäßig über die Statoroberfläche verteilte Lagerluft erzeugt ein Luftkissen, das den
Rotor vom Stator entfernt. Der Rotor kann sich frei drehen und wird von Druck- und
magnetischen Kräften im Gleichgewicht gehalten. Mit der auf die Turbinenschaufeln
gerichteten Luft wird der Rotor gedreht oder gebremst.
Die durch die Rotation der Glocke erzeugten Zentrifugalkräften zerstäuben das Produkt. In
einem gewissen Maße gilt: Umso höher die Rotationsgeschwindigkeit, je kleiner die zerstäubten
Partikel

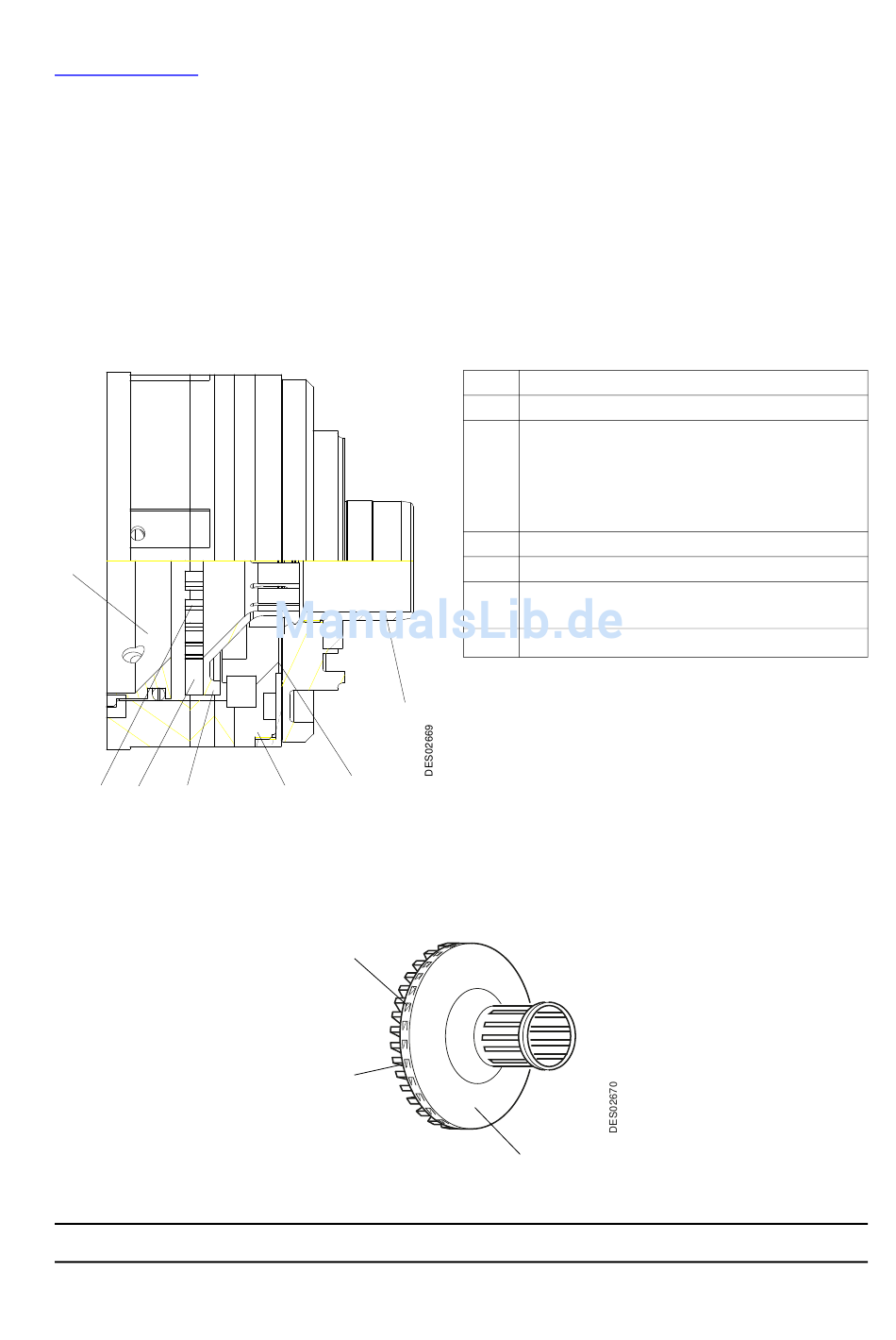

7
6 5
4
Aktualisierungszeichen : F - Oktober 2017
1
2
3
5
6
1 Rotor
2 Statormagnet
Turbinenkörper (Stator) gespeist mit:
- Lagerluft
3 - Luft für Turbinenrotation und -
Bremsung
- Haubenluft
4 Öffnungen zum Bremsen der Turbine
5 Zähne für Turbinenrotation
Schaufelräder für das Bremsen und
6
die Rotation
Abweiser mit seiner Dichtung
7
