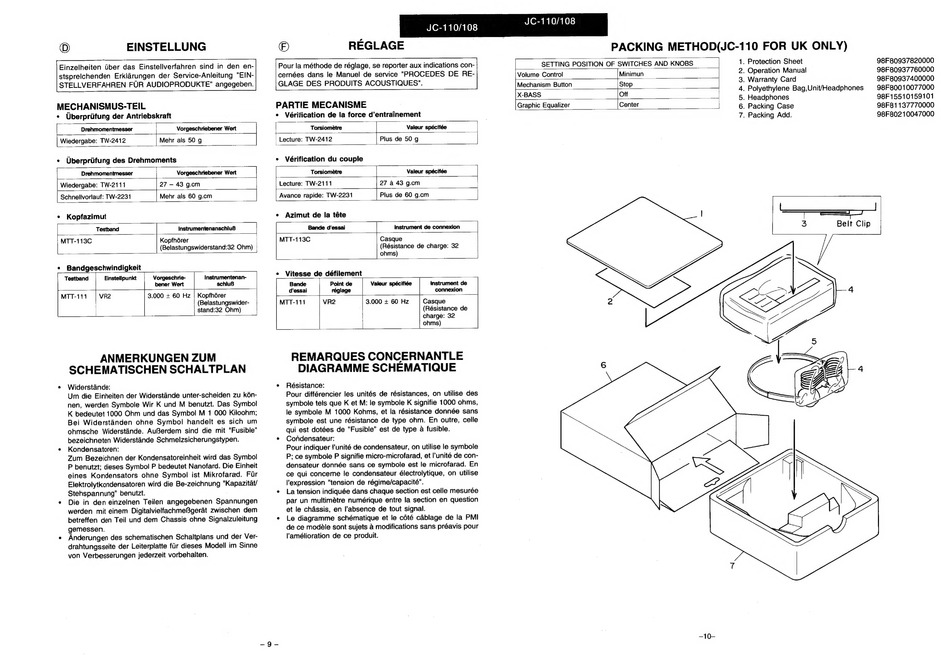

EINSTELLUNG
Einzelheiten tiber das Einstellverfahren sind in den en-
stsprelchenden
Erkiarungen der Service-Anleitung "EIN-
STELLVERFAHREN
FUR AUDIOPRODUKTE" angegeben.
JC-110/108
®
REGLAGE
Pour la méthode de réglage, se reporter aux indications con-
cernées dans le Manuel de service "PROCEDES
DE RE-
GLAGE DES PRODUITS ACOUSTIQUES".
Schnellvorlauf: TW-2231
Mehr ais 60 g.cm
Avance rapide: TW-2231
Plus de 60 g.cm
|
¢
Kopfazimut
¢
Azimut de la téte
SCHEMATISCHEN SCHALTPLAN
e
Widerstande:
Um die Einheiten der Widerstande unter-scheiden zu k6n-
nen, werden Symbole Wir K und M benutzt. Das Symbol
K bedeutet 1000 Ohm und das Symbol M 1 000 Kiloohm;
Bei Widerstanden
ohne Symbol
handelt es sich um
ohmsche
Widerstande. AuBerdem
sind die mit "Fusible"
bezeichneten Widerstande Schmelzsicherungstypen.
e¢
Kondensatoren:
Zum Bezeichnen der Kondensatoreinheit wird das Symbol
P benutzt; dieses Symbol P bedeutet Nanofard. Die Einheit
eines Kondensators
ohne Symbol
ist Mikrofarad.
Fur
Elektrolytkondensatoren wird die Be-zeichnung "Kapazitat/
Stehspannung" benutzt.
e
Anderungen des schematischen Schaltplans und der Ver-
drahtungsseite der Leiterplatte fiir dieses Modell im Sinne
von Verbesserungen jederzeit vorbehalten.
DIAGRAMME SCHEMATIQUE
e
Résistance:
Pour différencier les unités de résistances, on utilise des
symbole tels que K et M: le symbole K signifie 1000 ohms,
le symbole M 1000 Kohms, et la résistance donnée sans
symbole est une résistance de type ohm. En outre, celle
qui est dotées de "Fusible" est de type a fusible.
¢
Condensateur:
Pour indiquer 'unité de condensateur, on utilise le symbole
P; ce symbole P signifie micro-microfarad, et l'unité de con-
densateur donnée sans ce symbole est le microfarad. En
ce qui concerne le condensateur électrolytique, on utilise
'expression "tension de régime/capacité".
e
La tension indiquée dans chaque section est celle mesurée
par un multimétre numérique entre la section en question
et le chassis, en l'absence de tout signal.
e
Le diagramme schématique et le cdté cablage de la PMI
de ce modéle sont sujets a modifications sans préavis pour
l'amélioration de ce produit.
JC-110/108
SETTING POSITION OF SWITCHES AND KNOBS
Volume Control
jMinimun
Mechanism
Button
Stop
X-BASS
Off
Graphic Equalizer
Center
7
NOoahand
—
. Protection Sheet
. Operation Manual
. Warranty Card
. Polyethylene Bag,Unit/Headphones
. Headphones
. Packing Case
. Packing Add.
3
Belt Clip
98F80937820000
98F80937760000
98F80937400000
98F80010077000
98F 15510159101
98F81137770000
98F80210047000
