winkler RENNBOOT 2 Kurzanleitung Seite 3

7. Vor dem Weiterbau muss das Boot lackiert werden. Wir empfehlen dazu Acryllacke oder Bootslack.
Verwende auf keinen Fall Nitrolacke, denn diese zerstören das Styrodur.

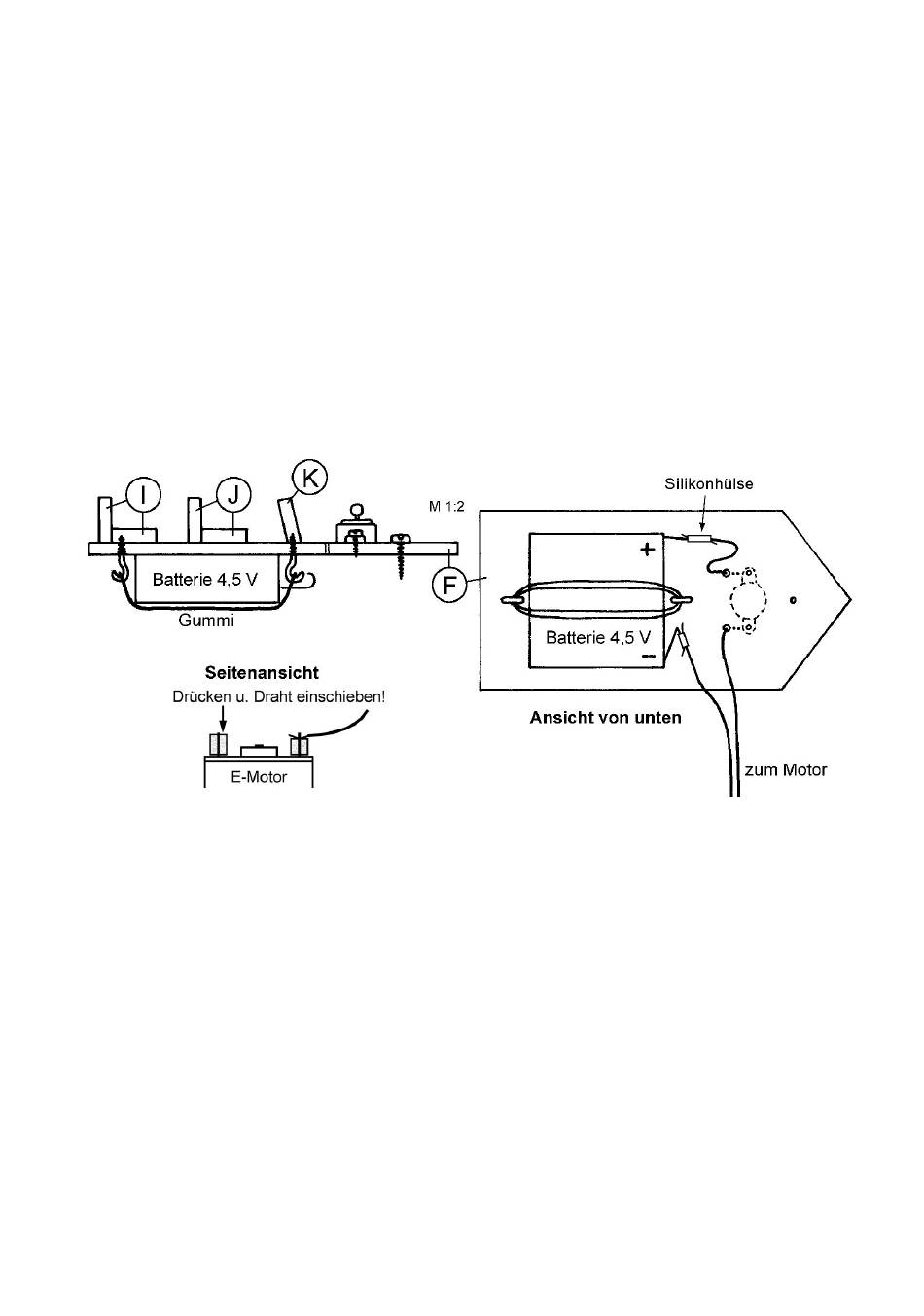

8. Drehe die zwei Ringschrauben von unten in die Deckplatte (F) und öffne sie mit einer Spitzzange.
Hänge das Gummiband ein und befestige damit eine 4,5V-Flachbatterie.
Schraube den Kippschalter mit zwei kleinen Blechrauben 2,2 x 9,5 vorerst locker oben auf die
Deckplatte (F) und verdrahte das Modell.
Zwicke dazu zwei Drähte mit einer Länge von 200 mm und einen Draht mit 80 mm Länge vom
beiliegenden Schaltdraht und isoliere alle Enden ca. 10 mm ab.
Fädle das kurze und ein langes Drahtstück von unten durch die Bohrungen zum Schalter, wickle die
abisolierten Enden im Uhrzeigersinn unter die Schraubenköpfe und ziehe die zwei Schalter-
schrauben fest.
Schneide vom dünnen Silikonschlauch (id/s 1,5/1,5 x 45 mm) zwei Stücke mit je 6 mm ab und
schiebe sie auf die Anschlusskontakte des Motors. Drücke diese Schlauchstücke etwas zusammen
und fädle die abisolierten Drahtenden durch die Bohrungen der Anschlusslaschen. Nach dem
Loslassen werden die Drähte von den Schläuchen an den Kontakten festgeklemmt.
Halbiere den zweiten Silikonschlauch (id/s 3/1 x 2 mm), schiebe diese zwei Schlauchhülsen auf die
Batteriepole und klemme damit die Anschlussdrähte fest. Teste die Funktion des Schalters und des
Motors. Läuft er verkehrt, muss die Batterie umgepolt werden.
9. Das Ruder (M) entsteht aus dem Polystyrolplättchen (70 x 50 x 1 mm). Schneide es mit einer Schere
aus und drücke es in die vorgesehene Nut von Teil (L). Schraube schließlich die fertige Ruder-
vorrichtung mit einer Halbrundkopf-Spanplattenschraube 3 x 16 so auf Grundplatte (A) an, dass sie
gerade noch drehbar bleibt.
Richte die Deckplatte (F) ein und schraube vorne die zweite Halbrundkopf-Spanplattenschraube
3 x 16 ein. Die Deckplatte (F) kann dadurch nicht mehr verrutschen.
Öle die Motorlager und die Schiffswelle an beiden Enden des Stevenrohrs vor der ersten Probefahrt
mit feinem Nähmaschinenöl.
