winkler RENNBOOT 2 Kurzanleitung Seite 2

3. Schneide nun alle Schablonen aus und übertrage sie auf die angegebenen Brettchen und Leisten.
Stich die Bohrlöcher vor und bohre sie den Angaben entsprechend. Säge die Teile aus und schleife
die Sägekanten leicht nach.
Die folgende Liste zeigt, aus welchen Brettchen die einzelnen Teile entstehen:
(D-2x), (E) .............................. 2 Sperrholzleisten (240 x 30 x 8 mm)
(F) .......................................... Sperrholzplatte (165 x 80 x 6 mm)
(G-2x), (H) .............................. Sperrholzplatte (135 x 100 x 4 mm)
(I-2x), (J-2x), (K), (L) .............. Sperrholzleiste (320 x 20 x 6 mm)
(M) ......................................... Polystyrolplatte (70 x 50 x 1 mm)

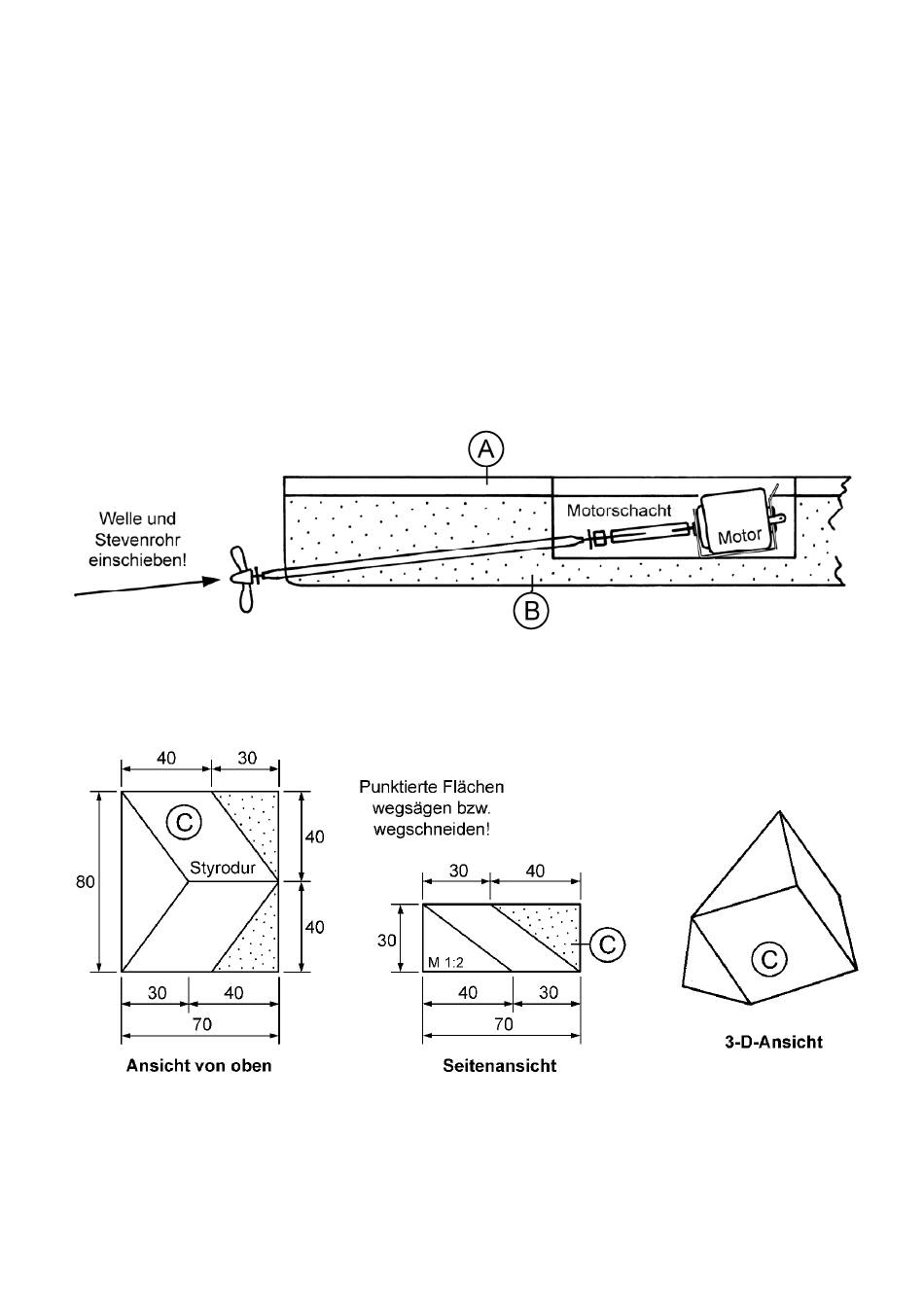

4. Ziehe den Gummi-Stellring und die Beilagscheibe von der Schiffsschraubenwelle und kürze diese
mit einer Zange um 10 mm. Drücke die Welle dann gemeinsam mit dem Stevenrohr genau nach
Skizze von der Mitte hinten durch den Styrodurkörper (B) so weit in Richtung Motorschacht, bis die
Schiffsschraube einen Abstand von ca. 10 mm zum Bootskörper hat.
Schiebe Beilagscheibe und Stellring wieder auf die Welle, schneide vom dünnen Silikonschlauch
(id/s 1,5/1,5 x 45 mm) ein Stück mit 25 mm ab und verbinde diesen mit dem Motor. Bringe den Motor
in die richtige Lage und verkeile ihn mit Sperrholz- oder Styrodurabfällen. Kontrolliere danach, ob
sich die Welle leicht drehen lässt.
5. Zeichne den kleinen Styrodurkörper (C)-(80 x 70 x 30 mm) mit Kugelschreiber laut Skizzen an und
säge die zwei vorderen Ecken mit dem Laubsägebogen weg. Schräge ihn an den angezeichneten
Stellen mit dem Cutter ab und schleife die Schnittstellen mit Schleifpapier nach.
6. Leime nun die Teile (C), (D), (E), (G) und (H) auf die Grundplatte (A). Die genaue Anordnung der
Teile ist auf der Schablone für Teil (A) ersichtlich. Die Sitzteile (I) und (J) und das Steuerbord (K)
werden auf die Deckplatte (F) geleimt.
Prüfe, ob sich die Deckplatte (F) locker zwischen die zwei Seitenflügel (G) schieben lässt. Wenn
nicht, muss sie seitlich abgeschliffen werden.
- 2 -
