winkler PROPELLER-KATAMARAN 100698 Bedienungsanleitung

PROPELLER - KATAMARAN
Materialliste:
2 Styrodurstreifen 330 x 45 x 30 mm
1 Polystyrolplatte 300 x 70 x 1 mm
1 Pappelsperrholzbrett 230 x 130 x 6 mm
1 Pappelsperrholzbrett 240 x 40 x 10 mm
1 Pappelsperrholzleiste 120 x 15 x 15 mm
Arbeitsanleitung:

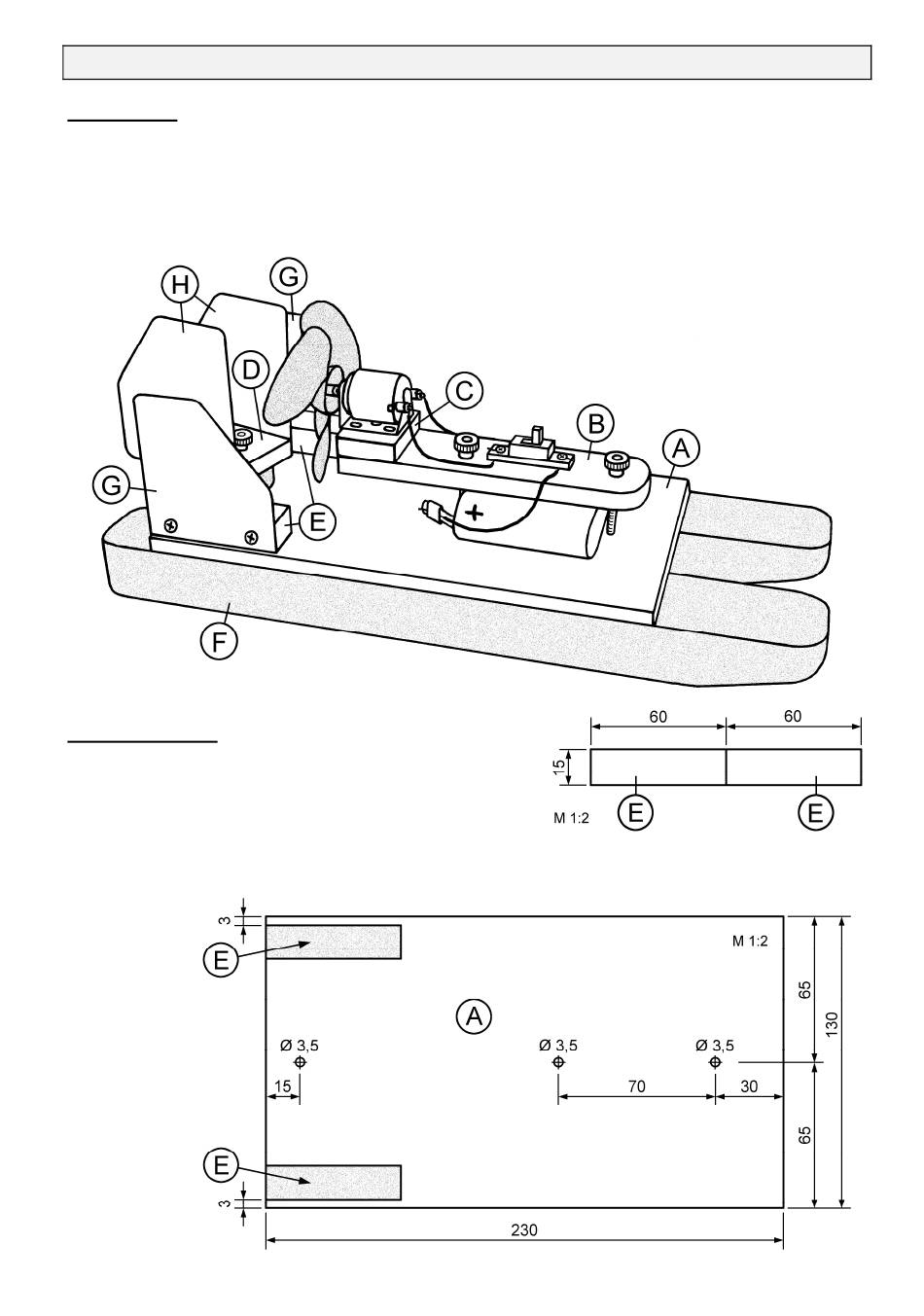

1. Halbiere die Sperrholzleiste (E)-(120 x 15 x 15 mm)
mit einer Gehrungssäge und schleife die Sägestellen
nach.
2. Übertrage die drei Bohrungen laut Zeichnung auf das Grundbrett (A)-(230 x 130 x 6 mm) und bohre
sie mit einem Ø 3,5 mm Bohrer. Leime anschließend die zwei (E)-Teile seitlich 3 mm eingerückt auf
das Brett (A).
1 Motor RE 260 mit Sockel
1 Luftschraube, dreiflügelig Ø 90 mm (blau)
1 Holzrad Ø 30 mm
1 Schiebeschalter - Aufbau
2 Zylinderkopfschrauben M4 x 50 mm
1 Zylinderkopfschraube M4 x 35 mm
3 Kunststoff-Rändelmuttern M4
12 Spanplattenschrauben 3 x 12 mm
1 Silikonschlauch id/s 3/1 x 20 mm
1 Silikonschlauch id/s 1,5/1,5 x 20 mm
0,5 m Schaltdraht, isoliert
