winkler 101393 Anleitung

Einfaches Solarboot
Materialliste:
1 Hartschaumplatte 250 x 100 x 30 mm
1 Solarzelle gekapselt 0,5 V / 1.000 mA
1 Motor RE 140
1 Schiffsschraube
1 Welle Ø 2 mm, 100 mm lang
1 Silikonschlauch
innen Ø 1,5 mm, 40 mm lang
1 Karton 90 x 30 mm
1 Befestigungsklammer 16 mm für Motor
1 Rundkopfklammer 16 mm (Nr. 3)
10 Polsternägel 25 mm
1 Schaltdraht isoliert 300 mm
2 Beilagscheiben M4
Arbeitsanleitung:

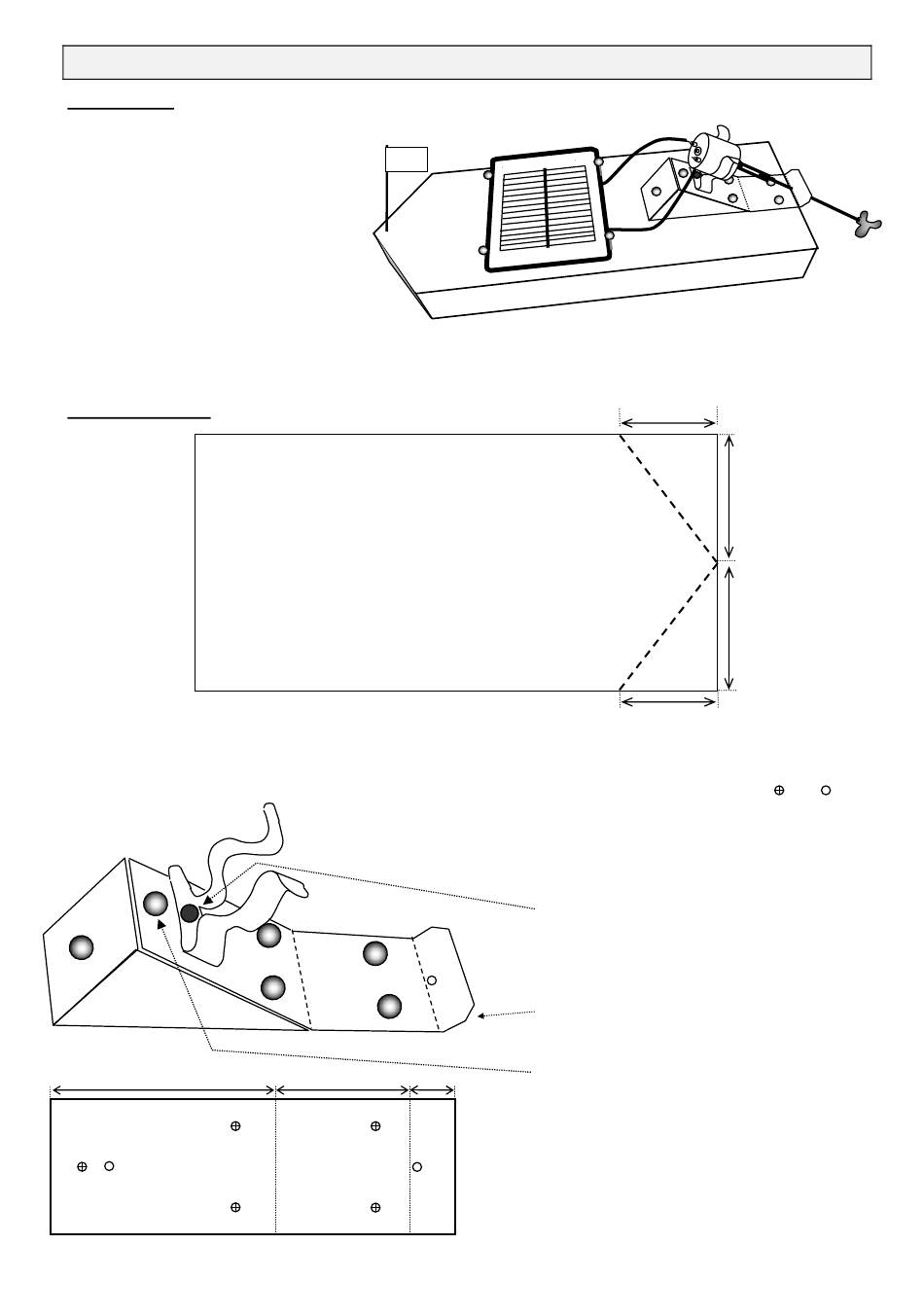

1. Bei der Hartschaumplatte laut Zeichnung zwei
A
f
Schablone:
50 mm
Karton
M 1:1
a
A
Ecken abschneiden (an den strichlierten Linien
mit der Laubsäge, Feinsäge od. Junior-Säge,
evtl. Messer).
Einen abfallenden Keil für die Motorbefestigung
aufbewahren.
Anschließend kann der Bootskörper mit Raspel,
Feile und Schleifpapier geformt werden.
30 mm
b
c
d
e
copyright Winkler Schulbedarf GmbH
www.winklerschulbedarf.com
2. Schablone (siehe links unten)
ausschneiden und auf den Kartonstreifen
legen. An den Markierungen ( und )
mit einem Nagel 7 kleine Löcher laut der
Schablone durchstechen. Den Karton an
den strichlierten Linien etwas nach oben
knicken. Loch A und Loch B vergrößern
auf 2 mm Durchmesser.
Bei Loch A die Motorklammer mit der
Rundkopfklammer auf dem Karton
befestigen: unten auseinanderbiegen und
von oben mit einem harten Gegenstand
(z.B. Schere) fest auf die Klammer drücken.
B
Ecken abschneiden.
3. Den Karton zuerst mit einem Nagel
oberhalb der Motorklammer (a) auf dem
10 mm
Keil befestigen. Das Ganze auf dem Boot
ausrichten und mit 5 Nägeln befestigen
(siehe Zeichnung b-f).
Motor in die Klammer einsetzen.
B
Vom Silikonschlauch zwei ca 8 mm
lange Stücke abschneiden und auf die
Anschlussfahnen des Motors stecken.
- 1 -
WINKLER - Nr. 101393
30 mm
Keil
50 mm
50 mm
Keil
30 mm
