Klinkenstecker für Signal‐
eingänge
XLR-Anschlüsse für Signal‐
eingänge

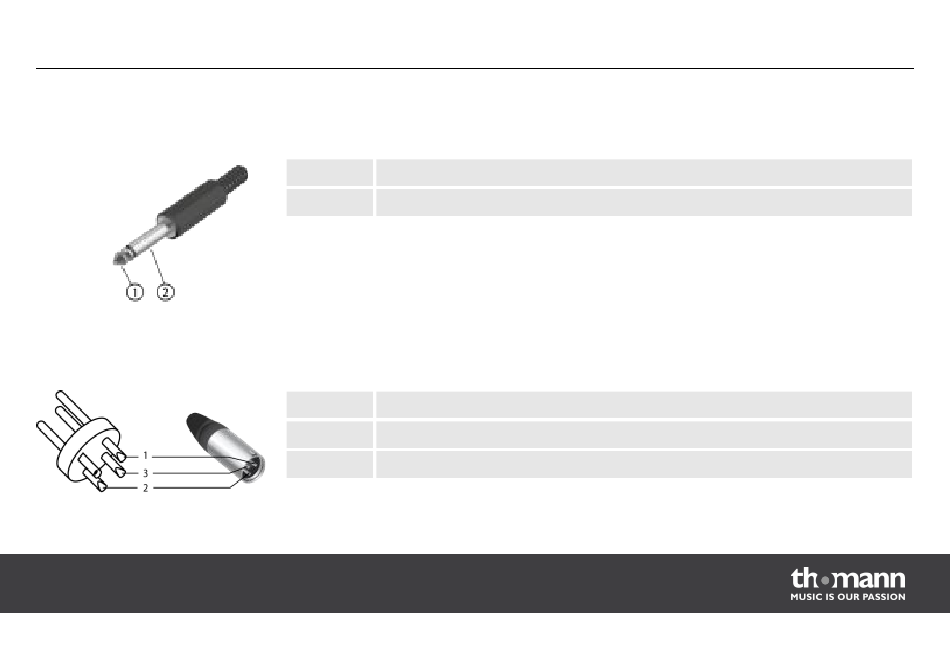

Zeichnung und Tabelle zeigen die Belegung der 6,35-mm-Klinkenstecker (mono).
1
Signal
2
Masse
XLR/6,35-mm-Klinke-Kombibuchsen (symmetrische Beschaltung) dienen als Signaleingänge.
Zeichnung und Tabelle zeigen die XLR-Pinbelegung.
1
Masse
2
Positives Signal (+)
3
Negatives Signal (–)
ACHAT 108 SUBA
Installation und Inbetriebnahme
15
