Montage

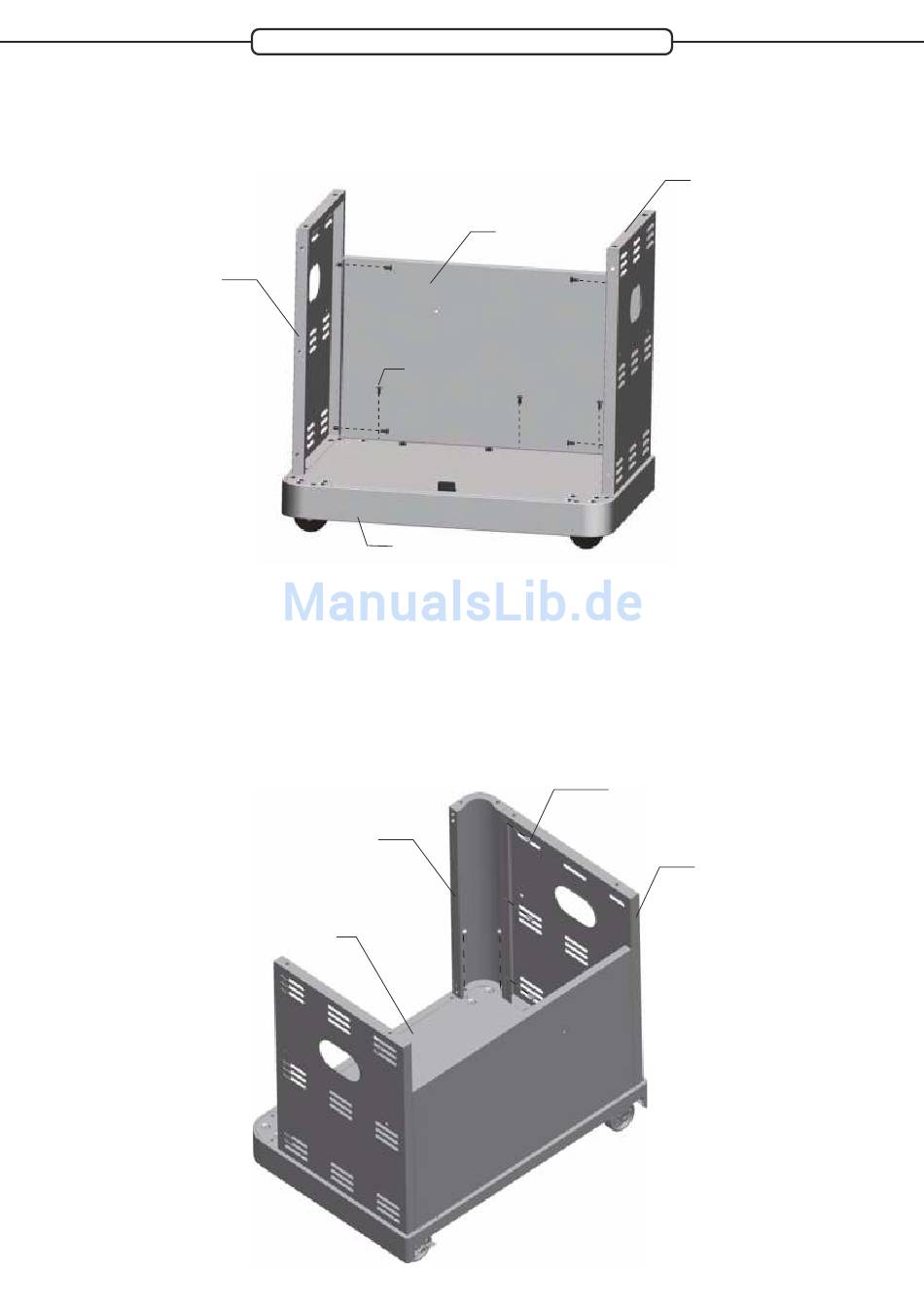

Montageschritt 4:
Befestigen Sie die Rückwand (27) an den beiden Seitenverkleidungen (17/28), sowie an der
Bodenplatte (19). Verwenden Sie hierzu sieben Schrauben M6x14 (BB).
Achten Sie hierbei unbedingt auf die korrekte Ausrichtung und Positionierung der einzelnen
Bauteile.
17 - Seitenverkleidung, rechts
27 - Rückwand
28 - Seitenverkleidung, links
BB - Schraube M6x14
19 - Bodenplatte
Montageschritt 5:
Befestigen Sie die vordere, linke Eckverkleidung an der Frontseite der linken Seitenwand (28),
sowie an der Bodenplatte (19). Verwenden Sie hierzu fünf Schrauben M6x14 (BB).
Achten Sie hierbei unbedingt auf die korrekte Ausrichtung und Positionierung der einzelnen
Bauteile.
BB - Schraube M6x14
31 - Eckverkleidung, links
28 - Seitenwand, links
19 - Bodenplatte
