Montageschritt 2:
Befestigen Sie die linke Seitenwand (28) an der Bodenplatte (19). Verwenden Sie hierzu zwei
Schrauben M6x14 (BB)
Achten Sie hierbei unbedingt auf die korrekte Ausrichtung und Positionierung der einzelnen
Bauteile.
Montageschritt 3:
Befestigen Sie die rechte Seitenwand (17) an der Bodenplatte (19). Verwenden Sie hierzu zwei
Schrauben M6x14 (BB). Befestigen Sie dann den Türanschlag (37) mit zwei Schrauben M4x10 (EE)
in der Mitte der Frontseite der Bodenplatte (19).
Achten Sie hierbei unbedingt auf die korrekte Ausrichtung und Positionierung der einzelnen
Bauteile.

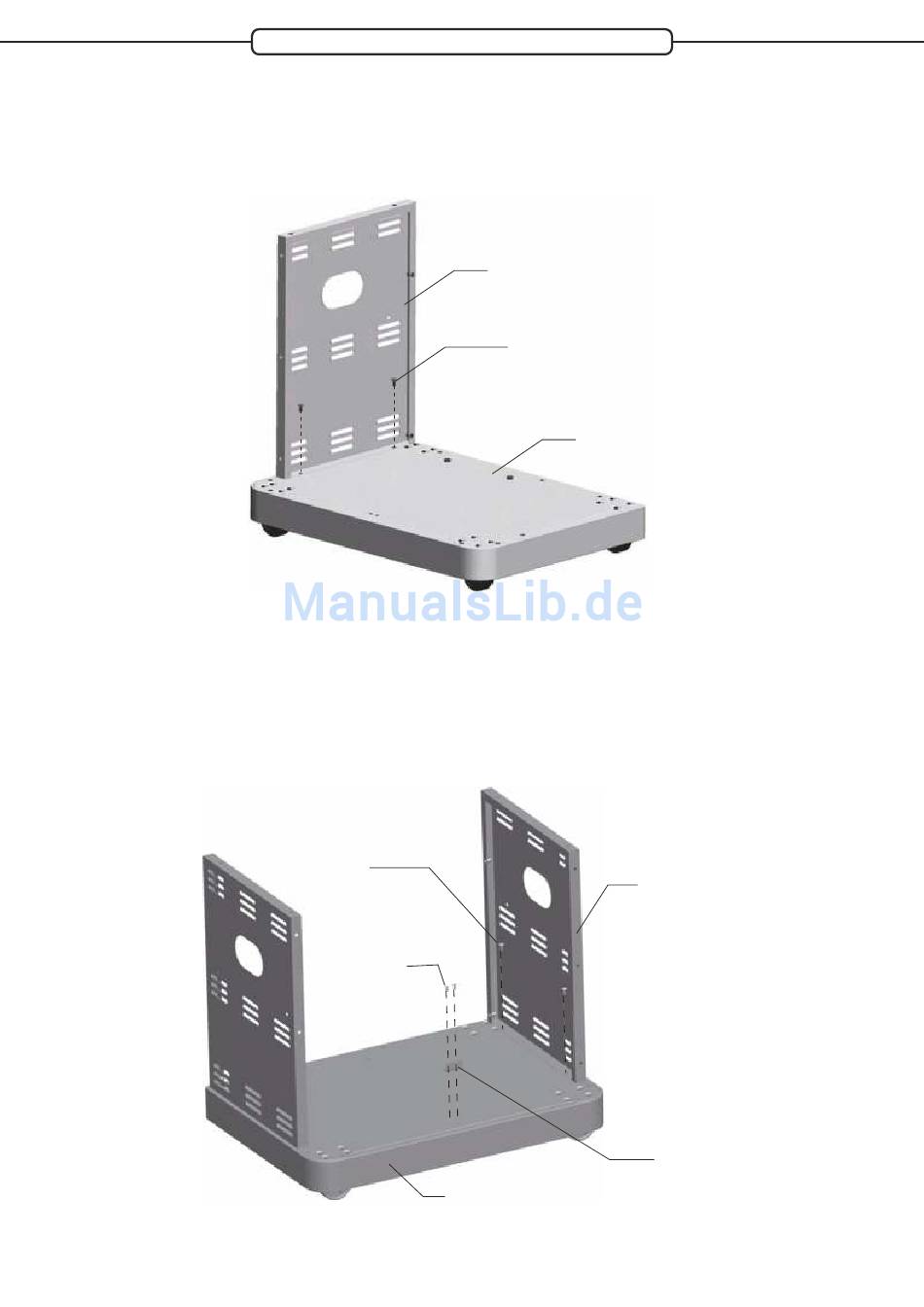

Montage
28 - Seitenwand, links
BB - Schraube M6x14
BB - Schraube M6x14
EE - Schraube M4x10
19 - Bodenplatte
8
19 - Bodenplatte
17 - Seitenwand, rechts
37 - Türanschlag
