Montage

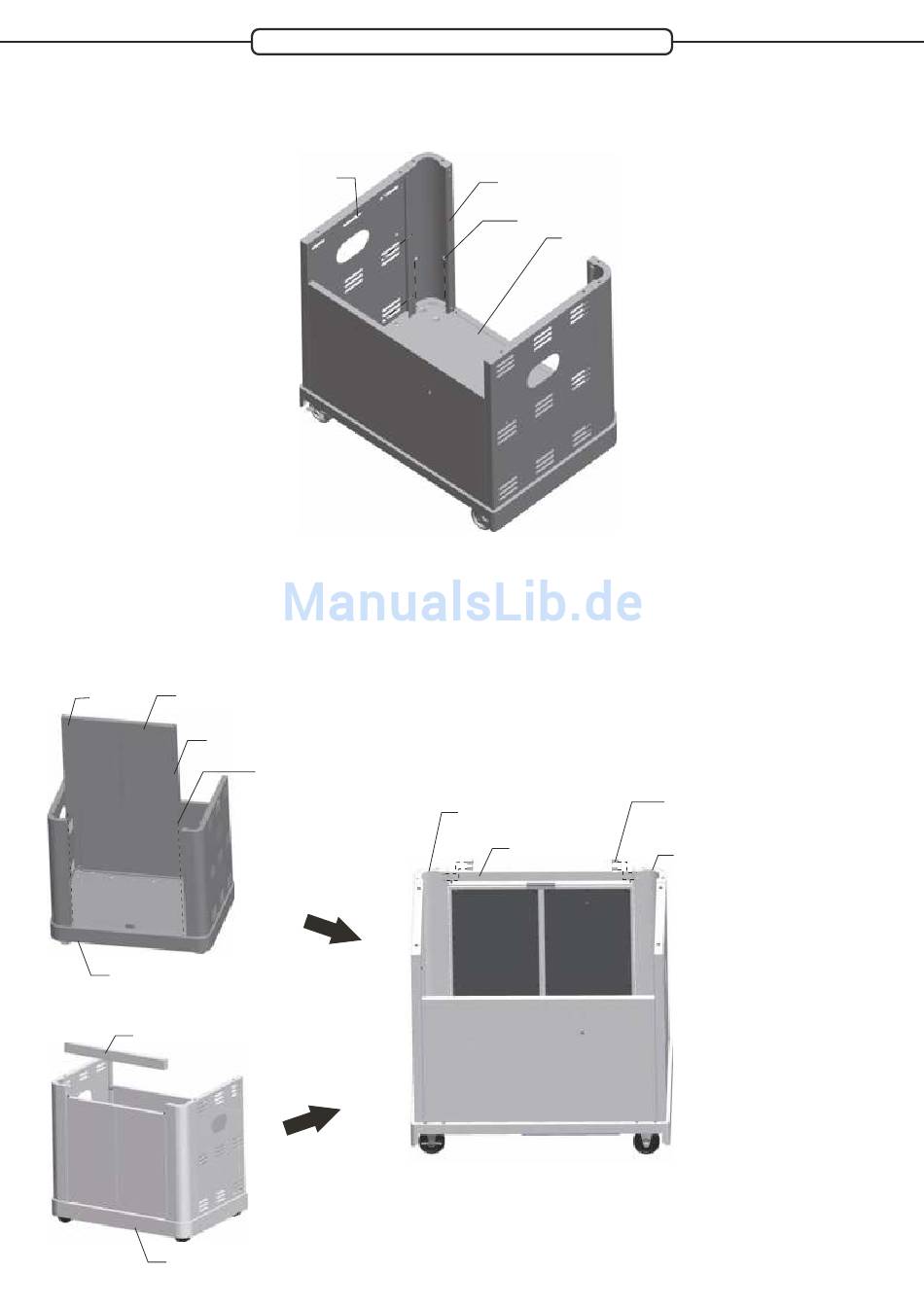

Montageschritt 6:
Befestigen Sie die vordere, rechte Eckverkleidung (18) an der Frontseite der rechten Seitenwand (17), sowie
an der Bodenplatte (19). Verwenden Sie hierzu fünf Schrauben M6x14 (BB).
Achten Sie hierbei unbedingt auf die korrekte Ausrichtung und Positionierung der einzelnen Bauteile.
17- Seitenwand, rechts
18 - Eckverkleidung, rechts
BB - Schraube M6x14
19 - Bodenplatte
Montageschritt 7:
Setzen Sie die Türen (23-links/24-rechts) mit den unteren Scharnierzapfen in den entsprechenden
Bohrungen der Bodenplatte (19) ein. Setzen Sie dann die Querstrebe (25) in die oberen Scharnierzapfen der
Türen (23/24) ein. Befestigen Sie dann die Querstrebe mit je zwei Schrauben M6x14 (BB) an der rechten
und linken Eckverkleidung (18/31).
Achten Sie hierbei unbedingt auf die korrekte Ausrichtung und Positionierung der einzelnen Bauteile.
23 - Tür, links 24 - Tür, rechts
Scharnierzapfen
BB - Schraube M6x14
18 - Eckverkleidung, rechts
25 - Querstrebe
31 - Eckverkleidung, links
19 - Bodenplatte
25 - Querstrebe
19 - Bodenplatte
10
