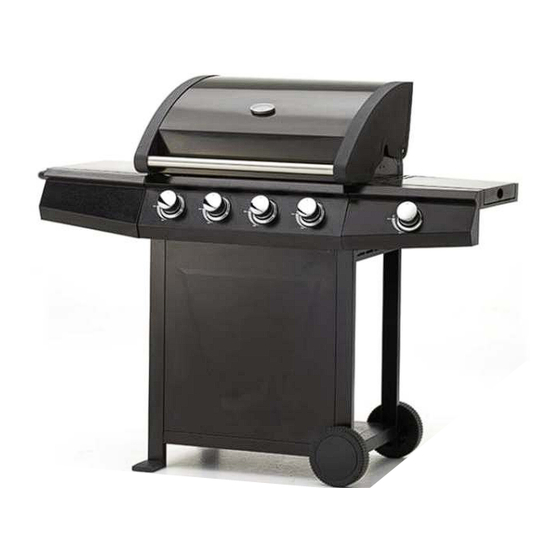

- Seite 1 BBQ Chief 6.1 Gasgrill...
-
Seite 2: Inhaltsverzeichnis
Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Vor der Benutzung Lesen Sie vor der Montage und Inbetriebnahme des Grills unbedingt die Anleitung Der Grill darf nur im Freien und bei ausreichender Belüftung genutzt werden. Während des Gebrauchs darf das Gerät nicht verschoben oder bewegt werden. Nehmen Sie keine Umbauten an Ihrem Grill vor. Vom Hersteller versiegelte Teile dürfen nicht verändert werden. - Seite 4 Sicherheitshinweise von 8 Metern um den Grill. - Wählen Sie den Aufstellort so, dass die rückseitigen Lüftungsschlitze des Grills nicht verdeckt sind. - Stellen Sie sicher, dass Gasflaschen und Gasschlauch vor direktem Sonnenlicht und anderen Wärme- und Hitzequellen gut geschützt sind. - Bei längerem Nichtgebrauch des Grills unbedingt die Gasflasche abklemmen und ordnungsgemäß...
-
Seite 5: Geräteübersicht
Geräteübersicht... -
Seite 6: Teileliste
Teileliste Transportgriffblende Befestigungsmaterial... -
Seite 7: Montage
Montage Führen Sie die Montage des Grills an einem Ort aus, der eben, sauber und frei von, bei der Montage behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Erst nach vollständig beendeter Montage Ihres Grills kann dieser verwendet werden. Die Montage des Grills muss gewissenhaft von erwachsenen Personen durchgeführt werden. - Seite 8 Montage Montageschritt 2: Befestigen Sie am rechten Seitengestell beidseitig die Transportrollen (12) mit den beiden Schraubensets D (bestehend aus Schraube M10x75, Mutter M10 und Unterlegscheibe M10). Achten Sie hierbei darauf, dass zwischen das Rad und das Seitengestell eine Unterlegscheibe aufgesteckt wird. Danach stecken Sie die Radabdeckung (13) auf die Transportrollen. Montageschritt 3: Befestigen Sie die Bodenplatte (17) an den beiden Seitenrahmen mit den Schrauben ST5x8 (B).
- Seite 9 Montage Montageschritt 4: Befestigen Sie die Frontverkleidung (4) mit d en Schrauben ST5x8 (B) an dem bereits montierten Gestell. Montageschritt 5: Setzen Sie die Grillkammer (9) auf das vormontierte Gestell.
- Seite 10 Montage Montageschritt 6: Verschrauben Sie mit Hilfe der Schrauben M5x12 (A) die Grillkammer mit dem Gestell. Montageschritt 7: Verschrauben Sie Seitenablage (8) mit der dazugehörigen Frontblende (19). Nutzen Sie hierfür die Schrauben M5x12 (A).
- Seite 11 Montage Montageschritt 8: Bevor Sie die Seitenablage (8) einhängen, müssen die vier Schrauben am Korpus gelockert und bis zur Hälfte herausgedreht werden. Hängen Sie nun das Seitenteil (8) ein. Montageschritt 9: Montageschritt 9: Das Befestigen der Seitenablage (6) erfolgt analog zu dem vorherigen Montageschritt.
- Seite 12 Montage Montageschritt 10: Verschrauben Sie nun die Frontblende der Seitenablage (8) mit Hilfe der Schrauben (A) mit der Frontblende der Grillkammer. Montageschritt 11: Verschrauben Sie die Frontblende des Seitenbrenner (6) mit Hilfe der Schrauben (A) mit der Frontblende der Grillkammer.
- Seite 13 Montage Montageschritt 12: Ziehen Sie die restlichen Schrauben, die die Seitenablage (8) mit dem Korpus verbinden, fest. Montageschritt 12: Ziehen Sie die restlichen Schrauben, die den Seitenbrenner (6) mit dem Korpus verbinden, fest.
- Seite 14 Montage Montageschritt 13: Lösen Sie die beiden Schrauben auf der Unterseite des Seitenbrenners (6). Montageschritt 14: Versichern Sie sich, dass der Gasanschluss des Brenners, wie in der Vergrößerung gezeigt, korrekt mit der Verteilereinheit im vorderen Bereich des Seitenbrenners verbunden ist. Justieren Sie die Blende des Drehknopfes des Seitenbrenners korrekt auf der Frontblende und fixieren Sie diese mit den Schrauben (C).
- Seite 15 Montage Montageschritt 15: Legen Sie die Gitterabdeckung (5) in die vorgesehen Bohrungen. Justieren Sie nun den Zünder des Seitenbrenners so, dass er ca. 3-5mm Abstand zu den runden Öffnungen des Brenners aufweist. Montageschritt 16: Die im Montageschritt 13 entfernten Schrauben werden nun wieder eingesetzt und festgezogen.
- Seite 16 Montage Montageschritt 17: Beachten Sie vor der Montage des Transportgriffs (7), dass die beiden benötigten Schrauben bereits in den Griff eingedreht sind. Nachdem Sie die Schrauben gelöst haben, platzieren Sie eine der Transportgriffblenden (18) zwischen der Seitenablage (8) und dem Transportgriff (7). Verschrauben Sie nun die erste Seite des Griffs mit der Seitenablage und setzen Sie dann die Haken auf dem Handgriff ein.
- Seite 17 Montage Montageschritt 18: Legen Sie die Flammenabdeckungen (3) auf die Ablage über die drei Brenner, so dass die Aussparung in den Abdeckungen auf der Ablage fest liegen und vor dem Verrutschen geschützt sind. Montageschritt 19: Legen Sie die Grillroste (2) in Ihren Grill ein. Legen Sie den Warmhalterost (1) in die dafür vorgesehenen Aussparungen.
-
Seite 18: Hinweise Für Den Umgang Mit Flüssiggas
Montage Montage Beendet: Viel Spaß mit Ihrem neuen Maxxus Gasgrill Hinweise für den Umgang mit Flüssigas Genereller Hinweis: Wie bei Kraftstoffen und Erdgas handelt es sich bei den für Gassgrills verwendbaren Flüssiggasen Propan und Butan um petrochemische Produkte. Als Flüssiggas werden durch Kühlung und Kompression verflüssigte Gase bezeichnet, die um flüssig zu bleiben, unter Druck stehen (z. -
Seite 19: Anschluss Der Gasflasche
Verwenden Sie ausschließlich geprüfte Druckminderer mit max. 1,5kg/h ® und einem Betriebsdruck von 50 mbar - diese sind im MAXXUS - Onlineshop oder im Fachhandel erhältlich. • Gasflasche - nicht im Lieferumfang enthalten Handelsübliche Gasflasche mit 5 oder 11kg Füllgewicht. Diese sind im Gasfachhandel oder in Baumärkten erhältlich. -
Seite 20: Gas-Dichtheitsprüfung
Anschluss Gasflasche Anschließen der Gasflasche • Wählen Sie ein geeigneten Aufstellort für den Grill, um die Gasflasche sicher anschließen zu können. Hierbei sollte es sich um eine ebene, befestigte und ausreichend große Fläche im Freien, an einer gut belüfteten Stelle sein. •... -
Seite 21: Zünden Der Hauptbrenner
Zünden der Hauptbrenner Bevor Sie den Grill in Betrieb nehmen prüfen Sie, dass: • alle Sicherheitshinweise dieser Anleitung genau eingehalten werden • der Grill auf einer ebenen und ausreichend großen Fläche steht und gegen das Verschieben gesichert ist Prüfen Sie insbesondere, dass: •... -
Seite 22: Zünden Des Seitenbrenners
• Schließen Sie die Abdeckungen. Empfohlenes Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihren Grill. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau. Druckminderer 50mbar für Gasgrills und Gaskocher Abdeckhaube für Gasgrilsl... -
Seite 23: Reinigung Und Pflege
Reinigung und Pflege ACHTUNG: • Bevor Sie den Grill reinigen müssen alle Bauteile vollständig abgekühlt sein - sonst besteht massive Verbrennungsgefahr. • Im Inneren des Grills können sich scharfe Ecken und Kanten befinden. Gehen Sie daher äußerst behutsam vor und tragen Sie im Idealfall Sicherheitshandschuhe. •... -
Seite 24: Tipps Zum Grillen
Wintergrillen oder Schneegrillen Das Grillen im Winter, auch bei Schnee und Eis, ist mit dem MAXXUS Gasgrill kein Problem. Die Gasflasche sollte jedoch frostfrei gelagert und erst kurz vor dem Grillen angeschlossen werden. Bei der Reinigung des Grills lieber auf Wasser verzichten und die Ausbrenn-Methode anwenden, da das Wasser bei Minusgraden gefrieren könnte. -
Seite 25: Fehlerbehebung
Fehlerbehbung Störung mögliche Ursache Lösung Gasgeruch tritt auf Leck im Gassystem 1. Sofort Ventil der Gasflasche schließen. 2. Jede Art von Funken- und/oder Flammenbildung abstellen bzw. verhindern. 3. Alle Schrauben des Gassystem (Gas- flasche, Druckminderer, Grill) überprüfen und gegebenenfalls nachziehen. 4. -
Seite 26: Gewährleistung
Gewährleistungsbedingungen Die Gewährleistungszeit für Ihren Gasgrill beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden. -
Seite 27: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 28 Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 w D-64521 Groß-Gerau Germany E-Mail: info@maxxus.de www.maxxus.de...
