Smeg KFV62DE Gebrauchsanleitung
Verwandte Anleitungen für Smeg KFV62DE
Inhaltszusammenfassung für Smeg KFV62DE

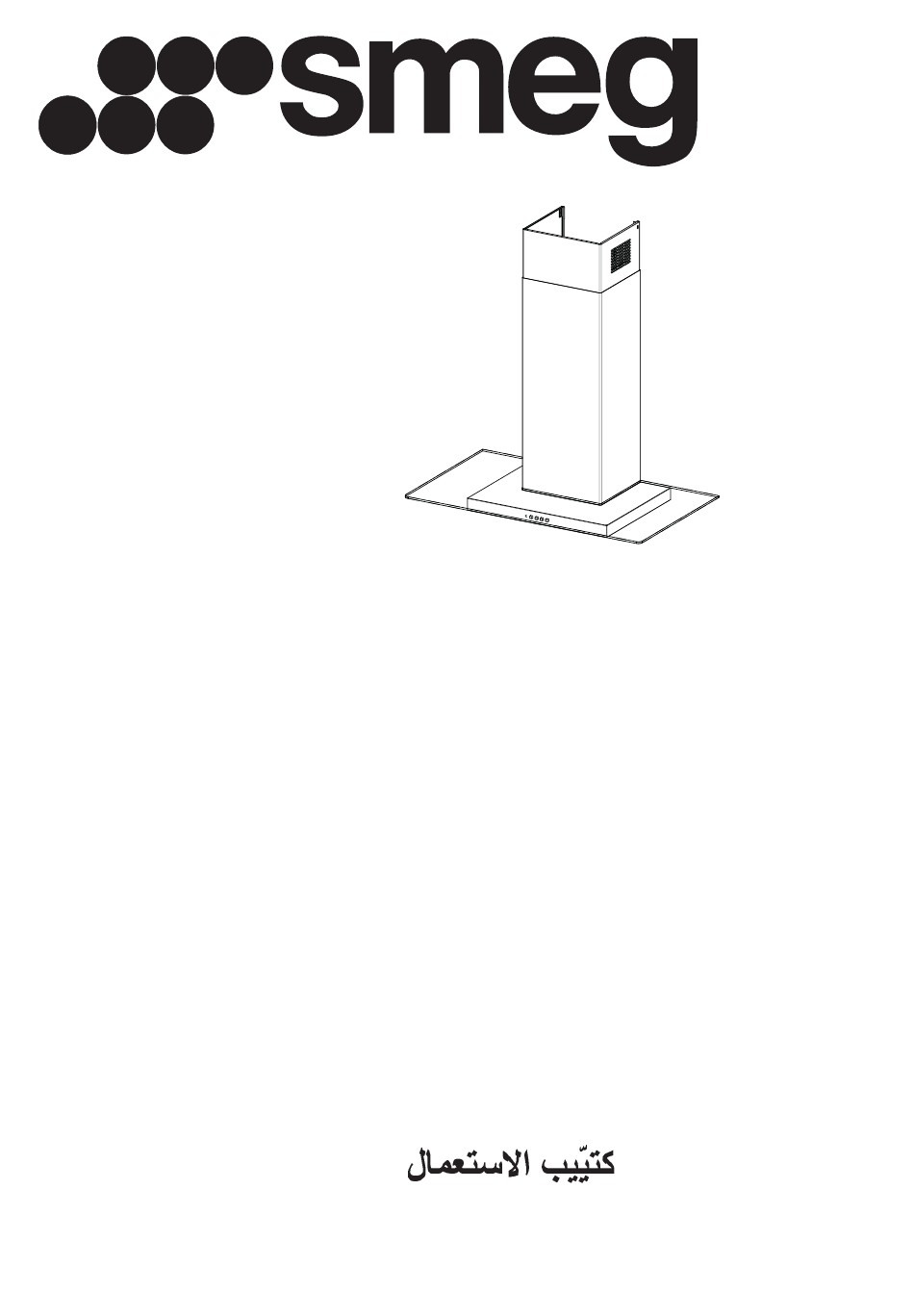

- Seite 1 Libretto d’ uso User manual Manuel d’utilisation Gebrauchsanleitung Gebruiksaanwijzing Manual de uso Livro para utilização Brugsvejledning Användningshandbok Руководство по эксплуатации Instrukcja użytkowania Bruksveiledning KFV62DE - KFV62DNE - KFV62DBE - KFV92DE - KFV92DNE...
-
Seite 2: Inhaltsverzeichnis
INDICE CONSIGLI E SUGGERIMENTI .............................. 5 CARATTERISTICHE ................................6 INSTALLAZIONE ................................... 7 USO ...................................... 10 MANUTENZIONE ................................11 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................12 CHARACTERISTICS ................................13 INSTALLATION ..................................14 USE ...................................... 17 MAINTENANCE ................................... 18 SOMMAIRE CONSEILS ET SUGGESTIONS ............................19 CARACTERISTIQUES ................................. - Seite 3 ÍNDICE CONSELHOS E SUGESTÕES ............................47 CARACTERÍSTICAS ................................48 INSTALAÇÃO..................................49 UTILIZAÇÃO ..................................52 MANUTENÇÃO ..................................53 УКАЗАТЕЛЬ СОВЕТЫ И РЕКОМЕНДАЦИИ ............................54 ХАРАКТЕРИСТИКИ ................................55 УСТАНОВКА ..................................56 ЭКСПЛУАТАЦИЯ ................................59 УХОД ....................................60 INNEHÅLL RECOMMENDATIONS AND SUGGESTIONS ........................61 CHARACTERISTICS ................................
-
Seite 26: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungs- merkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte oder unsachgemäße Montage zurückzuführen sind. -
Seite 27: Charakteristiken
CHARAKTERISTIKEN Platzbedarf 598 - 898 Min. Min. 500mm 650mm Komponenten 14.1 Pos. Produktkomponenten Haubenkörper mit Schaltern,Beleuchtung, Gebläse- gruppe,Filter 7.2.1 Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Reduzierflansch ø 150-120 mm Flansch mit Ruckstauklappe 14.1 Verlängerung Luftaustritt-Anschlussstück Luftaustritt-Anschlussstück Pos. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil Bügel für Anschlusshalter Bügel... -
Seite 28: Montage
MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Be- reiches, in dem die Haube montiert werden soll; •... -
Seite 29: Anschlüsse
Montage des Haubenkörpers • Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen. • Den Haubenkörper bei den Schrauben 12a einhängen. • Die Halteschrauben 12a definitiv festziehen. • Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. Anschlüsse ANSCHLUSS IN ABLUFTVERSION Bei Abluftbetrieb kann die Haube vom Installateur wahlweise... -
Seite 30: Elektroanschluss
ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird. -
Seite 31: Bedienung
BEDIENUNG Beleucht. Schaltet die Beleuchtung ein und aus. Betriebsanzeigelampe. Motor Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet. Geschw. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwi- schen Fördervolumen und Geräuschentwicklung für die meisten Anwen- dungssituationen. -
Seite 32: Wartung
WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden. - Seite 96 991.0359.913_01 - 141217...
