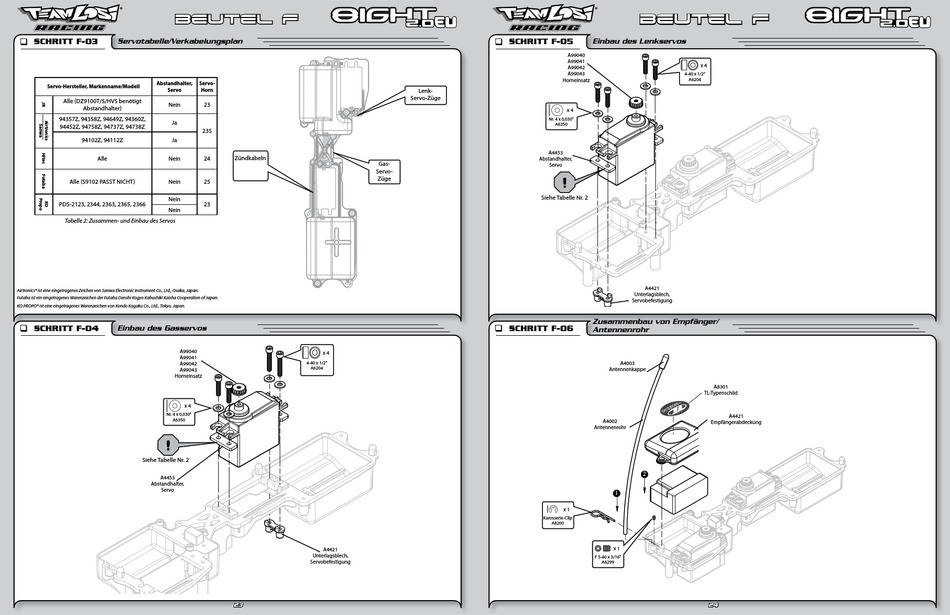

Team Losi eight 2.0 eu Bedienungsanleitung Seite 15

Beutel F
SCHRITT F-03
q Servotabelle/Verkabelungsplan
Abstandhalter,
Servo-Hersteller, Markenname/Modell
Servo
Alle (DZ9100T/S/HVS benötigt
Nein
Abstandhalter)
94357Z, 94358Z, 94649Z, 94360Z,
Ja
94452Z, 94758Z, 94737Z, 94738Z
94102Z, 94112Z Ja
Alle Nein
Alle (S9102 PASST NICHT) Nein
Nein
PDS-2123, 2344, 2363, 2365, 2366
Nein
Tabelle 2: Zusammen- und Einbau des Servos
Airtronics® ist eine eingetragenes Zeichen von Sanwa Electronic Instrument Co., Ltd., Osaka, Japan.
Futaba ist ein eingetragenes Warenzeichen der Futaba Denshi Kogyo Kabushiki Kaisha Cooperation of Japan.
KO PROPO® ist eine eingetragenes Warenzeichen von Kondo Kagaku Co., Ltd., Tokyo, Japan.
q SCHRITT F-04 Einbau des Gasservos
A99040
A99041
A99042
A99043
Horneinsatz
x 4
Nr. 4 x 0,030"
A6350
Siehe Tabelle Nr. 2
A4453
Abstandhalter,
Servo
Servo-
Horn
23
23S
Zündkabeln
24
Gas-
Servo-
Züge
25
23
x 4
4-40 x 1/2"
A6204
A4421
Unterlagsblech,
Servobefestigung
23
SCHRITT F-05
q
A99040
A99041
A99042
A99043
Horneinsatz
Lenk-
Servo-Züge
x 4
Nr. 4 x 0,030"
A6350
A4453
Abstandhalter,
Servo
Siehe Tabelle Nr. 2
q SCHRITT F-06
x 1
Karosserie-Clip
A8200
Beutel F
Einbau des Lenkservos
x 4
4-40 x 1/2"
A6204
A4421
Unterlagsblech,
Servobefestigung
Zusammenbau von Empfänger/
Antennenrohr
A4003
Antennenkappe
A8301
TL-Typenschild
A4421
A4002
Empfängerabdeckung
Antennenrohr
2
1
x 1
F 5-40 x 3/16"
A6299
24
