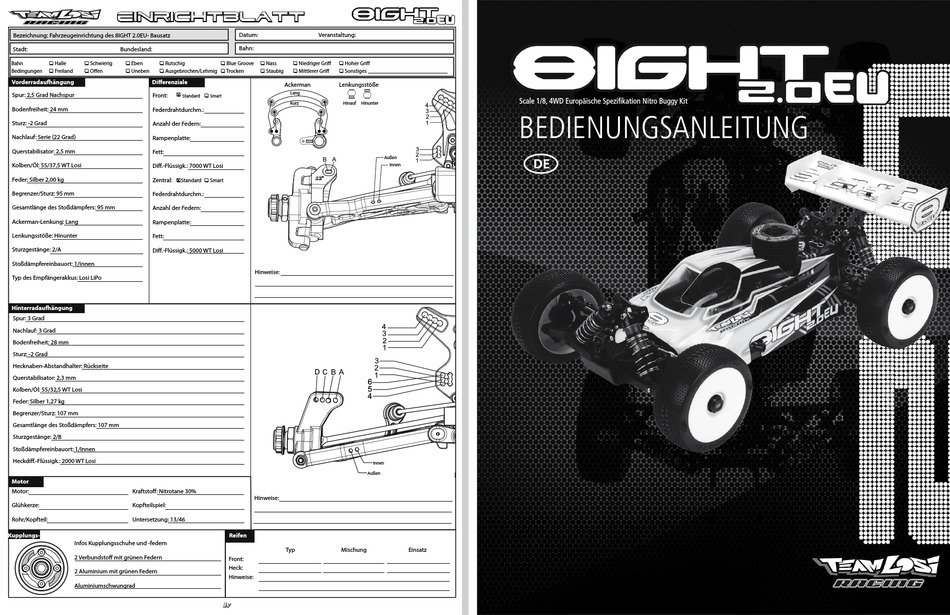

EINRICHTBLATT
Bezeichnung: Fahrzeugeinrichtung des 8IGHT 2.0EU- Bausatz
Stadt:
Bundesland:
Bahn
q Halle
q Schwierig
q Eben
q Rutschig
Bedingungen
q Freiland
q Offen
q Uneben
q Ausgebrochen/Lehmig q Trocken
Vorderradaufhängung
Differenziale
x
Spur: 2,5 Grad Nachspur
Front:
q
Standard
Bodenfreiheit: 24 mm
Federdrahtdurchm.:
Sturz: -2 Grad
Anzahl der Federn:
Nachlauf: Serie (22 Grad)
Rampenplatte:
Querstabilisator: 2,5 mm
Fett:
Kolben/Öl: 55/37,5 WT Losi
Diff.-Flüssigk.: 7000 WT Losi
Feder: Silber 2,00 kg
x
Zentral:
qStandard q Smart
Begrenzer/Sturz: 95 mm
Federdrahtdurchm.:
Gesamtlänge des Stoßdämpfers: 95 mm
Anzahl der Federn:
Ackerman-Lenkung: Lang
Rampenplatte:
Lenkungsstöße: Hinunter
Fett:
Sturzgestänge: 2/A
Diff.-Flüssigk.: 5000 WT Losi
Stoßdämpfereinbauort: 1/Innen
Typ des Empfängerakkus: Losi LiPo
Hinterradaufhängung
Spur: 3 Grad
Nachlauf: 3 Grad
Bodenfreiheit: 28 mm
Sturz: -2 Grad
Hecknaben-Abstandhalter: Rückseite
Querstabilisator: 2,3 mm
Kolben/Öl: 55/32,5 WT Losi
Feder: Silber 1,27 kg
Begrenzer/Sturz: 107 mm
Gesamtlänge des Stoßdämpfers: 107 mm
Sturzgestänge: 2/B
Stoßdämpfereinbauort: 1/Innen
Heckdiff.-Flüssigk.: 2000 WT Losi
Motor
Motor:
Kraftstoff: Nitrotane 30%
Glühkerze:
Kopfteilspiel:
Rohr/Kopfteil:
Untersetzung: 13/46
Kupplungs-
Infos Kupplungsschuhe und -federn
2 Verbundstoff mit grünen Federn
2 Aluminium mit grünen Federn
Aluminiumschwungrad
Datum:
Veranstaltung:
Bahn:
q Blue Groove
q Nass
q Niedriger Griff
q Hoher Griff
q Staubig
q Mittlerer Griff
q Sonstiges
Ackerman
Lenkungsstöße
Lang
q
Smart
Kurz
Hinauf
Hinunter
Hinweise:
6
5
4
Innen
Außen
Hinweise:
Reifen
Typ
Mischung
Front:
Heck:
Hinweise:
iv
Scale 1/8, 4WD Europäische Spezifikation Nitro Buggy Kit
Bedienungsanleitung
Außen
DE
Innen
Einsatz
Werbung
Verwandte Anleitungen für Team Losi eight 2.0 eu
Inhaltszusammenfassung für Team Losi eight 2.0 eu
- Seite 1 EINRICHTBLATT Bezeichnung: Fahrzeugeinrichtung des 8IGHT 2.0EU- Bausatz Datum: Veranstaltung: Bahn: Stadt: Bundesland: Bahn q Halle q Schwierig q Eben q Rutschig q Blue Groove q Nass q Niedriger Griff q Hoher Griff Bedingungen q Freiland q Offen q Uneben q Ausgebrochen/Lehmig q Trocken q Staubig q Mittlerer Griff q Sonstiges...
- Seite 2 Sonstiges Vorderradaufhängung Differenziale Danke, dass Sie sich für den Team Losi Racing 8IGHT 2.0EU als Ihren neuen Racing Buggy entschieden haben. Die 8IGHT 2.0 Plattform hat sich be- Ackerman Lenkungsstöße reits als Spitzenrennfahrzeug ausgezeichnet. Wie Sie sehen werden, haben wir jede Anstrengung unternommen, ein Fahrzeug herzustellen, das nicht...
-
Seite 3: Einfuhrung
KEINESFALLS Andere Seite Wiederholen/ Seite Provisorisch zu stark/ Team Losi Racing ändert und verbessert die Konstruktionen ununterbrochen. Daher kann das tatsächliche Teil leicht anders wie das abgebildete Teil erscheinen. Abbildungen von gleich mehrfach Festziehen dargestellt anschrauben bis zum Anschlag... - Seite 4 Beutel A Beutel A Zusammenbau von Lenkung/ Zusammenbau des Zusammenbau des Servo- SCHRITT A-04 SCHRITT A-02 SCHRITT A-01 Befestigungsplatte Lenkgestänges Savers 4-40 x 1/2" 5-40 x 1/2" LOSI-LOK A9166 A4406 A6256 A9168 A6271 L 4-40 x 3/16" A4413 Servo Saver-Rohr Lenkservoarm Steering Servo Arm A6306...
- Seite 5 Beutel B Beutel B Vollständiger Zusammenbau SCHRITT B-04 SCHRITT B-01 Zusammenbau des Tellerrads SCHRITT B-03 Einbau des Frontdifferenzials des Differenzials A3503 Mit 7000-WT-Öl bis zum F 8-32 x 1/8" Knochenaufnahme Planetengetriebe füllen A6926 Tragen Sie einen dünnen Streifen Fett entlang der Kanten des Gehäuses - wie Massiv abgebildet - auf, um zu verhindern, dass feiner Staub in das Getriebe gelangt.
- Seite 6 Beutel B Beutel B Zusammenbau des SCHRITT B-06 SCHRITT B-08 Zusammenbau von Spindel/Träger Querstabilisators A1750 Gestänge, O 10-32 x 3/8" Bauen Sie die Kugelpfanne des Querstabilisators auf Querstabilisator A6295 dessen Gestängezug ein, bis das Ende des Zuges bündig A1733 mit der Kugelpfanne - wie oben abgebildet - abschließt. Linker Spindelträger A1750 8/32 x 3/4"...
- Seite 7 Beutel B Beutel B Zusammenbau des CV- SCHRITT B-10 SCHRITT B-12 Zusammenbau des Frontclips Zentraldifferenzials 5-40 x 3/4" A6279 5-40 x 3/4" A6272 Massiv A4453 Vorderer 2,5 mm x 14 mm Gehäuseabstandhalter A3518 A3525 CV-Kupplungsstück, 8-32 x 1/2" Zentraldifferenzial A6262 A4422 Vorderer A6542...
- Seite 8 Beutel C Beutel C Vollständiger Zusammenbau Zusammenbau des Zusammenbau des oberen SCHRITT C-04 SCHRITT C-05 SCHRITT C-01 Zusammenbau des Tellerrads SCHRITT C-03 des Differenzials Gestänges Zentralaufnahme 0,5 mm 5 mm E-Clip F 5-40 x 1/8" A6109 A6297 C 4-40 x 1/8" LOSI-LOK A3506 Differenzialschrauben...
- Seite 9 Beutel C Beutel C SCHRITT C-08 SCHRITT C-10 Zusammenbau des Bremssattels Einbau des Zentraldifferenzials A3546 Vorderradbremsbelag A3546 Hinterradbremsbelag .307" 7.80mm Hinweis: Sicherstellen, dass die Achswelle in die Zentralkno- chenaufnahme eingesetzt ist, während Sie die Zentraldifferen- zial-Baugruppe einbauen. A4420 Befestigung, Zentraldifferenzial A3546 Schulterpassschraube, Bremse...
- Seite 10 Beutel D Beutel D Vollständiger Zusammenbau SCHRITT D-01 SCHRITT D-04 Zusammenbau des Tellerrads SCHRITT D-03 Einbau des Heckdifferenzials des Differenzials Differenzialschrauben in dieser Reihenfolge F 8-32 x 1/8" festziehen. A3502 Massiv A6296 Sonnenrad 2,5 x 12,80 mm A3514 A3518 Antriebsadapter LOSI-LOK 14 x 17 x 0,25 mm 14 x 17 x 0,10 mm...
- Seite 11 Beutel D Beutel D Zusammenbau der Zusammenbau des SCHRITT D-06 SCHRITT D-08 Flügelbefestigung Heckquerlenkers A5438 Distanzhalter, Stoßdämpfer A4435 A1756 O 10-32 x 3/8" Flügelbefestigungsstrebe Einstellnockeneinsatz 0 A6295 5-40 x 1-7/8" A6273 A4435 Rechte A1758 Flügelbefestigung Hintere äußere L 8-32 x 11/32" Strebe A6311 A1756...
- Seite 12 Beutel D Beutel D SCHRITT D-10 SCHRITT D-12 Einbau der Spurstange Anbau der Hinterachse 5-40 x 1/4" A6302 L 5-40 x 1/4" A6055 A6302 6,8-mm-Traggelenk, angeflanscht 5-40 x 3/4" A6279 A6544 4-mm- Hinterachsspannschloss 5-40 x 7/8" A6282 A6542 Gelenkkopf 91.90mm L 5-40 x 1/4"...
- Seite 13 Beutel E Beutel E Zusammenbau von SCHRITT E-01 SCHRITT E-02 Zusammenbau des Stoßdämpfers Stoßdämpfermanschette u. -feder Siehe Einstellhandbuch für vollständige Anweisungen zum Stoßdämpferzusammenbau. Front Heck 2-56 x 1/4" Heck Front A5422 Stoßdämpferkappe A5440 LOSI-LOK A5431 Stoßdämpferkolben Schaumausgleicher A5421 A5426 A5430 Stoßdämpferkappe Stoßdämpferkolben Stoßdämpfermanschette...
- Seite 14 Beutel E Beutel F SCHRITT E-04 SCHRITT F-01 Einbau des Heckstoßdämpfers Einbau des Chassis-Schutzes A5435 Stoßdämpfer, Befestigungsbuchse #4 x 0,030" A6350 L 5-40 x 1/4" A6302 A4432 Fahrgestellschürzen 5-40 x 20 mm A6281 Untersicht 5-40 x 3/8" Silberne rechtsgängige A6270 Schraube Darf nur auf der rechten Seite verwendet...
- Seite 15 Beutel F Beutel F SCHRITT F-03 SCHRITT F-05 Servotabelle/Verkabelungsplan Einbau des Lenkservos A99040 A99041 A99042 A99043 4-40 x 1/2" A6204 Horneinsatz Abstandhalter, Servo- Servo-Hersteller, Markenname/Modell Servo Horn Lenk- Servo-Züge Alle (DZ9100T/S/HVS benötigt Nein Abstandhalter) 94357Z, 94358Z, 94649Z, 94360Z, Nr. 4 x 0,030" A6350 94452Z, 94758Z, 94737Z, 94738Z 94102Z, 94112Z...
- Seite 16 Beutel F Beutel F SCHRITT F-07 SCHRITT F-09 Deckel des Empfängerakkus Einbau des Servo-Horns Batterieabdeckungen 4-40 x 1/2" Zwei Abdeckungen für mehrere A6256 Batterietypen sind im Lieferumfang enthalten. A4421 Batterieabdeckung hoch Geliefert mit Servo (nicht inbegriffen) A4421 Batterieabdeckung, niedrig A4421 Schaumkissen, Batterie Karosserie-Clip...
- Seite 17 Beutel G Beutel G Zusammenbau der SCHRITT G-01 SCHRITT G-03 Zusammenbau der Kupplung Motorbefestigung A9107 Kupplungsschuh, Verbundstoff LOSI-LOK 5-40 x 1/2" A9108 A6240 Aluminiumkupplungs- schuh A9107 Kupplungsschuh, Verbundstoff Kugelbolzen A6215 A9113 Kupplungsfeder grün LOSI-LOK Schalldämpfer (Nicht im Lieferumfang) A9105 A9105 Spannhülse, Aluminiumschwungrad Schwungrad...
- Seite 18 Beutel G Beutel G SCHRITT G-05 SCHRITT G-07 Einbau des Luftfiltergehäuses Einbau des Motors Siehe Einstellhandbuch Karosserie-Clip für Kupplungsglocke und A8200 Zahnradeingriff. Geliefert mit Schalldämpfer (nicht inbegriffen) LOSI-LOK 8-32 x 1/2" A6262 Senkschraube Nr. 8 A6351 LOSI-LOK Zusammenbau der Kraftstoffleitung/Vollständige Motor- SCHRITT G-06 SCHRITT G-08 Leitungsbefestigung...
- Seite 19 Beutel H Beutel H SCHRITT H-01 SCHRITT H-02 Vollständige Chassis-Baugruppe Einbau des Flügels A8131 Klügelunterlegscheibe A8131 Heckflügel Karosserie-Clip A8200...
- Seite 20 PRUFLISTE EINSTELLHANDBUCH BEVOR SIE MIT IHREM NEUEN 8IGHT 2.0EU BUGGY FAHREN gehen Sie die folgende Prüfliste der Reihe nach durch und schließen die aufgeführten Aufgaben ab. Bitte Bevor Sie beginnen, Ihren 8IGHT 2.0EU Off-Road Racing Buggy abzuändern, müssen Sie ein paar Entscheidungen treffen Sie werden sehen, die beste Einstellung wird zu beachten Sie, dass die Feinabstimmung der Ersteinstellung ein wesentlicher Teil zum Aufbau eines Hochleistungs-Buggys ist.
- Seite 21 EINSTELLHANDBUCH EINSTELLHANDBUCH Verstellbare Front- und Heckbolzenhalterungen: Lenkungsstöße: Der 8IGHT 2.0EU ist mit verstellbaren Front- und Heckbolzenhalterungen ausgestattet. Mit den verstellbaren Bolzenhalterungenen können Sie den Winkel der Bolzen auf Lassen Sie den Kugelkopf der Lenkungsstöße nach unten, wird die Lenkung in der Mitte der Drehung leichtgängiger. Befindet sich der Kugelkopf der Lenkungsstöße der Fahrzeugfront auf mehr oder weniger Kick und am Fahrzeugheck auf mehr oder weniger Vorspur sowie mehr oder weniger Anfahrnachlauf einstellen.
- Seite 22 EINSTELLHANDBUCH EINSTELLHANDBUCH Die Empfängerbatterie: Differenziale: Ein dünneres Öl im Frontdifferenzial verbessert das Lenkverhalten ohne Servo. Wenn das Öl aber zu dünn ist, wird die Lenkung ruckelig und unbeständig. Ein dickeres Die Empfängerbatterie ist ein wichtiges, oft übersehenes Bauteil von benzinbetriebenen Fahrzeugen. Eine fast leere Empfängerbatterie lässt das Fahrzeug merkwürdig Öl im Frontdifferenzial verbessert die Stabilität ohne Servo sowie das Lenkverhalten mit Servo.
- Seite 23 Frontdifferenzial Frontstoßdämpfer A5422 A3500 A5431 A5430 A3537 A3503 A6255 A1713 A6296 A3518 A5440 A5438 A3518 A3514 A3526 A5435 A3502 A3525 A6350 A5411 A3505 A6302 A6297 A3501 A4453 A4427 A1751 A3509 A6272 A6278 A5401 A1757 A6228 A6948 A1750 A1756 A3505 A5429 A6542 A5440 A6280...
-
Seite 24: Optionale Bauteile
A4412 LOSA8200 Karosserie-Clips (12) LOSA1707 Vorderachsen A6271 LOSA8301 Ovale TL-Typenschilder (4) LOSA1708 Vorderachsen, Aluminium A6946 LOSA8382 Team Losi Racing, großes Aufkleberblatt: 8 2.0 EU LOSA1709 Vorderachsenträger: 8B 2.0 A6271 A4406 LOSA8383 8IGHT 2.0EU Logo-Aufkleberblatt LOSA1721 Armschützer: 8B A4404 LOSA9103 Kupplungsmutter u. Kleinteile - 4 Schuh LOSA1728 Lenkspindel u. - Seite 25 BAUTEILE HINWEISE LOSA5277 Siliconflüssigkeit, 1000cs LOSA99303 Servoarm, Aluminium: Hitec LOSA5278 Siliconflüssigkeit, 2000cs LOSA99059 8IGHT/8IGHT-T 2.0 Starter-Box LOSA5279 Siliconflüssigkeit, 3000cs LOSA99070 Schnellschuss-Kraftstoffspritze LOSA5280 Siliconflüssigkeit, 5000cs LOSA99104 Losi Race-Schlüssel: US 4-Stk.- Satz LOSA5281 Siliconflüssigkeit, 7000cs LOSA99120 8 in 1 Inbusschlüssel-Bausatz LOSA5282 Siliconflüssigkeit, 10.000cs LOSA99150 Losi Mutterndreher: US 4-Stk.- Satz LOSA5283 Siliconflüssigkeit, 15.000cs LOSA99167 Losi Tuning-Schraubendreher...
-
Seite 26: Entsorgung In Der Europäischen Union
GARANTIE GARANTIE Garantiezeitraum keine Ansprüche aus einem Garantiefall akzeptieren, die über Garantie und Reparaturen • Betreiben Sie Ihr Fahrzeug nicht auf einer öffentlichen Straße. den individuellen Wert des Produktes hinaus gehen. Horizon Exklusive Garantie – Horizon Hobby Inc (Horizon) Garantieanfragen werden nur bearbeitet, wenn ein •...
