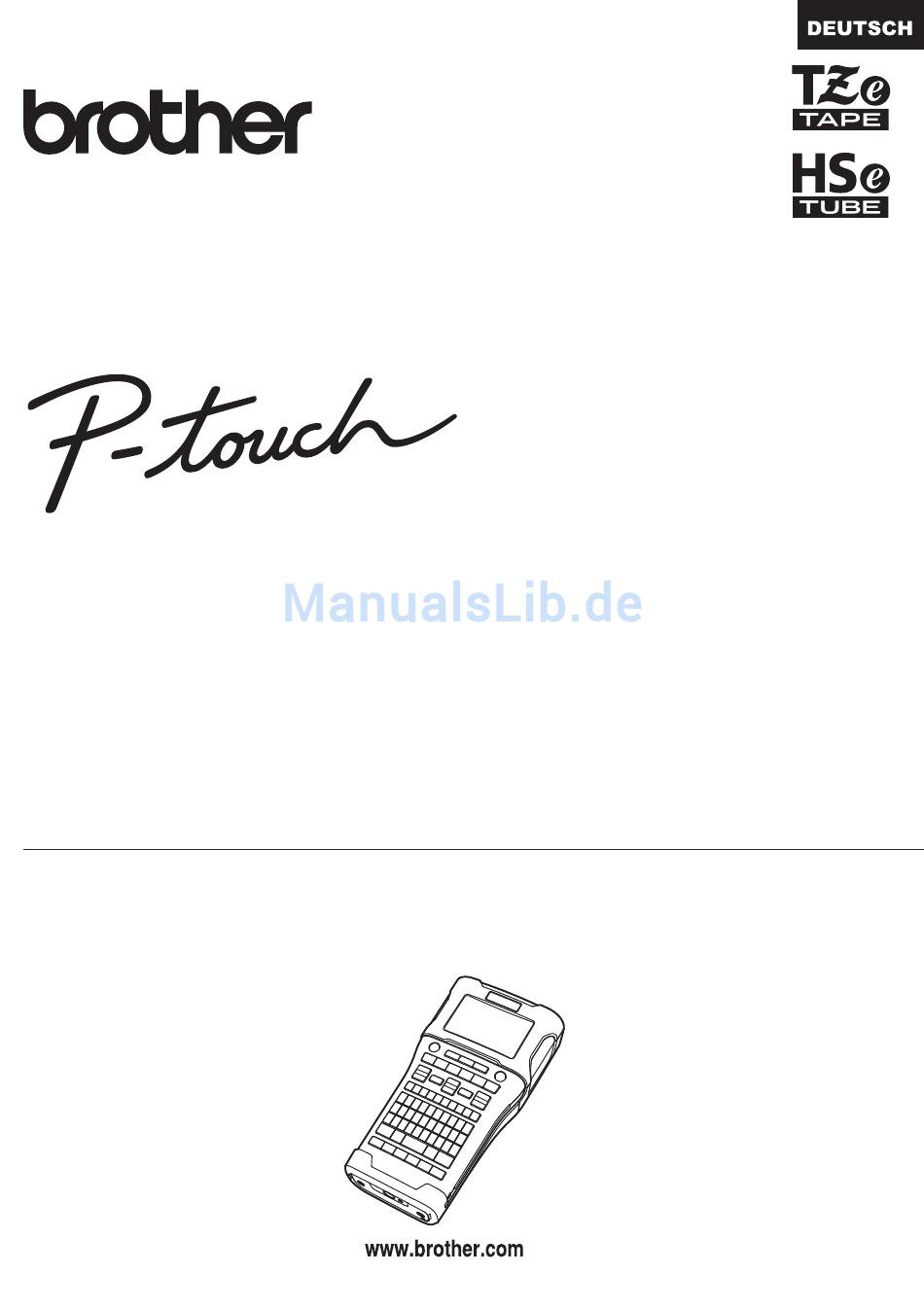

- Seite 1 INSTALLATIONSANLEITUNG E500 Lesen Sie dieses Benutzerhandbuch, bevor Sie den P-touch verwenden. Bewahren Sie es zum Nachschlagen griffbereit auf. Besuchen Sie uns bitte unter http://solutions.brother.com/, wo Sie neben Produktsupport auch Antworten auf häufig gestellte Fragen (FAQ) erhalten.
-
Seite 2: Einführung
EINFÜHRUNG Vielen Dank, dass Sie sich zum Kauf des P-touch E500 entschieden haben. Der neue E500 ist ein intuitiv und einfach bedienbares Beschriftungsgerät mit vielen Funktionen, mit dem Sie professionelle und qualitativ hochwertige Etiketten drucken können. In diesem Handbuch werden verschiedene Vorsichtsmaßnahmen und grundlegende Arbeitsweisen beschrieben, die für einen Betrieb des P-touch notwendig sind. - Seite 3 Hinweise zu diesem Handbuch Dieses Handbuch wurde unter der Aufsicht der Firma Brother Industries, Ltd. erstellt und veröffentlicht. Es enthält die technischen Angaben und Produktinformationen entsprechend dem aktuellen Stand vor der Drucklegung. Der Inhalt dieses Handbuchs und die Spezifikationen des Produkts können jederzeit ohne vorherige Ankündigung geändert werden.
-
Seite 4: Inhaltsverzeichnis
EINFÜHRUNG Inhalt Sicherheitshinweise ......................6 Allgemeine Hinweise......................14 In diesem Handbuch verwendete Symbole ................ 15 Einführung in die Funktionsweise des P-touch ..............16 ERSTE SCHRITTE..................18 P-touch auspacken ......................18 Allgemeine Beschreibung ....................19 LC-Display........................20 Tasten und ihre Funktionen ..................21 Stromversorgung ........................ - Seite 5 VERWENDUNG DER P-TOUCH SOFTWARE ..........40 Verwendung der P-touch Software ..................40 Funktionen ........................40 Systemanforderungen ....................40 Software und Druckertreiber installieren................41 Druckertreiber deinstallieren..................43 Software deinstallieren ....................44...
-
Seite 6: Sicherheitshinweise
EINFÜHRUNG Sicherheitshinweise Um Verletzungen und Schäden zu vermeiden, weisen verschiedene Symbole auf wichtige Hinweise hin. Im Folgenden werden die Symbole und ihre Bedeutung erklärt: Weist auf eine potenzielle Gefahrensituation hin, die zu ernsten oder lebensgefährlichen Verletzungen führen kann, falls das GEFAHR Produkt ohne Beachtung der Warnungen und Anweisungen verwendet wird. -
Seite 7: Lithium-Ionen-Akku
GEFAHR Lithium-Ionen-Akku Beachten Sie sorgfältig die für einen Umgang mit Lithium-Ionen-Akkus (im weiteren Verlauf „Akkus“ genannt) geltenden folgenden Vorsichtsmaßnahmen. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen können Überhitzung, Auslaufen des Akkus oder Risse im Akku zu elektrischem Schlag, Kurzschluss, Explosion, Rauchentwicklung, Feuer und somit zu Verletzungen von Personen oder Beschädigung des Produktes oder Sachschäden führen! Benutzen Sie den Akku ausschließlich Akku NIEMALS in der Nähe von Feuer,... - Seite 8 EINFÜHRUNG GEFAHR Lithium-Ionen-Akku Das Austreten von (elektrolytischer) Versuchen Sie NIEMALS, einen Akku Flüssigkeit aus dem P-touch oder aus zu zerlegen, zu modifizieren oder zu dem Akku kann ein Anzeichen für einen reparieren. beschädigten Akku sein. Unterbrechen Akkus NIEMALS zum Entsorgen ins Sie bei einem auslaufenden Akku sofort Feuer werfen und NIEMALS absichtlich den Betrieb des P-touch, ziehen Sie den...
- Seite 9 P-touch nicht fallen lassen oder starken Erschütterungen aussetzen. Den P-touch NICHT verwenden, wenn sich darin Fremdobjekte befinden. Gelangen Wasser, Metall oder andere Fremdkörper in den P-touch, das Gerät vom Netzadapter trennen, die Akkus/Batterien aus dem Gerät entnehmen und Kontakt zu Ihrem Brother- Vertriebspartner aufnehmen. Sicherheitshinweise...
- Seite 10 EINFÜHRUNG WARNUNG Alkali-Mangan-Batterien / Ni-MH-Akkus Befolgen Sie diese Richtlinien, um den Austritt von Batterieflüssigkeit, Wärmebildung und das Platzen von Batterien sowie die davon möglicherweise verursachten Verletzungen zu vermeiden. Batterien NICHT in offenes Feuer Darauf achten, dass NIEMALS werfen, erwärmen, kurzschließen, metallische Gegenstände eine aufladen oder auseinandernehmen.
- Seite 11 Warnung kann zu Verletzungen KEINE schweren Gegenstände auf das oder zu Geräte- bzw. Sachschäden Adapterkabel oder den Netzstecker führen. Brother übernimmt keine stellen oder das Adapterkabel und den Verantwortung für Unfälle oder Netzstecker modifizieren oder Schäden, die durch die Verwendung beschädigen.
- Seite 12 EINFÜHRUNG VORSICHT Alkali-Mangan-Batterien / Ni-MH-Akkus Befolgen Sie diese Richtlinien, damit es nicht zum Austritt von Batterieflüssigkeit, zur Wärmebildung oder zum Bruch der Batterie kommt. Benutzen Sie im P-touch Lesen Sie vor dem Gebrauch von AUSSCHLIESSLICH spezifizierte Ni-MH-Akkus sorgfältig die Batterien oder Akkus! Verwenden Sie Gebrauchsanleitung der Akkus sowie KEINE Kombination von alten und des Akkuladegeräts durch und achten...
- Seite 13 VORSICHT P-touch Befolgen Sie diese Hinweise, um kleinere Verletzungen oder Schäden am P-touch zu vermeiden. Den P-touch auf einer ebenen, stabilen Den P-touch NICHT in Umgebungen mit Oberfläche, z. B. auf einem Tisch, hoher Luftfeuchtigkeit verwenden, z. B. ablegen. in einem Badezimmer. P-touch oder Schriftband NIEMALS in Den P-touch NIEMALS nass werden Reichweite von Kleinkindern...
-
Seite 14: Allgemeine Hinweise
• Sollten Sie bei erstem Gebrauch des Akkus ein ungewöhnliches Betriebsverhalten wie z. B. Überhitzung oder Rostbildung feststellen, dürfen Sie den Akku NICHT weiterverwenden! Bitte nehmen Sie Kontakt zu Ihrem Brother-Vertriebspartner auf. P-touch • Den P-touch NICHT in der Nähe von Geräten aufstellen, die elektromagnetische Strahlung aussenden. -
Seite 15: In Diesem Handbuch Verwendete Symbole
• Der P-touch verfügt über keine Ladefunktion zum Aufladen von Ni-MH-Akkus. • Das gedruckte Etikett kann von der Darstellung auf dem LC-Display abweichen. • Beachten Sie, dass Brother Industries, Ltd. keine Verantwortung für Schäden oder Verletzungen aller Art übernimmt, die sich aus Nichtbeachtung der in diesem Handbuch beschriebenen Vorsichtsmaßnahmen ergeben. -
Seite 16: Einführung In Die Funktionsweise Des P-Touch
EINFÜHRUNG Einführung in die Funktionsweise des P-touch Etiketten mit dem P-touch erstellen ERSTE SCHRITTE • P-touch vorbereiten. S. 18 EIN ETIKETT ERSTELLEN • Text eingeben und bearbeiten. Neben der Eingabe von Text unterstützt • Symbole eingeben. der P-touch viele verschiedene •... - Seite 17 Ein Etikett durch Anschluss des P-touch an einen Computer erstellen ERSTE SCHRITTE Sie können diesen P-touch als eigenständigen Drucker verwenden oder an einen PC bzw. Mac anschließen und mit der beigefügten Software P-touch Editor komplexere Etiketten erstellen. Schließen Sie den P-touch über das beigefügte USB-Kabel an einen Computer an und installieren Sie die Software P-touch Editor und die Treiber.
-
Seite 18: Erste Schritte
ERSTE SCHRITTE P-touch auspacken Überprüfen Sie vor Verwendung des P-touch den Verpackungsinhalt auf folgende Komponenten: E500 P-touch Netzadapter USB-Kabel Unterschiedliche Steckerausführung je nach Land möglich. Lithium-Ionen-Akku Trageschlaufe Bandkassetten CD-ROM Installationsanleitung P-touch auspacken... -
Seite 19: Allgemeine Beschreibung
Allgemeine Beschreibung 1. Verschluss Akku-/Bandfachabdeckung 6. Schneideeinheit 2. Bandausgabe-Schlitz 7. Bandkassettenfach 3. LC-Display 8. Bandlösehebel 4. Mini-USB-Anschluss 9. Druckkopf 5. Tastatur Ab Versand ist das LC-Display mit einer Schutzfolie vor Transportschäden geschützt. Ziehen Sie diese Folie vor Verwendung des P-touch ab. 1. -
Seite 20: Lc-Display
ERSTE SCHRITTE LC-Display 8. Etikettengröße Zeigt die Etikettengröße entsprechend 14 15 dem eingegebenen Text ein: Bandbreite x Etikettenlänge Wenn die Etikettenlänge ebenfalls festgelegt worden ist, wird rechts von der Etikettengröße auch angezeigt. 9. Eingabe-/Zeilenumbruch-Symbol Zeigt das Ende einer Textzeile an. 10. -
Seite 21: Tasten Und Ihre Funktionen
Tasten und ihre Funktionen Die Standardsprache ist „Deutsch“. 1. Ein-/Aus-Taste 9. Fähnchen Zum Ein- und Ausschalten des P-touch. Erstellt Fähnchenetiketten. 2. Stil 10. Verteiler Legt Zeichen- und Etikettenattribute fest. Erstellt ein- oder mehrzeilige Etiketten für eine Gruppe von Verteileranschlüssen. 3. Vorschau Zeigt eine Vorschau des Etiketts an. - Seite 22 ERSTE SCHRITTE 17. Zeichen 23. Leertaste • Geben Sie mit diesen Tasten • Gibt ein Leerzeichen ein. alphanumerische Zeichen ein. • Beim Einstellen von Funktionen kann • Über diese Tasten können auch mit dieser Taste die Großbuchstaben und Symbole Standardeinstellung wiederhergestellt eingegeben werden, wenn Sie werden.
-
Seite 23: Stromversorgung
Stromversorgung Netzadapter Verwenden Sie für diesen P-touch den Netzadapter AD-E001. Schließen Sie den Netzadapter direkt am P-touch an. Die Netzadapter AD-18 oder AD-24ES sind nicht kompatibel. Stecken Sie den Stecker des Netzadapters in den mit „DC IN 12 V“ gekennzeichneten Anschluss am P-touch. -
Seite 24: Lithium-Ionen-Akku Entfernen
ERSTE SCHRITTE Achten Sie beim erneuten Aufsetzen der Abdeckung darauf, dass die Haken richtig eingesetzt sind. Wenn Sie die Abdeckung nicht anbringen können, überprüfen Sie, ob der weiße Hebel gerade nach oben steht. Falls nicht, stellen Sie den Hebel auf und bringen Sie dann die Abdeckung an. ... - Seite 25 Merkmale des Lithium-Ionen-Akkus Ein besseres Verständnis der Eigenschaften des Lithium-Ionen-Akkus ermöglicht es Ihnen, diesen optimal einzusetzen. • Der Betrieb oder das Lagern des Lithium-Ionen-Akkus an einem Ort mit hohen oder niedrigen Temperaturen kann dessen Alterung beschleunigen. Insbesondere der Betrieb eines fast vollständig (90 % und mehr) aufgeladenen Li-Ion-Akkus an einem Ort mit hohen Temperaturen trägt erheblich zu dessen beschleunigter Alterung bei.
- Seite 26 Ersetzen Sie immer alle sechs Akkus gleichzeitig durch voll aufgeladene Akkus. Aktuelle Informationen zu empfohlenen Batterien finden Sie unter http://solutions.brother.com/. Schließen Sie die Abdeckung, indem Sie die drei Haken an der Unterseite in die Schlitze am P-touch stecken. Drücken Sie dann die Abdeckung fest nach unten, bis sie hörbar einrastet.
-
Seite 27: Bandkassette Einlegen
Bandkassette einlegen Sie können mit dem P-touch Bandkassetten mit einer Breite von 3,5 mm, 6 mm, 9 mm, 12 mm, 18 mm oder 24 mm und Schrumpfschlauchkassetten mit einer Breite von 5,8 mm, 8,8 mm, 11,7 mm, 17,7 mm oder 23,6 mm verwenden. Verwenden Sie für den P-touch TZe-Schriftbänder oder HSe-Schrumpfschläuche. -
Seite 28: P-Touch Ein-/Ausschalten
ERSTE SCHRITTE Schließen Sie die Abdeckung. • Legen Sie den P-touch wie in der Abbildung gezeigt auf eine ebene Oberfläche und bringen Sie dann die Akku-/ Bandfachabdeckung an. • Wenn Sie die Abdeckung nicht anbringen können, überprüfen Sie, ob der weiße Hebel gerade nach oben steht. Falls nicht, stellen Sie den Hebel (1) auf und bringen Sie dann die Abdeckung an. -
Seite 29: Automatische Abschaltung
Automatische Abschaltung Attribut Wert Attribut Wert Netzadapter Li-Ionen-Akku 10 Min 10 Min 20 Min 20 Min 30 Min 30 Min 40 Min 40 Min 50 Min 50 Min 12 h • Wenn Sie den Netzadapter nach der Einstellung für „Automatisch aus“ an den P-touch anschließen, wird die Einstellung für „Netzadapter“... -
Seite 30: Nur Vorlauf
ERSTE SCHRITTE Nur Vorlauf Bei dieser Funktion wird das Band ca. 24,5 mm vorgeschoben, so dass ein leeres Etikett aus der Bandkassette herausragt. Diese Maßnahme wird empfohlen, wenn Sie Textil-Aufbügelbänder verwenden, die mit einer Schere abgeschnitten werden sollten. Drücken Sie die Taste Vorlauf & Schnitt. „Vorlauf&Schnitt?“... -
Seite 31: Sprache Und Einheit Einstellen
Sprache und Einheit einstellen Sprache Drücken Sie die Taste Menü, wählen Sie „ Sprache“ mit der Taste oder drücken Sie dann die Taste OK oder Eingabe. Wählen Sie mit oder die Spracheinstellung für die auf dem LC-Display anzuzeigenden Menüs und Meldungen. Folgende Sprachen können ausgewählt werden: „Čeština“, „Dansk“, „Deutsch“, „English“, „Español“, „Français“, „Hrvatski“, „Italiano“, „Magyar“, „Nederlands“, „Norsk“, „Polski“, „Português“, „Português (Brasil)“, „Română“, „Slovenski“, „Slovenský“,... -
Seite 32: Etikett Erstellen
ETIKETT ERSTELLEN Auswahl eines Etikettentyps Sie können zwischen sechs unterschiedlichen Etikettentypen auswählen. ALLGEMEIN Die in diesem Modus gedruckten Etiketten eignen sich für allgemeine Horizontal Zwecke. In diesem Modus können Sie die folgenden Elemente ABCDE festlegen. • Etikettenlänge: Auto, 25 mm–999 mm Vertikal •... -
Seite 33: Fähnchen
FÄHNCHEN Die in diesem Modus gedruckten Etiketten werden um ein Kabel oder eine Leitung gewickelt und deren beiden Enden zusammengeklebt, um ein Fähnchen zu formen. Der Text eines Fähnchenetiketts wird beidseitig aufgedruckt. Der mittlere Bereich, der um das Kabel gewickelt wird, bleibt frei. In diesem Modus können Sie die folgenden Elemente festlegen. -
Seite 34: Klemmblock
ETIKETT ERSTELLEN KLEMMBLOCK In diesem Modus gedruckte Etiketten können zur Identifizierung von elektrischen Anschlüssen beispielsweise im Telekommunikationsbereich verwendet werden. Jeder Block eines einzelnen Etiketts kann bis zu drei Zeilen umfassen und Sie können in jeden Block drei Zeilen eingeben. In diesem Modus können Sie die folgenden Elemente festlegen. •... -
Seite 35: Etikett Mit Barcode Erstellen
Etikett mit Barcode erstellen Mit der Barcode-Funktion können Sie Inventur-, Seriennummer-, Lager- und selbst Preisetiketten für den Einzelhandel mit eindimensionalen Barcodes bedrucken. Eine Auflistung der „Barcodes“ ist im Benutzerhandbuch zu finden. • Der P-touch ist nicht speziell zur Erstellung von Barcode-Etiketten vorgesehen. Vergewissern Sie sich, dass der Barcode vom verwendeten Lesegerät auch entschlüsselt werden kann. -
Seite 36: Barcode Bearbeiten Oder Löschen
ETIKETT ERSTELLEN Drücken Sie OK oder Eingabe, um den Barcode in das Etikett einzufügen. Der Barcode wird in der Texteingabe-Ansicht angezeigt. Für einen Etikettendruck siehe Benutzerhandbuch. • Drücken Sie Esc, um zum vorherigen Schritt zurückzukehren. • Mit der Leertaste können Sie die jeweils gewählte Einstellung wieder auf die Standardeinstellung zurücksetzen. -
Seite 37: Erweiterte Nummerierung
Drücken Sie OK oder Eingabe, um die vorgenommene Einstellung anzuzeigen. Beispiel: • Wenn Sie die Taste Nummerierung betätigen, können Sie die Einstellung erneut verwenden. Nach erneuter Einstellung wird die Meldung „Folgedatenüberschreiben.OK?“ angezeigt. Sind Sie mit der Überschreibung einverstanden, dann drücken Sie OK. •... - Seite 38 ETIKETT ERSTELLEN Drücken Sie OK oder Eingabe, um die vorgenommene Einstellung anzuzeigen. Beispiel: • Wenn Sie die Taste Erweiterte Nummerierung betätigen, können Sie die Einstellung erneut verwenden. Nach erneuter Einstellung wird die Meldung „Folgedatenüberschreiben.OK?“ angezeigt. Sind Sie mit der Überschreibung einverstanden, dann drücken Sie OK.
- Seite 39 Drücken Sie OK oder Eingabe, um die vorgenommene Einstellung anzuzeigen. Beispiel: • Wenn Sie die Taste Erweiterte Nummerierung betätigen, können Sie die Einstellung erneut verwenden. Nach erneuter Einstellung wird die Meldung „Folgedatenüberschreiben.OK?“ angezeigt. Sind Sie mit der Überschreibung einverstanden, dann drücken Sie OK. •...
-
Seite 40: Verwendung Der P-Touch Software
Sie den P-touch Editor, den Druckertreiber, die P-touch Update Software und den P-touch Transfer Manager von der mitgelieferten CD-ROM. Wenn Sie einen Macintosh verwenden, können Sie Treiber, Software und Handbücher im Brother Solutions Center unter http://solutions.brother.com/ herunterladen. Funktionen P-touch Editor Ermöglicht einfaches Gestalten von Etiketten in raffinierten Layouts... -
Seite 41: Software Und Druckertreiber Installieren
Anzeige oder Installation der Benutzerhandbücher. 3. Benutzerdefinierte Installation P-touch Editor, Druckertreiber, P-touch Update Software können einzeln zur Installation ausgewählt werden. (Der P-touch Transfer Manager wird gemeinsam mit dem P-touch Editor installiert.) 4. Brother-Support Anzeige der Support-Website (Brother Solutions Center). Verwendung der P-touch Software... -
Seite 42: Für Macintosh
Wenn Sie zu einem Computer-Neustart aufgefordert werden, klicken Sie auf [Neu starten]. Für Macintosh Starten Sie den Macintosh und laden Sie Treiber, Software und Handbücher vom Brother Solutions Center (http://solutions.brother.com) herunter. Macintosh-Benutzer können diese URL durch Klicken auf das Symbol, welches sich auf der CD-ROM befindet, direkt aufrufen. -
Seite 43: Druckertreiber Deinstallieren
Klicken Sie auf - [Systemsteuerung] - [Hardware und Sound] - [Drucker]. Wählen Sie [Brother XX-XXXX] und klicken Sie auf [Diesen Drucker löschen] oder mit der rechten Maustaste auf das Symbol und anschließend auf [Löschen]. Klicken Sie mit der rechten Maustaste auf das Fenster [Drucker] und anschließend auf [Als Administrator ausführen] - [Servereigenschaften…]. -
Seite 44: Software Deinstallieren
Klicken Sie auf Systemsteuerung im Fenster [Apps] - [Hardware und Sound] - [Geräte und Drucker]. Wählen Sie [Brother XX-XXXX] und klicken Sie auf [Gerät entfernen] oder mit der rechten Maustaste auf das Symbol und anschließend auf [Gerät entfernen]. Wenn eine Meldung der Benutzerkontensteuerung angezeigt wird, geben Sie das Kennwort ein und klicken Sie anschließend auf [Ja]. - Seite 46 Gedruckt in China LAD326001A...
