1. Montage Steuerbox | Bedieneinheit | Hauptregeleinheit

1.1. Positionierung

Siehe Piktogramm auf der Titelseite. Auf S.9 und S.11 sind beispielhafte Montagepunkte dargestellt.
1.2. Halter für Steuerbox | Bedieneinheit montieren
Mitgelieferten Halter zur Montage verwenden. Den Halter als
Bohrschablone zum Anzeichnen verwenden. Dann Anreißen,
Körnern, Bohren und Entgraten. Anschließend Tectyl
auftragen, falls lackierte Teile gebohrt werden, und Halter
verschrauben.
1.3. Montage der Steuerbox | Bedieneinheit an Halter
Mitgelieferte Muttern zur Montage verwenden und somit
Steuerbox bzw. Bedieneinheit am Halter montieren.
1.4. Halter für Hauptregeleinheit montieren
Mitgelieferten Halter als Bohrschablone verwenden.
Anreißen, Körnern, Bohrungen setzen und Entgraten. Bei
Bohrung in lackierten Teilen Tectyl auftragen.
Halter mit zugehörigen Muttern und Schrauben montieren.
STIS stageless c 1|1
OFF ON
S/M
STIS preset c4|1
STIS preset c 4|1
STIS preset c 4|2
Hauptregelventil

1.5. Montage der Hauptregeleinheit an Halter

Gewindebolzen der Hauptregeleinheit durch Bohrungen
im Halter führen und mit dafür vorgesehenen Muttern
befestigen.

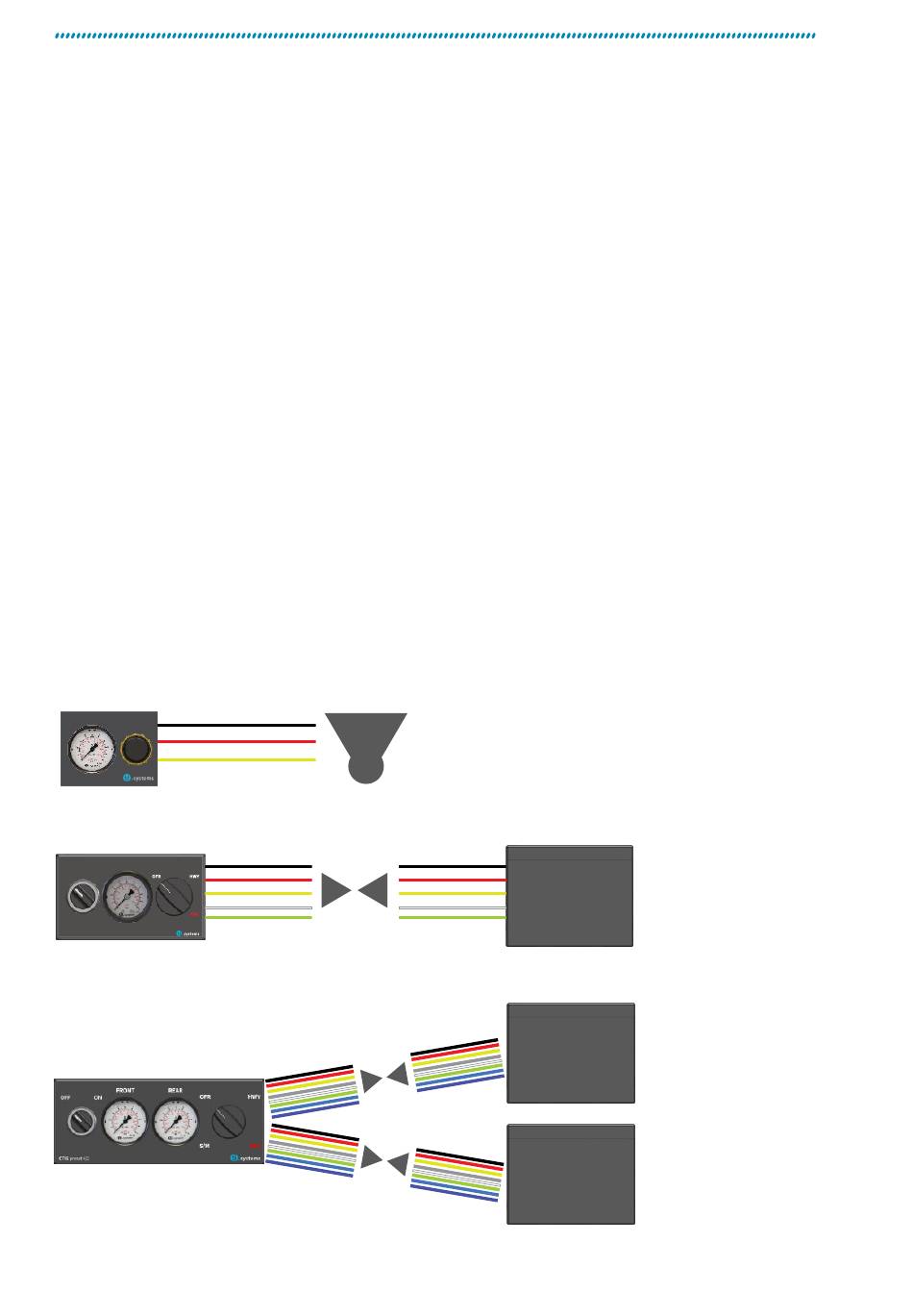

1.6. Verbindung Bedieneinheit mit Hauptregeleinheit
bzw. Hauptregelventil bei Kompakt-Varianten
Farblich passend hinausragende PA-Leitungen mittels
gerader Steckverbinder zusammenführen (siehe
Darstellung unten).
Hauptregeleinheit
Hauptregeleinheit 1
Hauptregeleinheit 2
STIS
