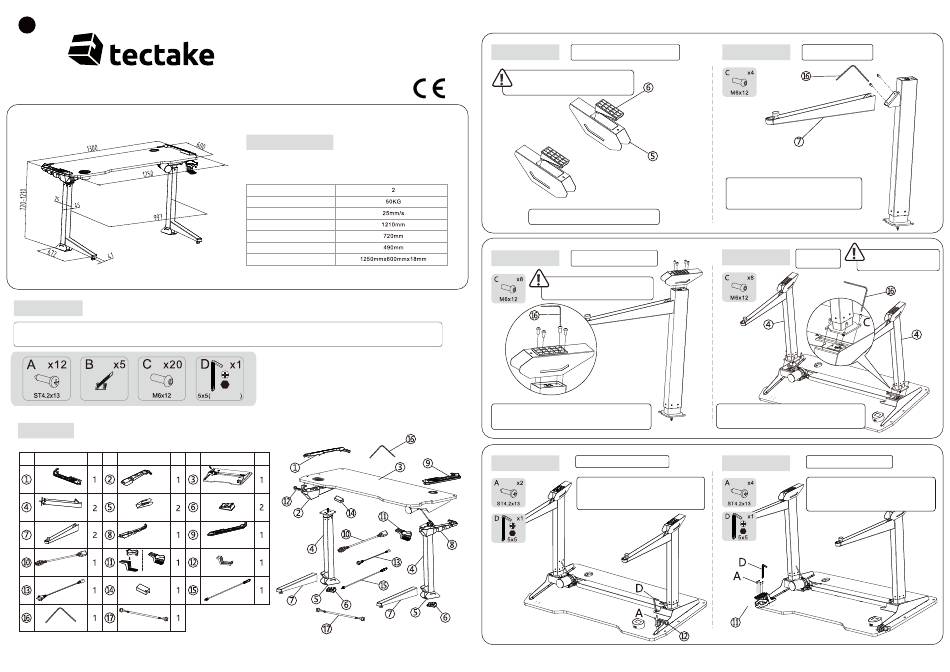

Technische Daten; Zubehörliste; Teileliste - Tectake 404317 Installationsanleitung

DE
ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG
FÜR KÜNFTIGE VERWENDUNG AUFBEWAHREN
Zubehörliste
Achtung:Die folgenden Zeichnungen dienen nur zur Orientierung und können geringfügig von dem erhaltenen Produkt und Zubehör abweichen. Bitte
wenden Sie sich bei Fragen an unseren Kundenservice.
Fascetta

Teileliste

Nr. Teil Menge Nr. Teil Menge Nr.
Lichtleiste oben links
Lichtleiste unten links
Ausstattungselemente
Montage der Hubsäule
Montage Lichtleiste
der Füße unten rechts
Verlängerungskabel
Motor
Becherhalter
Netzstecker Adapter
Langer Inbusschlüssel Steckerkabel
Art.-Nr.: 404317
Installationsanleitung

Technische Daten

Stufen der Hubsäulen
Maximale Belastbarkeit
Geschwindigkeit
Höchste Position
Niedrigste Position
Verstellbarer Höhenbereich
Maße der Tischplatte
Mit Kreuz
Teil Menge
Montage der Tischplatte
Rückwärtige Fußstütze
Lichtleiste
oben rechts
Haken für Kopfhörer
Schalterkabel
Montage der rückwärtigen Fußstütze
Schritt 1
und des Zierblechs.
Hinweis: Achten Sie auf die Richtung der
rückwärtigen Fußstütze wie in der
Abbildung dargestellt.
Schnallen Sie die rückwärtige Fußstütze
(6) und das Zierblech (5) zusammen.
Verbindung des Zierblechs
Schritt 3
mit der Hubsäule
Achten Sie auf die Richtung des
Zierblechs wie in der Abbildung
dargestellt
Verwenden Sie einen langen Inbusschlüssel (16), um
das Bauteil in Schritt 1 und das Bauteil in Schritt 2 mit
Schrauben (C) festzuziehen
Schritt 5
Montage des Kopfhörerhakens
Verwenden Sie den 5x5 Inbusschlüssel (D),
um den Kopfhörerhaken (12) mit den
Schrauben (A) an dem Bauteil aus Schritt 4
zu befestigen.
Schritt 2
Montieren Sie den Fuß
Verwenden Sie einen langen Inbusschlüssel
(16), um die Hubsäulen (4) mithilfe von
Schrauben (C) mit dem Fuß (7) zu verbinden;
das Ganze zweimal.
Achten Sie auf die
Hubsäulen
Schritt 4
Richtung der Füße wie in
montieren
der Abbildung dargestellt
Verwenden Sie den langen Inbusschlüssel (16),
um das Bauteil in Schritt 3 und die Montage der
Tischplatte (3) mit den Schrauben (C) festzuziehen.
Schritt 6
Montage des Becherhalters
Verwenden Sie den Inbusschlüssel 5x5 (D),
um den Becherhalter (11) mit den
Schrauben (A) an dem Bauteil aus Schritt 5
zu befestigen
