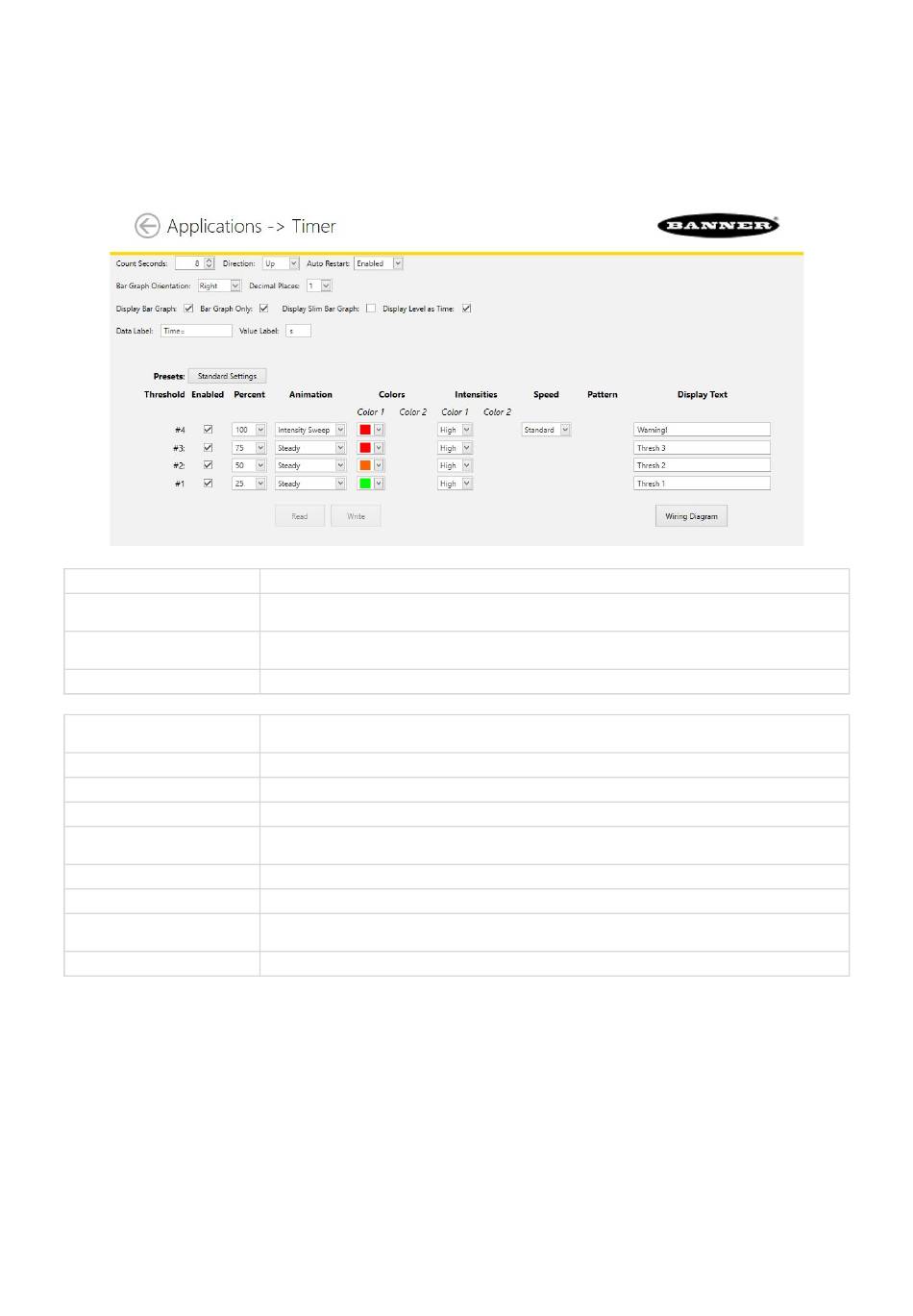

Timer-Modus

Stellen Sie eine Gesamtzeit und bis zu vier Schwellenwerte ein. Starten und stoppen Sie den auf- oder abwärts
zählenden Timer über die diskrete Steuerung. Die Farben wechseln von einem Schwellenwert zum nächsten.
Der Timer-Modus verwendet die SD50 als Timer, der auf- oder abwärts zählt.
Sekundenzahl
Richtung
Reset-Eingang
Automatischer Neustart
Balkendiagramm-Ausrichtung
Dezimalstellen
Nur Diagramm anzeigen
Balkendiagramm anzeigen
Schmales Balkendiagramm
anzeigen
Stand als Zeit anzeigen
Datenbezeichnung
Wertebezeichnung
Standardeinstellungen
Zähler-Modus
Stellen Sie eine Gesamtzahl und bis zu vier Schwellenwerte ein. Schaltimpulse mit steigender Flanke zählen auf- oder
abwärts. Die Farben wechseln von einem Schwellenwert zum nächsten.
Im Zählermodus arbeitet die SD50 als Zähler.
page 8 of 22
Die Gesamtzeit des Timers.
Aufwärts: zählt von Null bis zur Sekundenzahl aufwärts.
Abwärts: zählt von der Sekundenzahl bis Null abwärts.
Aktivieren oder deaktivieren Sie die Programmiereingangsleitung, um den Timer auf den Anfangswert
zurückzusetzen.
Der Timer kehrt automatisch zum ursprünglichen Wert zurück, wenn er seinen Endwert erreicht.
Bestimmen Sie die Anfangsseite des Balkendiagramms. Die Richtung des Diagramms wird durch die Richtung
des Timers bestimmt.
Bestimmen Sie die Anzahl der Dezimalstellen, die auf dem Zählwert angezeigt werden.
Es wird nur das Balkendiagramm und nicht der numerische Zählwert angezeigt.
Das Balkendiagramm wird auf der gesamten Anzeige angezeigt.
Das Balkendiagramm wird als eine einzelne LED-Linie angezeigt.
Die Uhrzeit wird im Format HH:MM:SS ohne Datenbezeichnung angezeigt.
Text, der vor dem Zählwert angezeigt wird.
Text, der nach dem Zählwert angezeigt wird, um die angezeigten Einheiten anzugeben. Dies können bis zu drei
Zeichen sein.
Zurücksetzen der SD50 auf die vorgegebenen Einstellungen.
