Pro-Editor-Konfiguration für die SD50 Pro LED-Statusanzeige

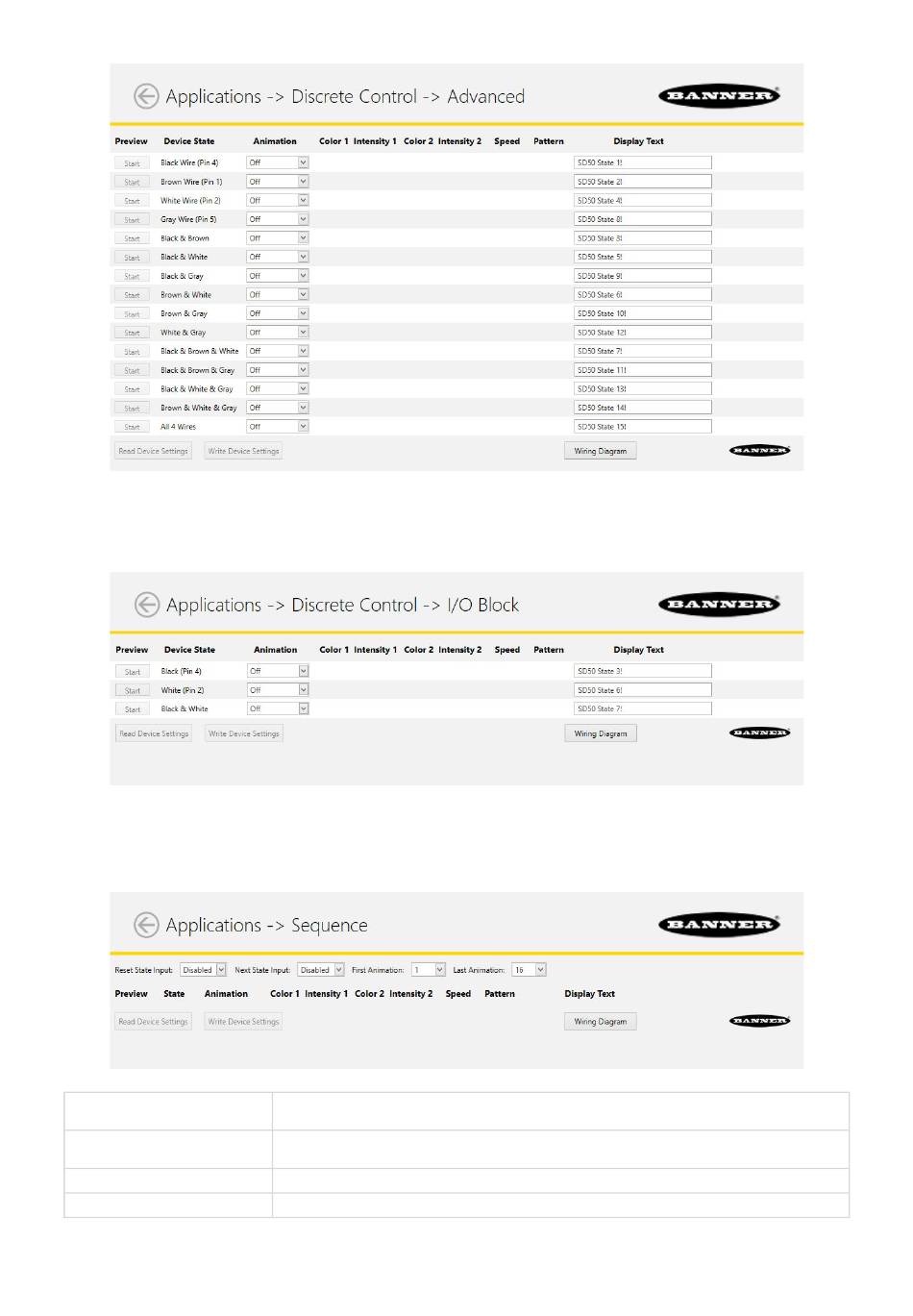

E/A-Block – E/A-Zustand
Steuerung mit drei Zuständen zur Verwendung mit E/A-Block. Im E/A-Block vorgenommene Konfigurationen weisen dem
schwarzen, weißen und der Kombination aus schwarzem und weißem Leiter Zustände zur Verwendung mit E/A-Blöcken
zu, für welche die Stromversorgungsleitung (braun) und die Erdungsleitung (blau) immer eingeschaltet sind. Es ergeben
sich also fünf Pin-Anschlüsse.

Sequenz-Modus

Der Sequenzmodus ermöglicht bis zu sechzehn Zustände, die ein einzelner Eingang steuern kann. Ein Impuls auf der
Eingangsleitung versetzt die SD50 in den nächsten Zustand.
Eingang Zustand zurücksetzen
Eingang nächster Zustand
Erste Animation
Letzte Animation
18-Feb.-25
Wählen Sie die gewünschte Programmiereingangsleitung zum Neustart der SD50 auf die im Dropdown-
Menü gewählte erste Animation.
Wählen Sie die gewünschte Programmiereingangsleitung, um die SD50 in den nächsten Zustand in der
Reihe zu versetzen, bis die letzte Animation erreicht ist.
Wählen Sie den Anfangszustand, der beim Start der Sequenz angezeigt werden soll.
Wählen Sie den Endzustand, der in die Sequenz aufgenommen werden soll.
