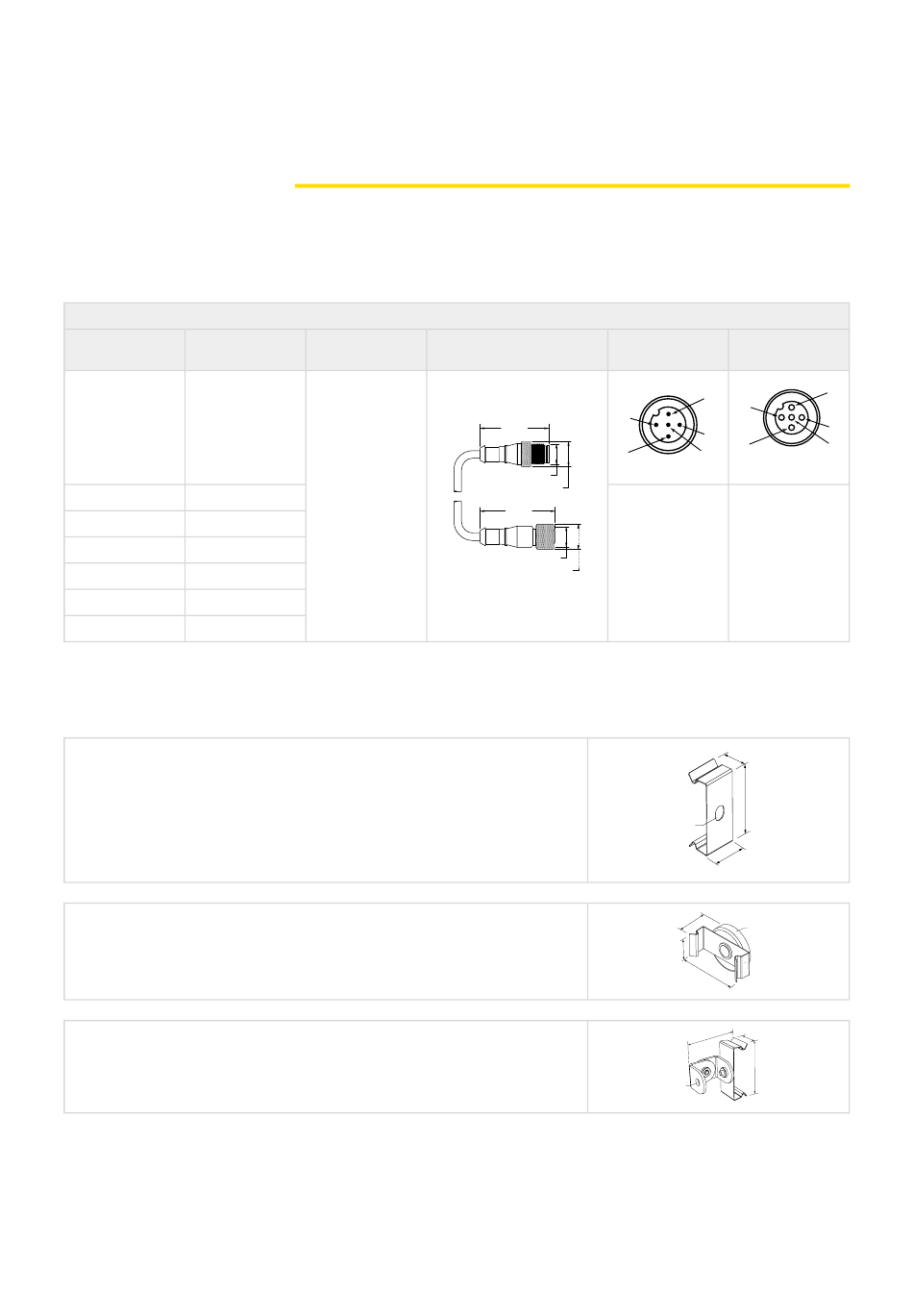

Kapitel 5
Anschlussleitungen
5-polige Anschlussleitungen, beidseitig vorkonfektioniert mit M12-Buchse an M12-Stecker
Typ Länge
MQDEC-501SS 0,31 m (1,02 ft)
MQDEC-503SS 0,91 m (2,99 ft)
MQDEC-506SS 1,83 m (6 ft)
MQDEC-512SS 3,66 m (12 ft)
MQDEC-515SS 5 m (16,4 ft)
MQDEC-530SS 9 m (29,5 ft)
MQDEC-550SS 15 m (49,2 ft)
Montagewinkel
LMBSD50
• Metall-Montagewinkel-Kit
• Befestigungsteile enthalten
LMBSD50MAG
• Magnetischer Montagewinkel-Kit
• Bis zu 7,26 kg (16 lb) Zugkraft
• Befestigungsteile enthalten
LMBSD50-180S
• Metall-Montagewinkel-Kit mit 180-Grad-Drehung
• Edelstahl
• Befestigungsteile enthalten
18-Feb.-25
Zubehör
Ausführung
Gerader Stecker/
gerade Buchse
© Banner Engineering Corp. Alle Rechte
vorbehalten. www.bannerengineering.com
Anschlussbelegung
Abmessungen
(Stecker)
2
40 Typ.
3
M12 x 1
ø 14,5
44 Typ.
1 = Braun
M12 x 1
2 = Weiß
ø 14,5
3 = Blau
Steckerbelegung
(Buchsen)
2
1
1
3
4
4
5
5
4 = Schwarz
5 = Grau
14.5
49
Ø6.5
20
22
Ø36
20
50
45
14.5
50
Ø6.4
