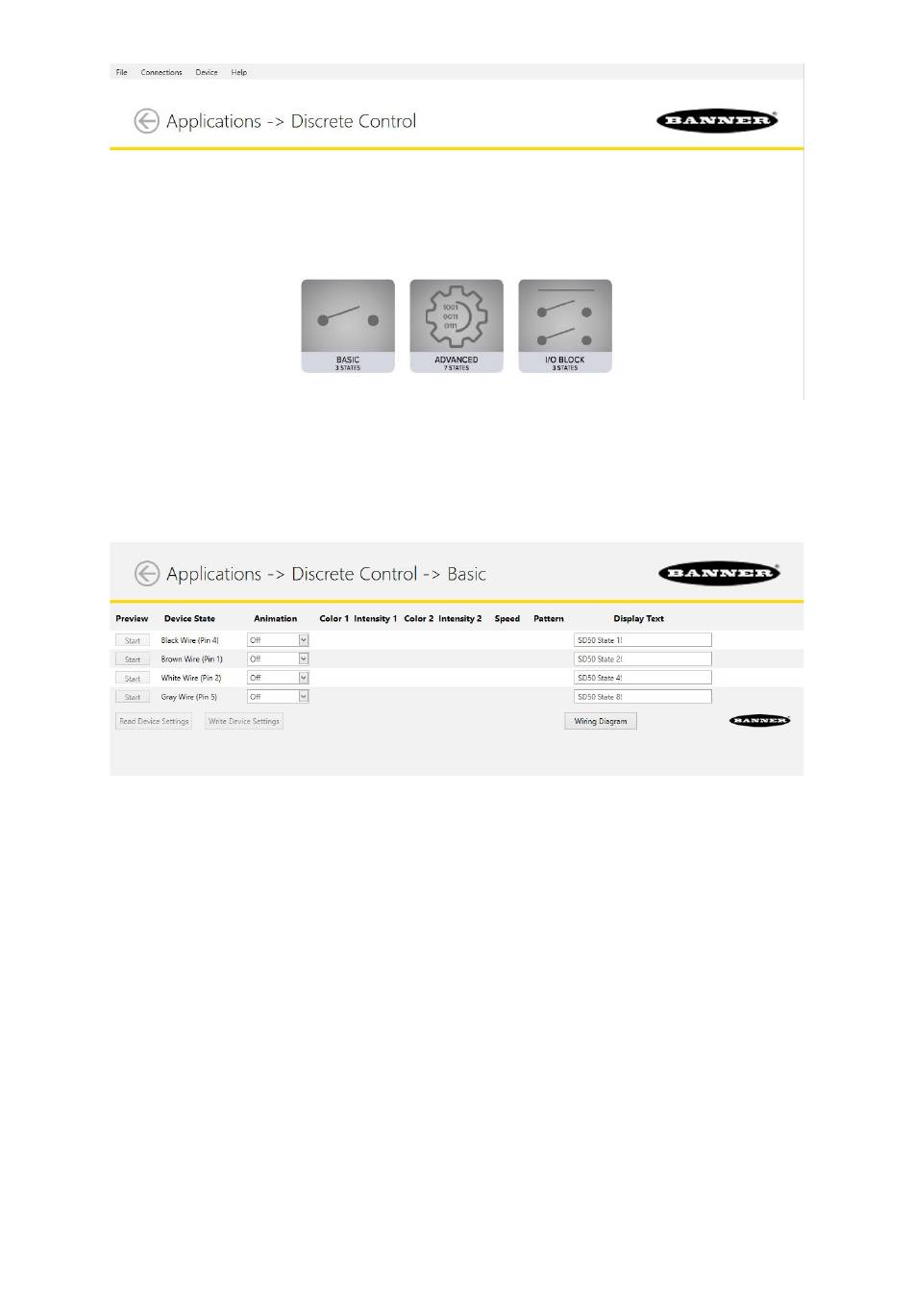

Einfacher E/A-Zustand

Einfache vier Zustände Steuerung. Im einfachen E/A-Zustand vorgenommene Konfigurationen weisen einem Zustand
jeweils eine Leitung zu, mit den folgenden Übersteuerungen:
• Pin 1 (braun) übersteuert Pin 4 (schwarz)
• Pin 2 (weiß) übersteuert die Pins 1 und 4 (braun und schwarz)
• Pin 5 (grau) übersteuert die Pins 1, 2 und 4 (braun, weiß und schwarz)

Erweiterter E/A-Zustand

Erweiterter standardmäßiger E/A-Zustand mit fünfzehn Zustandsoptionen für maximale Konfigurationsmöglichkeiten. Im
erweiterten E/A-Zustand vorgenommene Konfigurationen weisen den einzelnen Zuständen binäre
Verdrahtungskombinationen aller gültigen Eingänge zu. Sowohl die Anzeige-LEDs als auch der Anzeigetext können für
jeden der Zustände programmiert werden.
