Installationsanleitung
a-TroniX AX Core
RS485-Verkabelung zum Wechselrichter

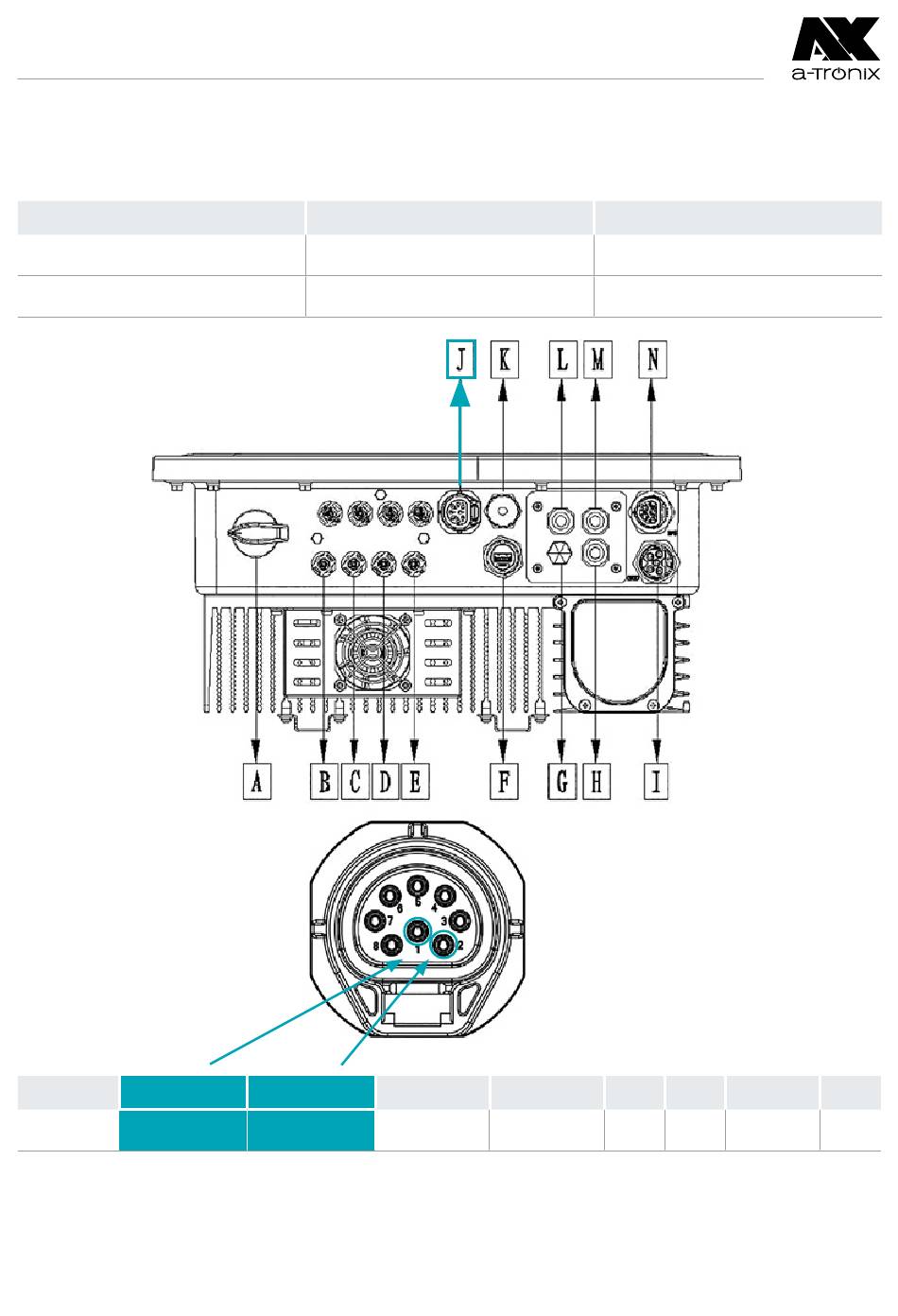

Der Wechselrichter wird über RS485 mit der Steuerung verbunden (Verbindung [J]).
Wechselrichter AX Core Extended RS485-Dongle
Logger 485A (PIN1) RS485 A A+
Logger 485B (PIN2) RS485 B B-
PIN 1 2 3 4 5 6 7 8
Definition Logger 485A Logger 485B Meter 485B Meter 485A GND GND RY_CON +12V
Abschlusswiderstände anpassen
Die Konfiguration ist identisch zu Kapitel 4.1 im Abschnitt AX Core Extended Ab-
schlusswiderstände konfigurieren.
