Installationsanleitung
a-TroniX AX Core
Verdrahtung des AX Core
Verbinden Sie das Messgerät mit dem AX Core für die RS485-Kommunikation:
Smart Meter
A
B

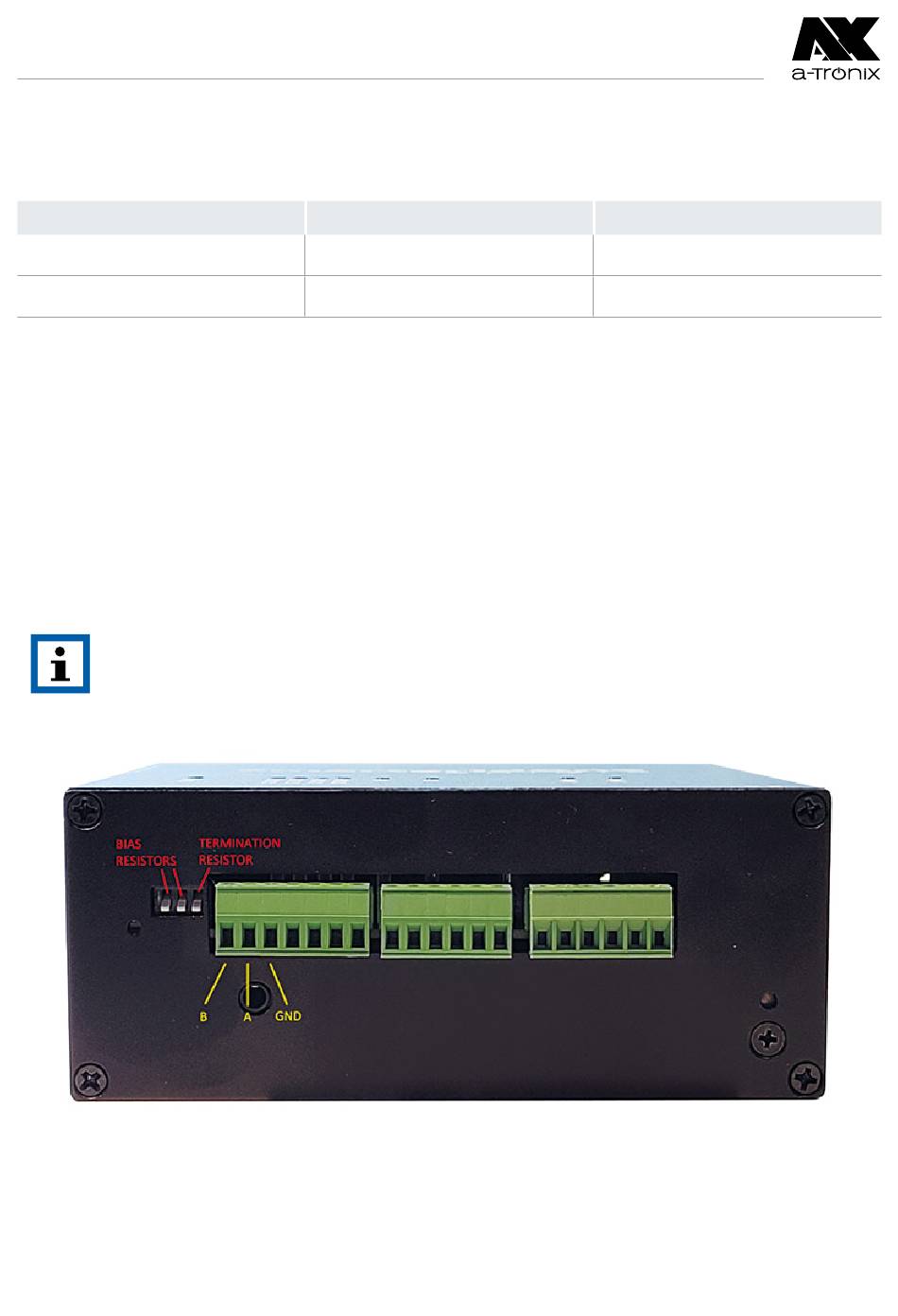

AX Core Extended Abschlusswiderstände konfigurieren
Links neben den E/A-Anschlüssen am AX Core Extended befinden sich drei DIP-
Schalter zum Terminieren und Vorspannen des RS485-Busses:
Stellen Sie den entsprechenden Schalter auf „Up", um den Abschlusswiderstand
zu aktivieren. Die Vorspannungswiderstände werden ebenfalls aktiviert, wenn die
entsprechenden DIP-Schalter auf „Up" gestellt sind.
Die richtige Konfiguration hängt von der Topologie des RS485-Busses ab. In den
meisten Fällen ist die Aktivierung aller Widerstände die richtige Wahl.
HINWEIS:
Wenn das AX Core nicht am Ende des Busses ist oder andere Geräte aktive
Vorspannungswiderstände besitzen, müssen Sie die Konfiguration anpassen.
Seite 12
AX Core Extended
RS485 A
RS485 B
RS485-Dongle
A+
B-
