Installationsanleitung
a-TroniX AX Core
4. Anschliessen weiterer a-TroniX
Geräte an das AX Core
4.1 RS485-Dongle und Energiezähler
RS485-zu-USB-Dongle anschließen
Schließen Sie den RS485-zu-USB-Dongle an einen der USB-A-Anschlüsse an.
Im Geräteassistenten erscheint er als „RS485-USB-Dongle".
Energiezähler (Smart Meter) hinzufügen (Beispiel: Chint DTSU 666)
Schließen Sie das Messgerät so an, dass es die elektrische Energie misst.
Verbinden Sie den RS485-Anschluss des Messgeräts über einige Drähte aus ei-
nem UTP-Kabel (siehe Anschluss über RS485 – Abbildung 1). Sie können eben-
falls die Modbus-Adresse sowie Baudrate und Parität am Messgerät einstellen.
Werkseitig sind diese Werte auf 9600 (Baudrate) und 1 (Adresse) festgelegt. Eine

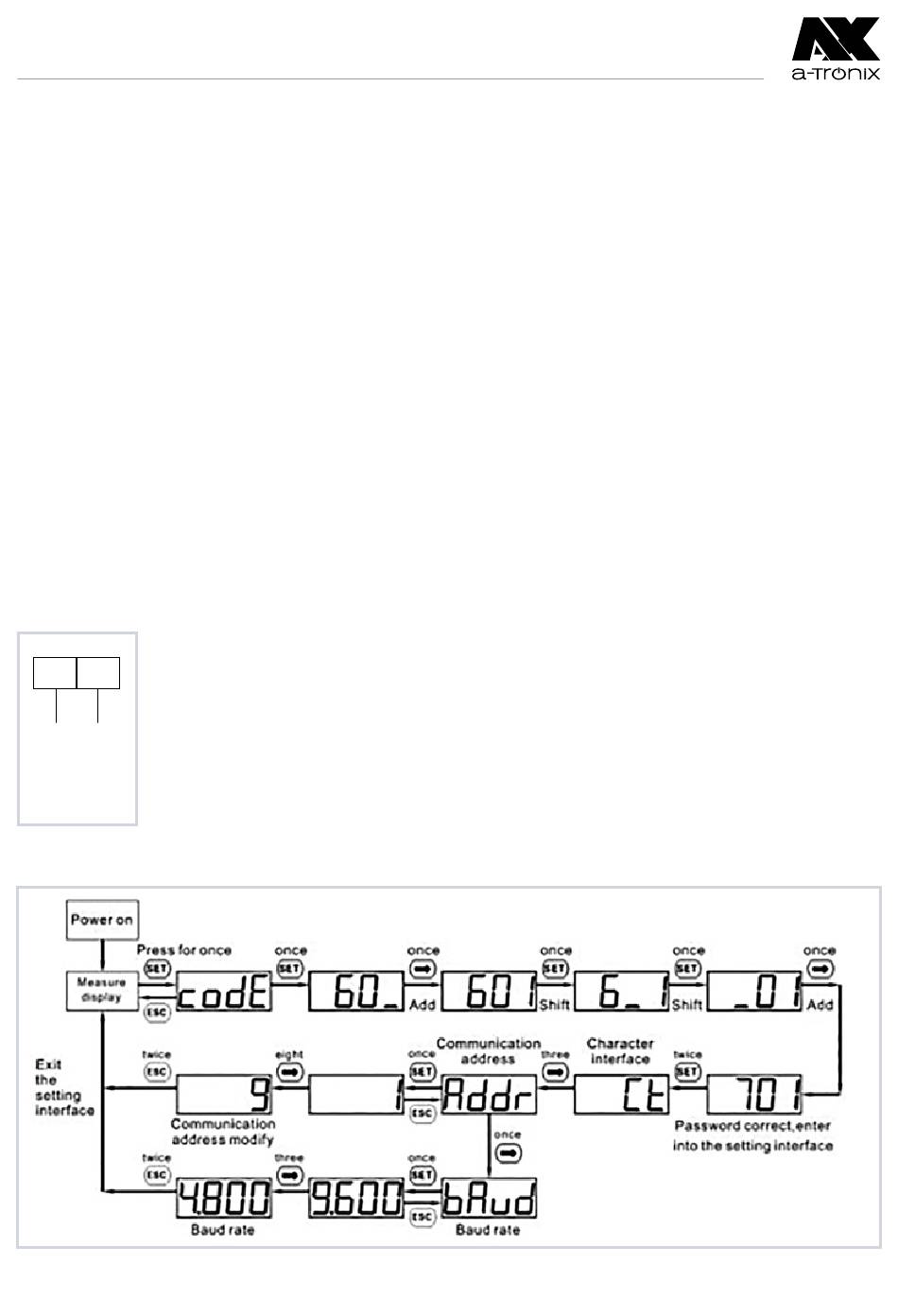

detaillierte Anleitung finden Sie auf dem folgenden Bild (Abbildung 2).
24 25
A B
RS485
Abbildung 1
Abbildung 2
atx035de1024 Seite 11
