a-TroniX AX CORE Installationsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für a-TroniX AX CORE

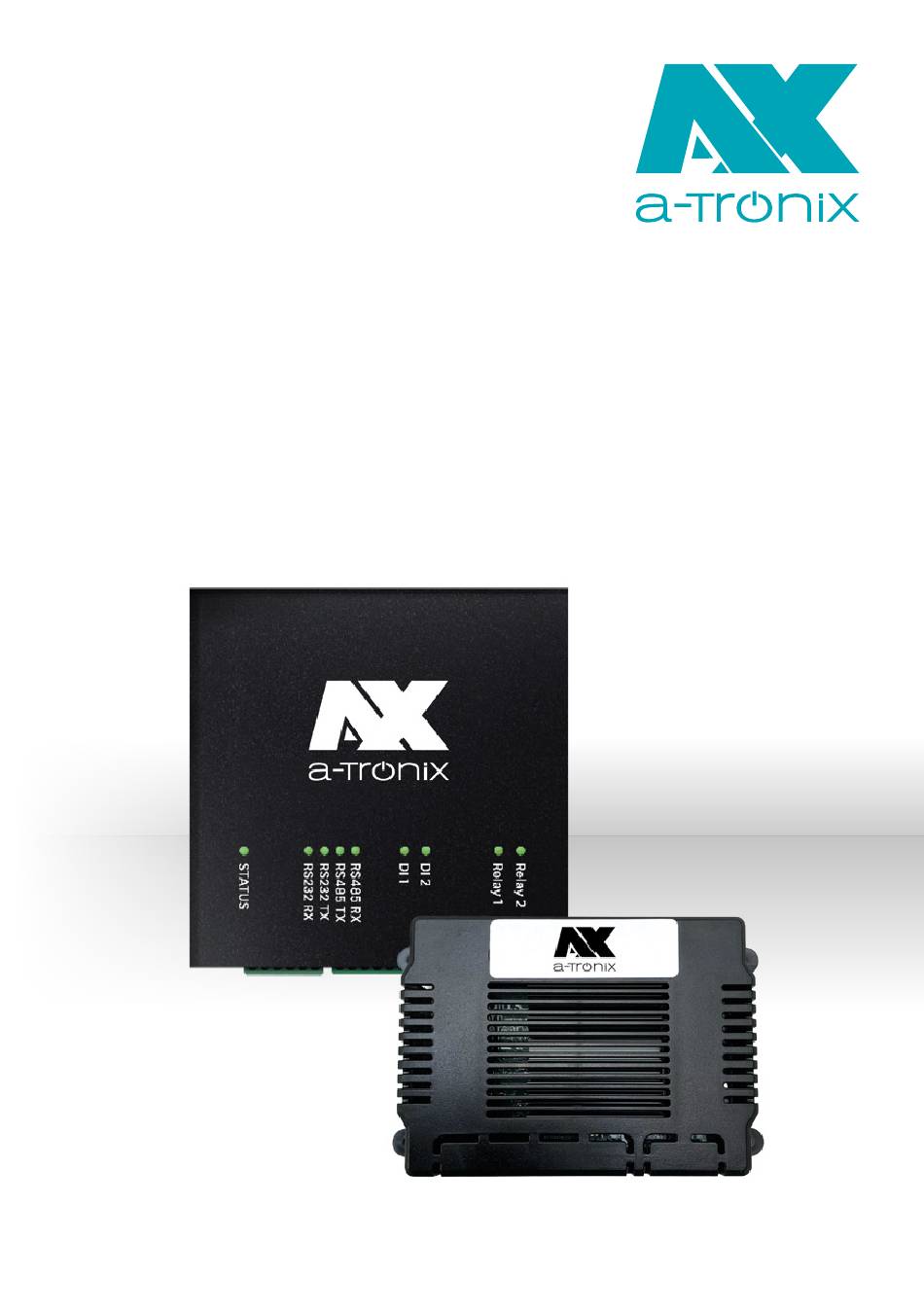

- Seite 1 Installationsanleitung a-TroniX AX CORE Home-Energy-Management-System (HEMS) atx035de1024...
-
Seite 2: Einleitung
Installationsanleitung a-TroniX AX Core EINLEITUNG Die Herausgabe und das Urheberrecht dieser Dokumentation verbleiben bei der Firma: AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Telefon +49 4101 37676-0 / Fax +49 4101 85475-66 info@akkusys.de / www.akkusys.de Vor Gebrauch sorgfältig durchlesen! -
Seite 3: Inhaltsverzeichnis
Wandmontage – AX Core 3.2 Wandmontage – AX Core Extended 3.3 Montage auf DIN-Schiene – AX Core Extended 3.4 Anschließen des Controllers 4. ANSCHLIESSEN WEITERER a-TroniX GERÄTE AN DAS AX CORE RS485-Dongle und Energiezähler 4.2 a-TroniX Wechselrichter 4.3 a-TroniX Wallbox 4.4 a-TroniX Wärmepumpe... -
Seite 4: Allgemeine Angaben
RJ45 Gigabit-Ethernet Ladestationen, Energiezähler, Unterstützte Gerätetypen Batteriesysteme, PV-Wechselrichter, Wärmepumpen und schaltbare Verbraucher Montage auf Hutschiene möglich Lieferumfang AX Core Basic AX Core Basic Extended AX Core Pro AX Core Pro Extended Controller, Netzteil, Extended Controller, Netzteil, RS485 Konverter Bohrschablone Seite 4... -
Seite 5: Sicherheit & Wartung
• Installieren Sie das Steuergerät nicht im Freien oder an einem Ort, der direkter Sonneneinstrahlung ausgesetzt ist. Vereinfachte EU-Konformitätserklärung Hiermit erklärt AKKU SYS, dass das Gerät (AX Core) mit der Richtlinie 2014/53/EU, der Richtlinie 2014/30/EU und der Richtlinie 2014/35/EU übereinstimmt. Weitere In- formationen zu der EU-Konformitätserklärung sind für Sie unter folgenden Inter- netadressen verfügbar:... - Seite 6 Installationsanleitung a-TroniX AX Core Blei-Säure-Batterien, in einem unbelüfteten Raum oder in Bereichen mit Über- schwemmungen, hoher Luftfeuchtigkeit oder fließendem Wasser. • Das Gehäuse des Steuergeräts darf nicht absichtlich mit der elektrischen Erde der Anlage verbunden werden. Elektrischer Schutz Die Stromversorgung des Steuergeräts muss durch die Installation eines exter- nen Leitungsschutzschalters (MCB) und eines Fehlerstromschutzschalters (RCCB) entsprechend den örtlichen Vorschriften für die Steckdose oder den Stromkreis,...
-
Seite 7: Anschliessen Der Ax Core Hardware
Installationsanleitung a-TroniX AX Core 3. Anschliessen der AX Core Hardware 3.1 Wandmontage – AX Core 1. Messen und bohren Sie 4 Löcher in die Wand (Schrauben und Dübel sind nicht im Lieferumfang des Geräts enthalten). 2. Schrauben Sie das Gerät an die Wand. -
Seite 8: Wandmontage - Ax Core Extended
Installationsanleitung a-TroniX AX Core 3.2 Wandmontage – AX Core Extended 1. Bohren Sie mit der beilie- genden Bohrschablone vier Löcher in die Wand. 2. Setzen Sie Dübel und Schrauben in die Löcher (nicht im Lieferumfang des Geräts enthalten). 3. Setzen Sie die Wandbefestigungsschlitze des Geräts über die Schrauben. -
Seite 9: Montage Auf Din-Schiene - Ax Core Extended
Installationsanleitung a-TroniX AX Core 3.3 Montage auf DIN-Schiene – AX Core Extended 1. Montieren Sie die DIN- Schienenhalterung mit den drei mitgelieferten Schrauben. Zum Anhängen einklicken 2. Hängen Sie den Controller mit der Halterung in die DIN-Schiene ein, drücken Sie ihn leicht nach unten, schieben Sie den Controller von sich weg und lassen ihn los. -
Seite 10: Anschließen Des Controllers
Installationsanleitung a-TroniX AX Core 3.4 Anschließen des Controllers 1. Verbinden Sie den Controller über den Ethernet-Anschluss (A) mit dem Internet. 2. Schließen Sie das Netzteil (B) an. Seite 10 atx035de1024... -
Seite 11: Anschliessen Weiterer A-Tronix Geräte An Das Ax Core
Installationsanleitung a-TroniX AX Core 4. Anschliessen weiterer a-TroniX Geräte an das AX Core 4.1 RS485-Dongle und Energiezähler RS485-zu-USB-Dongle anschließen Schließen Sie den RS485-zu-USB-Dongle an einen der USB-A-Anschlüsse an. Im Geräteassistenten erscheint er als „RS485-USB-Dongle“. Energiezähler (Smart Meter) hinzufügen (Beispiel: Chint DTSU 666) Schließen Sie das Messgerät so an, dass es die elektrische Energie misst. - Seite 12 Die richtige Konfiguration hängt von der Topologie des RS485-Busses ab. In den meisten Fällen ist die Aktivierung aller Widerstände die richtige Wahl. HINWEIS: Wenn das AX Core nicht am Ende des Busses ist oder andere Geräte aktive Vorspannungswiderstände besitzen, müssen Sie die Konfiguration anpassen. Seite 12...
-
Seite 13: A-Tronix Wechselrichter
Entfernen Sie die Verschlusskappe des USB-Steckplatzes. Falls ein Wifi-Dongle eingesteckt ist, ziehen Sie diesen heraus. Stecken Sie nun den USB-Stick, welcher dem AX Core beigelegt ist, ein. Schalten Sie nur den Gleichstromschalter ein. Ach- ten Sie darauf, dass die PV-Spannung über 120 V liegt. Warten Sie zehn Sekunden, bis das Display „FW Upgrade“... - Seite 14 Installationsanleitung a-TroniX AX Core Wechselrichtersteuerung aktivieren Die Steuerung über den Wechselrichter aktivieren und für den Zähler deaktivieren. Dies erfolgt über die Anzeige im Menü Feature Parm. Öffnen Sie das Feature Parm-Menü: 1. Menü aufrufen 2. Passwort eingeben (Standard: 0000) 3. „Settings“ wählen 4.
- Seite 15 Installationsanleitung a-TroniX AX Core Wechselrichter-Adresse festlegen 1. Menü „Settings“ öffnen und „Communication“ auswählen 2. RS485 und „Device ID“ wählen (zweites und drittes Bild). 3. Legen Sie die gewünschte Adresse fest (viertes Bild). Beachten Sie, dass bei mehreren Geräten an einem Bus jede Adresse eindeutig sein muss.
- Seite 16 Logger 485A (PIN1) RS485 A Logger 485B (PIN2) RS485 B Definition Logger 485A Logger 485B Meter 485B Meter 485A RY_CON +12V Abschlusswiderstände anpassen Die Konfiguration ist identisch zu Kapitel 4.1 im Abschnitt AX Core Extended Ab- schlusswiderstände konfigurieren. Seite 16 atx035de1024...
-
Seite 17: A-Tronix Wallbox
Relais für die verschiedenen Modi verwendet werden sollen. Relais offen bedeutet, dass sich die a-TroniX R290 Warmwasser Wärmepumpe im Normalbetriebsmodus befindet. Die Funktion Boosten ist nicht für die a-TroniX R290 Warmwasser Wärmepumpe verfügbar. Empfehlung für die Verdrahtung der Wärmepumpe ist „Relais 1 aus“ bedeutet Re- lais ist offen. -
Seite 18: Verbindungsaufbau Zur Konfigurationsseite
5.1 AX Core Konto anlegen und Gerät hinzufügen Falls Sie noch über kein AX Core Konto haben, rufen Sie registrierung.a-tronix.de auf, um sich zu registrieren. Dies ist nur bei der allersten Einrichtung eines AX Core Kontos notwendig. Öffnen Sie die AX Core App, siehe Kapitel 7.1. Geben Sie Ihre Emailadresse als Nutzer- name sowie Ihr Passwort ein. -
Seite 19: Ax Core Controller Einrichtung
Installationsanleitung a-TroniX AX Core 6. AX Core Controller Einrichtung 6.1 Einrichtungsassistent Wenn Sie sich zum ersten Mal anmelden, werden Sie von der Steuerung durch die folgenden Schritte geführt: 1. Geben Sie den Nennstrom des Hauptleistungsschalters ein. 2. Wählen Sie das Netzsystem der Anlage. -
Seite 20: Weitere Geräte Hinzufügen
Wählen Sie ein Gerät aus und durchlaufen Sie hierfür analog zu der Erklärung in Kapitel 6.3 die verschiedenen Schritte. Wenn es sich um ein a-TroniX Gerät han- delt, schließen Sie dieses bitte vorher entsprechend der Erklärung in Kapitel 4 an. -
Seite 21: Synchronisierung Mit Ax Core App
AX Core 6.6 Synchronisierung mit AX Core App Um das Gerät mit der AX Core App zu verknüpfen, gehen Sie in der App zu „Ver- knüpfung zur AX Core App“. Die Synchronisierung des AX Core ist der letzte Schritt, um Ihren AX Core online sichtbar zu machen. -
Seite 22: Ax Core App
Installationsanleitung a-TroniX AX Core 7. AX Core App 7.1 App Download Laden Sie sich unsere App im App Store runter: Laden Sie sich unsere App im Google Play Store runter: Laden Sie sich unsere Webapp runter: Seite 22 atx035de1024... -
Seite 23: Erste Anmeldung In Der Ax Core App
7.3 Anpassung der Benutzerverwaltung in der AX Core App Nachdem die Verbindung erfolgreich hergestellt ist, müssen Sie in der AX Core App Ihre gewünschte E-Mail-Adresse in der „Benutzerverwaltung“ hinterlegen. In der linken Spalte sehen Sie die Seriennummer Ihres Gerätes als Rolle. Hier gibt es vier Varianten: •... -
Seite 24: Weitere Ax Core Geräte Hinzufügen
Ihr Wunschpasswort ein. 7.4 Weitere AX Core Geräte hinzufügen Wenn Sie bereits ein AX Core Konto haben, dann können Sie darüber weitere AX Core Geräte hinzufügen. Klicken Sie dazu in der App auf Neuen Controller hinzu- fügen und geben Sie die Seriennummer und den Verifizierungscode des neuen Controllers ein. -
Seite 25: Zusätzliche Themen
Installationsanleitung a-TroniX AX Core 8. Zusätzliche Themen Besuchen Sie unser Online-Handbuch, um mehr über die folgenden erweiterten Themen zu erfahren: • Geräte gruppieren (Mehrere Energiezähler) • Erweiterungsmodule • Funktionsweise der App • Priorisierung der Geräte Scannen Sie diesen QR-Code, um das Online-Handbuch zu öffnen:... - Seite 26 Bei Rückfragen kontaktieren Sie uns gern! AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Telefon +49 4101 37676-0 · info@akkusys.de www.akkusys.de · akkusys.shop · www.a-tronix.de...
