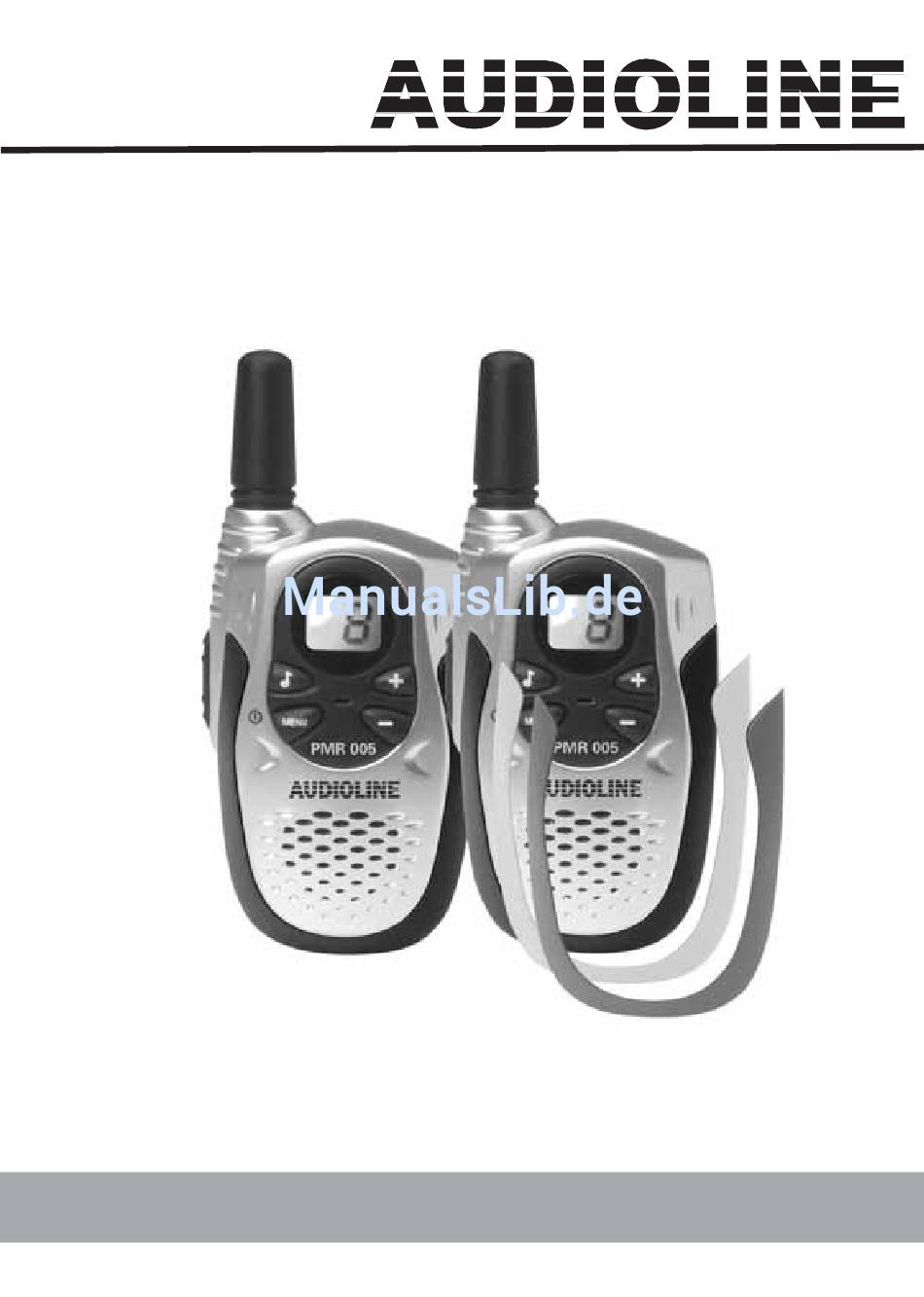

- Seite 1 Sprechfunkgeräte-Set Walkie-Talkie Set Bedienungsanleitung Operating Instructions PMR 005...
- Seite 2 PMR 005 Bedienungsanleitung __________ 1 Operating instructions _______...
-
Seite 3: Inhaltsverzeichnis
- Inhaltsverzeichnis - 1 Wichtige Hinweise ..............4 2 Bedienelemente..............6 3 Inbetriebnahme..............7 Verpackungsinhalt prüfen.................7 Batterien einsetzen ...................7 Gürtelclip entfernen oder anbringen..............7 Griffschalen auswechseln.................8 4 Bedienung ................9 Ein-/Ausschalten der Funkgeräte ..............9 Lautstärkeregelung ...................9 Kanalwahl ......................9 Gespräche zwischen den Funkgeräten............10 Anrufsignal senden ..................10 Reichweite der Funkgeräte................11 Erhöhung der maximalen Reichweite.............11... -
Seite 4: Wichtige Hinweise
- Wichtige Hinweise - Wichtige Hinweise Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Bei eventuell auftretenden Fragen, wenden Sie sich bitte an unseren Service unter der Service-Hotline 0180 5 00 13 88. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche aus. Bei Gewährleistungsansprüchen wenden Sie sich bitte an Ihren Fachhändler. - Seite 5 - Wichtige Hinweise - Wichtige Sicherheitshinweise Verwenden Sie die Funkgeräte nicht in explosionsgefährdeten Bereichen wie z. B. Brennstofflagern, Sprengbereichen, Chemielagern oder Bereichen in denen Chemikalien oder andere Feststoffe in der Luft vorhanden sind. Befolgen Sie immer alle Hinweisschilder. Bereiche mit Explosionsgefahr sind aber nicht immer deutlich markiert.
-
Seite 6: Bedienelemente
- Bedienelemente - Bedienelemente Antenne Display Auswahltaste + Auswahltaste - Menü- und Ein/Aus-Taste Gesprächstaste PTT Ruftaste... -
Seite 7: Inbetriebnahme
- Inbetriebnahme - Inbetriebnahme Verpackungsinhalt prüfen Zum Lieferumfang gehören: Zwei Funkgeräte mit Jeweils drei Griffschalen in verschiedenen Gürtelclip Farben pro Funkgerät eine Bedienungsanleitung Je nach Ausführung befinden sich die Batterien bereits im Lieferumfang. Batterien einsetzen Sie benötigen je Gerät drei Batterien des Typs AAA 1.5V. Bitte verwenden Sie neue hochwertige Alkaline-Batterien. -
Seite 8: Griffschalen Auswechseln
- Inbetriebnahme - Griffschalen auswechseln Ihre Funkgeräte wurden mit jeweils drei farbigen Griffschalen ausgeliefert, die Sie bei Bedarf auswechseln können. Um eine Griffschale auszuwechseln, gehen Sie wie folgt vor: Griffschale entfernen Entfernen Sie den Gürtelclip (siehe 3.3) und öffnen Sie das Batteriefach. -
Seite 9: Bedienung
- Bedienung - Bedienung Ein-/Ausschalten der Funkgeräte MENU Um ein Funkgerät einzuschalten, halten Sie die Ein/Aus-Taste bis zu einem Signalton gedrückt. Das Display zeigt den aktuell eingestellten Kanal zwischen 1 und 8. MENU Zum Ausschalten des Funkgerätes wieder die Ein/Aus-Taste bis zu einem Signalton gedrückt halten. -
Seite 10: Gespräche Zwischen Den Funkgeräten
- Bedienung - Gespräche zwischen den Funkgeräten Um selbst zu sprechen, drücken Sie die Gesprächstaste PTT auf der linken Seite. Halten Sie das Gerät ca. 5 cm vom Mund entfernt und sprechen Sie in normaler Lautstärke. Lassen Sie danach die Gesprächstaste wieder los. -
Seite 11: Reichweite Der Funkgeräte
- Bedienung - Reichweite der Funkgeräte Die Funkgeräte haben im Freien eine Reichweite von bis zu 3 km. Diese maximale Reichweite kann durch bestimmte Umstände verringert werden. Bei flachen, offenen Bedingungen erreichen Sie die maximale Reichweite. Befinden sich Gebäude oder Bäume im Signalweg wird die Reichweite verringert. -
Seite 12: Wichtige Informationen
- Wichtige Informationen - Wichtige Informationen Technische Daten PMR Kanal Frequenzen (MHz) : Kanal 1: 446,00625 Kanal 5: 446,05625 Kanal 2: 446,01875 Kanal 6: 446,06875 Kanal 3: 446,03125 Kanal 7: 446,08125 Kanal 4: 446,04375 Kanal 8: 446,09375 Kanaltrennung 12.5 kHz Sendeleistung 500mW Audio Ausgang... -
Seite 13: Garantie
Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AUDIOLINE - Gerät gekauft haben. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Für Batterien oder Akkus, auch für den Fall, dass diese im Lieferumfang enthalten sind, wird keine Garantie gewährt. -
Seite 14: Konformitätserklärung/Ce-Zeichen
überein. Dies wird durch das CE-Zeichen bestätigt. 1999/5/EC“ Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.audioline.de. 0336 Dieses Produkt ist für den Betrieb innerhalb Deutschlands entwickelt worden. Dieses Produkt arbeitet auf einer nicht EU- harmonisierten Frequenz (446 MHz) und darf daher außerhalb... - Seite 15 - Contents - 1 Important information............16 2 User controls ..............18 3 Setting up ................19 3.1 Check contents of pack............19 3.2 Fitting the batteries..............19 3.3 Removing and fitting the belt clip ..........19 3.4 Changing the moulded grip ............. 20 4 Operation................
-
Seite 16: Important Information
- Important information - Important information Please read these operating instructions carefully. If you should have any questions, please contact our Service Department on the Hotline number 0180 5 00 13 88. Under no circumstances open the unit yourself and do not try to carry out your own repairs. - Seite 17 - Important information - Important safety information Do not use the radios in areas where there is a risk of explosion, such as fuel stores, blasting areas, chemical stores or areas in which chemicals or other solids are present in the air. Always follow all information signs.
-
Seite 18: User Controls
- User controls - User controls 1. Aerial 2. Display 3. Selector button + 4. Selector button - 5. Menu and On/Off button 6. Talk button PTT 7. Call button... -
Seite 19: Setting Up
- Setting up - Setting up Check contents of pack The following items are supplied: two radios with belt clip three moulded grips in different colours for each radio one instruction manual Depending on the model, the batteries may already be included with the unit. Fitting the batteries For each unit you will require three type AAA 1.5V batteries. -
Seite 20: Changing The Moulded Grip
- Setting up - Changing the moulded grip Your radios are each supplied with three coloured moulded grips, which you can change as required. To change the moulded grip, proceed as follows: Removing the grip Remove the belt clip (see 3.3) and open the battery compartment. Now carefully lever the moulded grip out of the fixing at position 1 using a screwdriver. -
Seite 21: Operation
- Operation - Operation Switching the radios on and off MENU To switch on the radio, hold the On/Off button pressed until a signal tone sounds. The display will show the currently selected channel between 1 and 8. MENU To switch the radio off, hold the On/Off button pressed once more until a signal tone sounds. -
Seite 22: Calls Between Radios
- Operation - Calls between radios To speak yourself, press the PTT talk button on the left-hand side. Hold the unit about 5 cm from your mouth and speak in a normal voice. When you have finished, release the talk button. The person you are speaking to will hear a signal tone (Roger beep) when you have released the talk button. -
Seite 23: Range Of The Radios
- Operation - Range of the radios The radios have a range of up to 3 km outdoors. This maximum range can be reduced under certain circumstances. You can achieve maximum range in open, flat conditions. If there are buildings or trees in the signal path then the range will be reduced. -
Seite 24: Important Information
- Important information - Important information Technical data PMR channel frequencies (MHz): Channel 1: 446.00625 Channel 5: 446.05625 Channel 2: 446.01875 Channel 6: 446.06875 Channel 3: 446.03125 Channel 7: 446.08125 Channel 4: 446.04375 Channel 8: 446.09375 Channel separation 12.5 kHz Transmitter power 500mW Audio output... -
Seite 25: Warranty
- Important information - Warranty AUDIOLINE equipment is manufactured and tested in accordance with the most up to date production methods. Selected materials and highly developed technology ensure trouble-free operation and long life. If your unit should develop a fault within the guarantee period, however, please contact the shop where you bought your AUDIOLINE equipment exclusively and have your purchase receipt available for inspection. -
Seite 26: Declaration Of Conformity/Ce Mark
The radios complies with the basic requirements of the R&TTE Directive „ . This is confirmed by the CE mark. 1999/5/EC“ Please refer to the free download in our Website www.audioline.de for complete declaration of conformity. 0336 This product was developed for the operation within Germany. It... - Seite 28 WICHTIGE GARANTIEHINWEISE Die Garantiezeit für Ihr AUDIOLINE - Produkt beginnt mit dem Kaufdatum. Ein Garantieanspruch besteht bei Mängeln, die auf Material- oder Herstellungsfehler zurückzuführen sind. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss...
