Hoval ZN1 Mini-3 Montage

FR
Montage
Module supplémentaire ZN1
Mini-3 / Uno-3 / UltraGas
L'installation et la mise en service de régulateurs électriques sont réservées aux professionnels. C'est
pourquoi ces instructions s'adressent aux professionnels. Les installations électriques peuvent exclusi-
vement être exécutées par des électriciens qualifiés.
Le montage de ce module supplémentaire permet de piloter d'autres circuits de chauffage. Ce module est
constitué d'un régulateur de chauffage, de câbles de liaison et de 2 réglettes de connexion.
La chaudière doit se trouver hors tension! (débranchée du secteur)

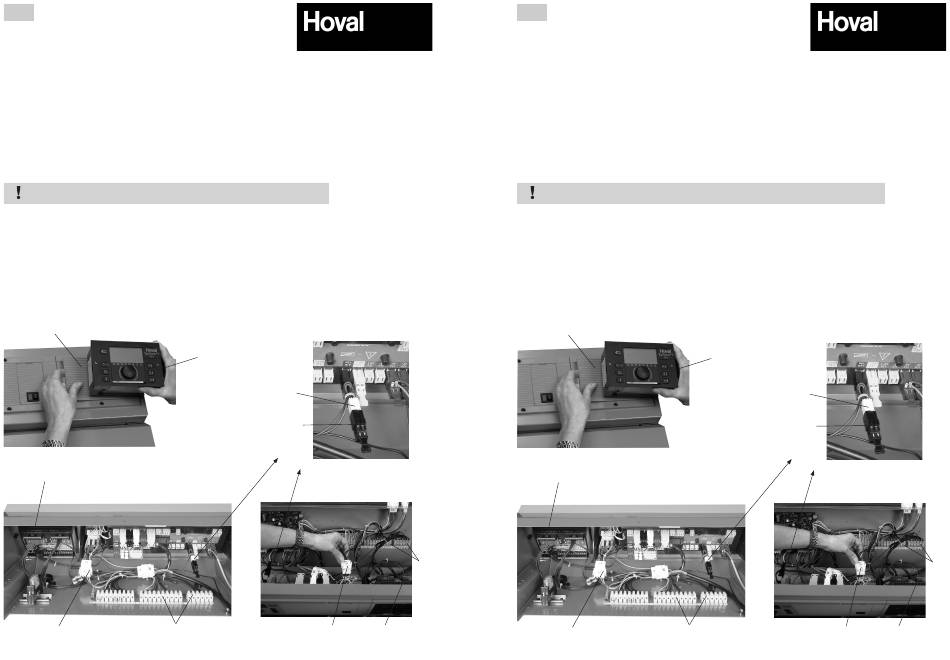

1. Déposer la paroi arrière du coffret de commande resp. ouvrir.
2. Poser la réglette de connexion (2).
3. Confectionner le connecteur XZ (3).
4. Repousser le couvercle borgne (4) depuis l'intérieur.
5. Brancher les connecteurs X1 - X4 (5).
6. Monter le régulateur de chauffage (6).
7. Intercaler le connecteur intermédiaire (7) du ZN1 entre la prise (T2B) et la fiche existence (7a).
A cet effet: - Séparer la fiche existante (7a) de la réglette (T2B).
- Introduire la fiche débranchée à l'arrière sur le connecteur intermédiaire, et relier ce der-
nier à la prise (T2B) sur la réglette.
4
5
Mini-3 / Uno-3
3 2
6
7
7a
UltraGas
3
EN
Mounting
4 204 353 / 01
Additional module ZN1
Mini-3 / Uno-3 / UltraGas
Electrical regulators may only be installed and put into operation by specialists, which is why these in-
structions are intended for the specialist. Electrical installations may only be carried out by licensed
electricians.
The installation of this additional module makes it possible to control additional heating circuits. The additi-
onal module consists of a heating regulator, a connection cable and two terminal strips.
The boiler must be from voltage! (disconnected from the mains supply
1. Remove the rear panel of the control box resp. open.
2. Fit the terminal strips (2).
3. Set up the plug connection XZ (3).
4. Press out the blanking plate (4) from the inside.
5. Plug in X1 - X4 (5)
6. Install the heating regulator (6)
7. Connect the adaptor plug (7) of the ZN1 between the socket (T2B) and the available plug (7a).
In addition: - Unplug the available plug (7a) from the terminal strip (T2B).
5
2
5
- Plug the unplugged plug into the rear of the terminal block and then plug this unit back
into the terminal strips in socket (T2B).
4
6
Mini-3 / Uno-3
3 2
4 204 353 / 01
7
7a
UltraGas
2
3 5
