PARASOL Zenith AWC
Einregulierung
"Flow Control"
Volumenstromüberwachung
Kontrollmessung

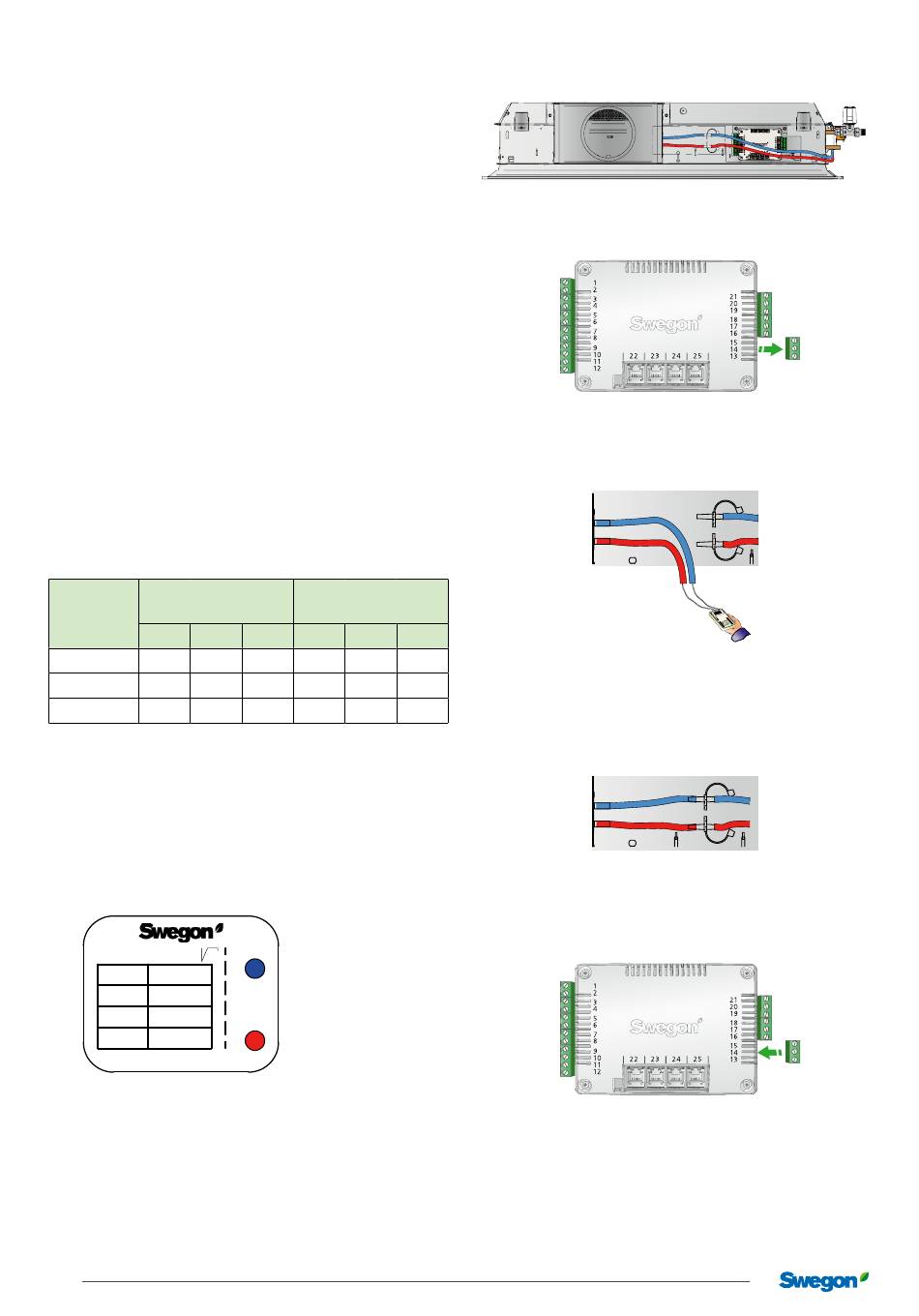

1. Lösen Sie den dreipoligen Stecker (13, 14, 15), der vom
Klappenmotor kommt, vom Regler
2. Trennen Sie die Druckschläuche vorsichtig von dem
Messstutzen ab, der sich an den Verbindungsstücken
vor dem Regler befindet
3. Messen Sie den Differenzdruck
4. Berechnen Sie den Luftvolumenstrom gemäß q =
k*√Δp
5. Verbinden Sie die Druckschläuche mithilfe von
Verbindungsstücken miteinander (Stellen Sie dabei sicher,
dass die Schläuche am korrekten Ausgang angeschlossen
werden)
6. Schließen Sie den Stecker des Klappenmotors am
Regler an
Volumenstromtoleranz
Min.
Stutzen
Volumenstrom**
ø
l/s
m³/h
125
8
29
160
16
57
200
24
86
* Installiert gemäß Anweisung
** Bei Volumenströmen unterhalb des niedrigsten empfohlenen
Werts können wir keine Toleranzen garantieren.
K-Faktor
Ein Etikett, das den K-Faktor für das Produkt mit Luft-
anschluss ø125/160/200 anzeigt, befindet sich am
Luftanschluss.
K-factor ZENITH
q=k*
p
Size
K-factor
125
6.7
160
12.5
200
20.4
The right to design changes is reserved.
Current data according to product selection program.
Etikett mit den K-Faktor-Werten.
12
Konstruktionsänderungen vorbehalten
Toleranz Q* ±5 %,
mindestens aber ±x
cfm
l/s
m³/h
17
2
7
34
2
7
51
2
7
Pressure
-
+
82220501
2024-12-23
Lösen Sie den dreipoligen Stecker (13, 14, 15), der vom Klappen-
motor kommt, vom Regler.
cfm
4
Trennen Sie die Druckschläuche vorsichtig von dem Messstut-
zen ab, der sich an den Verbindungsstücken vor dem Regler
4
befindet.
4
Messen Sie den Differenzdruck.
Berechnen Sie den Luftvolumenstrom gemäß q = k*√Δp.
Verbinden Sie die Druckschläuche mithilfe von Verbindungsstü-
cken miteinander (Stellen Sie dabei sicher, dass die Schläuche am
korrekten Ausgang angeschlossen werden).
Schließen Sie den Stecker des Klappenmotors am Regler an.
