Seite 13: Für Den Installateur
FÜR DEN INSTALLATEUR Erforderliche Werkzeuge für die Installation Inhalt Kreuzschlitzschraubenzieher 4 mm Sechskantschlüssel Stufe Kelchwerkzeug für R290/R32* 1. VOR DER INSTALLATION ..... 1 7. ANSCHLIESSEN EINES SCHNITTSTEL- Maßstab Verteiler des Messgerätes für R290 2. INSTALLATION DES INNENGERÄTES ..5 LEN-/VERBINDUNGSKABELS AN DIE 3. INSTALLATION DES AUSSENGERÄTES ..7 KLIMAANLAGE ..........11 Messer oder Schere Vakuumpumpe*...
Seite 14: Wahl Des Installationsortes
• Orte, an denen große Mengen von flüchtigen organischen Verbindungen auftreten, einschließlich Phthalat-Verbindungen, Formaldehyd usw., die zu • Dieses mit der Wi-Fi-Schnittstelle ausgestattete Innengerät darf nicht an Sys- chemischer Spaltung führen können. temen von Mitsubishi Electric installiert und mit ihnen verbunden werden, die • Das Gerät muss so gelagert werden, dass mechanische Beschädigungen anwendungskritische Kühlung oder Heizung bereitstellen. vermieden werden.
Seite 15: Technische Daten
Innen-/Außengerät- füllmenge *7 Netzspan- Stromversorgung Innengerät Außengerät Frequenz Trenn- Verbindungskabel Gas / Flüssigkeit nung *2, *10 schalters *2, *10 MUZ-RZ25VU MSZ-RZ25VU 3-adrig MUZ-RZ25VUHZ 10 A MSZ-RZ35VU 1,0 mm² ø9,52 / 6,35 mm MUZ-RZ35VU 490 g (0,8 mm) 4-adrig 230 V 50 Hz 3-adrig MSZ-RZ35VU...
Seite 16: Installationsdiagramm
1-4. INSTALLATIONSDIAGRAMM ZUBEHÖR AM MONTAGEORT ERFORDERLICHE TEILE Überprüfen Sie vor der Installation das Vorhan- (A) Innen-/Außengerät-Verbindungskabel*1 Ablaufschlauch densein folgender Teile. oder (oder Schlauch aus Weich-PVC, 15 mm In- (B) Verlängerungsrohr <Innengerät> nendurchmesser oder Hart-PVC-Rohr VP16) (C) Wanddurchbruchhülse (1) Montagetraverse (K) Stromversorgungskabel*1 (D) Wanddurchbruchabdeckung (2) Montagetraversen-Befestigungsschraube 4 × 25 mm 5 (E) Rohrbefestigungsband 2 - 5 (3) Fernbedienung Hinweis:...
Seite 17: Installation Des Innengerätes
WICHTIGE HINWEISE • Prüfen Sie, dass die Kabel nicht Abnutzung, Korrosion, übermäßigem Druck, Abflussrohr für Außengerät Vibrationen, scharfen Kanten oder anderen nachteiligen Umwelteinflüssen <Nur Typ VU> ausgesetzt sind. Die Prüfung muss auch die Auswirkungen von Alterung oder • Bringen Sie das Abflussrohr vor dem Anschluss kontinuierlichen Vibrationen durch Quellen wie Kompressoren oder Lüfter der Rohrleitungen für Innen- und Außengeräte berücksichtigen.
Seite 18: Verrohrung Und Abflussrohr
2-4. VERROHRUNG UND ABFLUSSROHR Verrohrung von links oder hinten links Verrohrung Für links Filzband (4) Hinweis: herausgeführte • Bringen Sie den Ablaufschlauch unterhalb der Verrohrungsband (G) Verrohrungsband (G) Bringen Sie unbedingt den Ablauf- Verrohrung Kältemittelverrohrung an. Filzband (4) ausschneiden. Flüssigkeitsrohr schlauch und die Ablasskappe wieder •...
Seite 19: Installation Des Aussengerätes
3. INSTALLATION DES AUSSENGERÄTES 3-1. ANSCHLIESSEN DER KABEL FÜR DAS AUSSENGERÄT A (mm) Anzugsmoment Rohrdurchmesser Mutter 1) Öffnen Sie die Wartungsblende. Klemmwerkzeug (mm) (mm) N•m kgf•cm 2) Schließen Sie das vom Innengerät kommende Innen-/Außengerät-Verbin- für R290/R32 dungskabel (A) richtig an der Klemmleiste an. Achten Sie auf die richtige ø6,35 (1/4”) 13,7 - 17,7 140 - 180...
Seite 20: Entleerung, Lecktest Und Testlauf
4. ENTLEERUNG, LECKTEST UND TESTLAUF 4-1. ENTLEERUNG UND LECKTEST 4-2. TESTLAUF 1) Nehmen Sie die Wartungsanschlusskappe des Absperrventils an der Seite des 1) Stecken Sie den Netzstecker in die Netzsteckdose und/ Gasrohres des Außengerätes ab. (Die Absperrventile sind ab Werk vollständig oder schalten Sie den Trennschalter ein. geschlossen und die Kappen sind angebracht.) 2) Drücken Sie die Taste E.O. SW einmal für Kühlbetrieb (COOL) 2) Verbinden Sie das Unterdruckmesser-Rohrverzweigungsventil und die Vaku- und zweimal für Heizbetrieb (HEAT).
Seite 21: Einstellen Der Installationsposition
4-3. AUTOMATISCHE STARTWIEDERHOLUNGSFUNKTION 4-4. EINSTELLEN DER INSTALLATIONSPOSITION Dieses Produkt ist mit einer automatischen Startwiederholungsfunktion ausge- Vergessen Sie nicht, die Position des Innengeräts über die Fernbedienung stattet. Wenn die Stromversorgung während des Betriebs etwa aufgrund eines festzulegen. Stromausfalls unterbrochen wird, wird automatisch der Betrieb mit den zuvor ge- Installationsposition: wählten Einstellungen wiederaufgenommen, sobald die Stromversorgung wieder Links:...
Seite 22: Verbindungskonfiguration Der Wi-Fi-Schnittstelle
5. VERBINDUNGSKONFIGURATION DER Wi-Fi-SCHNITTSTELLE Dieses Produkt ist standardmäßig mit einer Wi-Fi-Schnittstelle ausgestattet. Lesen Sie zur Verbindung mit dem Router die mit dem Innengerät gelieferte SETUP QUICK REFERENCE GUIDE (KURZANLEITUNG FÜR DIE KONFIGURATION) und BEDIENUNGSANLEITUNG. 6. NEUAUFSTELLUNG UND WARTUNG 6-1. ENTFERNEN UND INSTALLIEREN DER GEHÄU- 6-4. KÄLTEMITTELSENSOR SEABDECKUNG •...
Seite 23: Anschliessen Eines Schnittstellen-/Verbindungskabels An Die Klimaanlage
7. ANSCHLIESSEN EINES SCHNITTSTELLEN-/VERBINDUNGSKABELS AN DIE KLIMAANLAGE • Schließen Sie das SCHNITTSTELLEN-/VERBINDUNGSKABEL mit dem Anschlusskabel an der Elektronikplatine des Innengeräts an. • Kürzen oder Verlängern des SCHNITTSTELLEN-/VERBINDUNGSKABELS kann zu fehlerhafter Verbindung führen. Das Anschlusskabel nicht zusammen mit dem Stromversorgungskabel, dem Anschlusskabel des Innen-/Außengeräts und/oder dem Erdungskabel verlegen. Zwischen dem Anschlusskabel und den genannten Kabeln einen möglichst großen Abstand einhalten. • Der dünne Teil des Verbindungskabels sollte dort verstaut und untergebracht werden, wo der Kunde es nicht berühren kann. Anschließen Dünner Teil des Verbindungskabels.

Diese Anleitung auch für:

Msz-rz35vu Msz-rz50vu Muz-rz25vu Muz-rz25vuhz Muz-rz35vu Muz-rz35vuhz ... Alle anzeigen

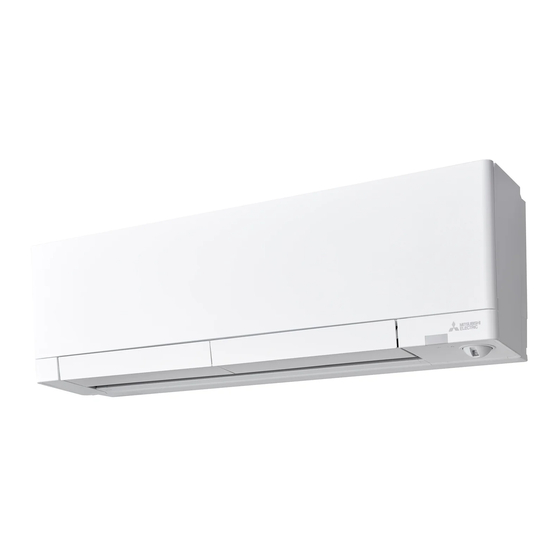

Mitsubishi Electric MSZ-RZ25VU Installationsanleitung
