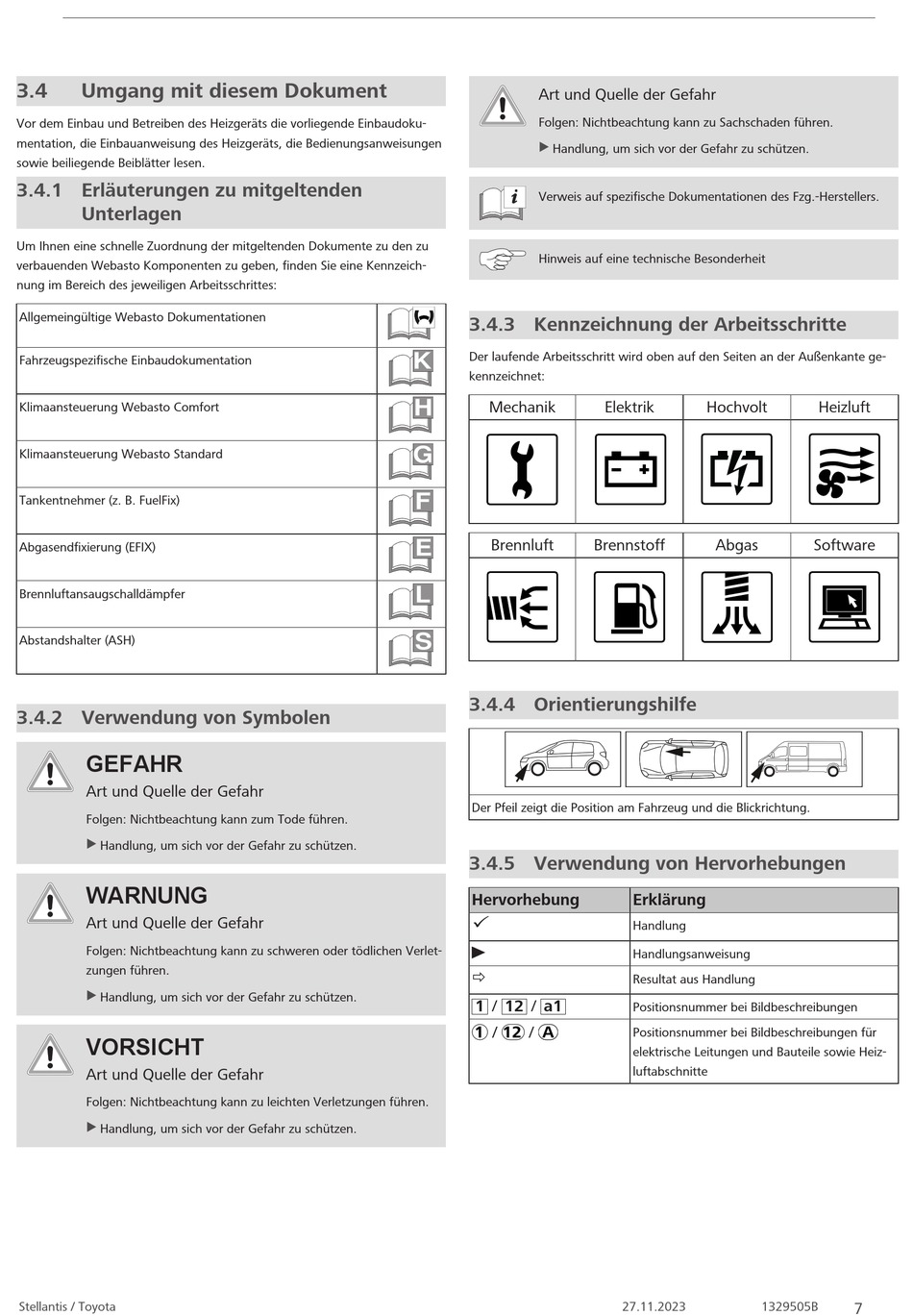

Umgang mit diesem Dokument
Vor dem Einbau und Betreiben des Heizgeräts die vorliegende Einbaudoku-
mentation, die Einbauanweisung des Heizgeräts, die Bedienungsanweisungen
sowie beiliegende Beiblätter lesen.
3.4.1 Erläuterungen zu mitgeltenden
Unterlagen
Um Ihnen eine schnelle Zuordnung der mitgeltenden Dokumente zu den zu
verbauenden Webasto Komponenten zu geben, finden Sie eine Kennzeich-
nung im Bereich des jeweiligen Arbeitsschrittes:
Allgemeingültige Webasto Dokumentationen
Fahrzeugspezifische Einbaudokumentation
Klimaansteuerung Webasto Comfort
Klimaansteuerung Webasto Standard
Tankentnehmer (z. B. FuelFix)
Abgasendfixierung (EFIX)
Brennluftansaugschalldämpfer
Abstandshalter (ASH)
3.4.2 Verwendung von Symbolen
GEFAHR
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zum Tode führen.
u
Handlung, um sich vor der Gefahr zu schützen.
WARNUNG
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zu schweren oder tödlichen Verlet-
zungen führen.
u
Handlung, um sich vor der Gefahr zu schützen.
VORSICHT
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zu leichten Verletzungen führen.
u
Handlung, um sich vor der Gefahr zu schützen.
Stellantis / Toyota
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zu Sachschaden führen.
u
Handlung, um sich vor der Gefahr zu schützen.
Verweis auf spezifische Dokumentationen des Fzg.-Herstellers.
Hinweis auf eine technische Besonderheit
3.4.3 Kennzeichnung der Arbeitsschritte
Der laufende Arbeitsschritt wird oben auf den Seiten an der Außenkante ge-
K
F
kennzeichnet:
H
Mechanik
F
G
F
F
F
Brennluft
E
F
L
F
S
F
3.4.4 Orientierungshilfe
Der Pfeil zeigt die Position am Fahrzeug und die Blickrichtung.
3.4.5 Verwendung von Hervorhebungen
Hervorhebung
1 / 12 / a1
/
/
Elektrik
Hochvolt
Brennstoff
Abgas
Erklärung
Handlung
Handlungsanweisung
Resultat aus Handlung
Positionsnummer bei Bildbeschreibungen
Positionsnummer bei Bildbeschreibungen für
elektrische Leitungen und Bauteile sowie Heiz-
luftabschnitte
27.11.2023
1329505B
Heizluft
Software
7
