Twin Busch TW F-100 Installation, Bedienung Und Wartung Seite 22

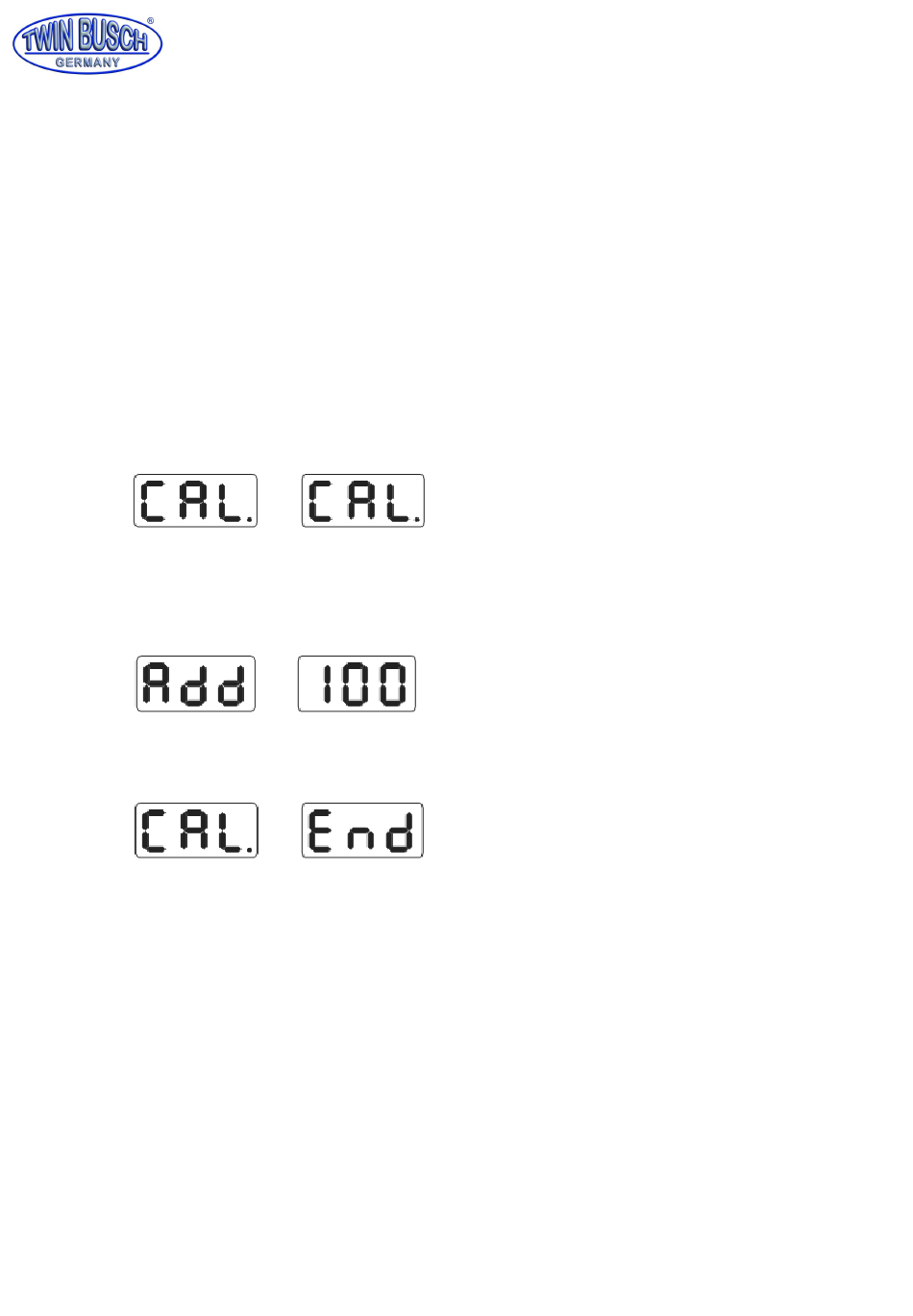

9.13 Selbstkalibrierung des Dynamik-Ausgleichs
Die Selbstkalibrierung des Dynamik-Ausgleichs wurde bereits ab Werk abgeschlossen, aber die
Systemparameter können wegen des langen Transports oder wegen langer Nutzung unterschiedlich sein. Dies
kann zu Fehlern führen. Deshalb kann der Nutzer nach einiger Zeit eine Selbst-Kalibrierung durchführen.
1) Nachdem die Maschine eingeschaltet und die Initialisierung abgeschlossen wurde (Abbildung:
Klemmengegengewicht an beiden Felgenkanten) müssen Sie eine ausgewuchtete Felge mittlerer Größe
installieren, die an das Gegengewicht geklemmt werden kann. Geben Sie die Daten der Felge gemäß 9.5
Die Eingabemethoden für die Felge- und Ausgleichdaten ein.
2) Drücken Sie auf [FINE] + [SET] (folgende Abbildung), drehen Sie das Rad bei abgeschalteter Anzeige von
Hand, lassen Sie das Rad los, damit es sich drehen kann. Wenn auf der Anzeige „REDUCE" steht,
bedeutet dies, dass die Drehgeschwindigkeit zu schnell ist. Wenn die Drehgeschwindigkeit eine normale
Geschwindigkeit erreicht, steht auf der Anzeige „RUN ---". Wenn auf der Anzeige „STOP" steht, hält das
Rad seine Drehbewegung an. Drücken Sie [SET], um diesen Modus zu verlassen.
3) Bringen Sie gemäß Abbildung unten irgendwo an der Außenseite der Felge ein 100 Gramm
Gegengewicht an, drehen Sie das Rad manuelle. Wenn die Anzeige aus geht, lassen Sie es los, um zum
nächsten Schritt überzugehen. Drücken Sie zum Verlassen [SET].
4) Entsprechend der Abbildung unten, das Rad hört auf sich zu drehen, die Kalibrierung ist beendet.
Entfernen Sie den Reifen. Die Reifenwuchtmaschine ist nun betriebsbereit.
Hinweis: Wenn Sie eine Selbstkalibrierung durchführen, müssen die eingegebenen Daten der Felge korrekt
sein und das 100 Gramm-Gegengewicht muss stimmen, da sonst das Ergebnis der Selbstkalibrierung
verfälscht wird. Eine falsche Selbstkalibrierung verschlechtert die Genauigkeit der Reifenwuchtmaschine.
9.14 Umrechnung Gramm nach Unzen
Diese Funktion rechnet das Gewicht des Gegengewichts um (Gramm in Unzen)
1) Drücken Sie [a-] oder [a+], (Abbildung 6: Klemmengegengewicht an beiden Felgenkanten)
2) Drücken Sie [FINE] und halten Sie es, drücken Sie dann die Tasten [a+] und [a-], bis die Gewichtseinheit in
Unzen umgerechnet ist.
3) Drücken Sie erneut [FINE]+[a+]+[a-] gleichzeitig. Das Gewicht wird wieder in Gramm umgerechnet.
4) Wiederholen Sie die Punkte unter 3), um Gewichtseinheiten zwischen Gramm und Unzen umzurechnen.
