Abschnitt 7

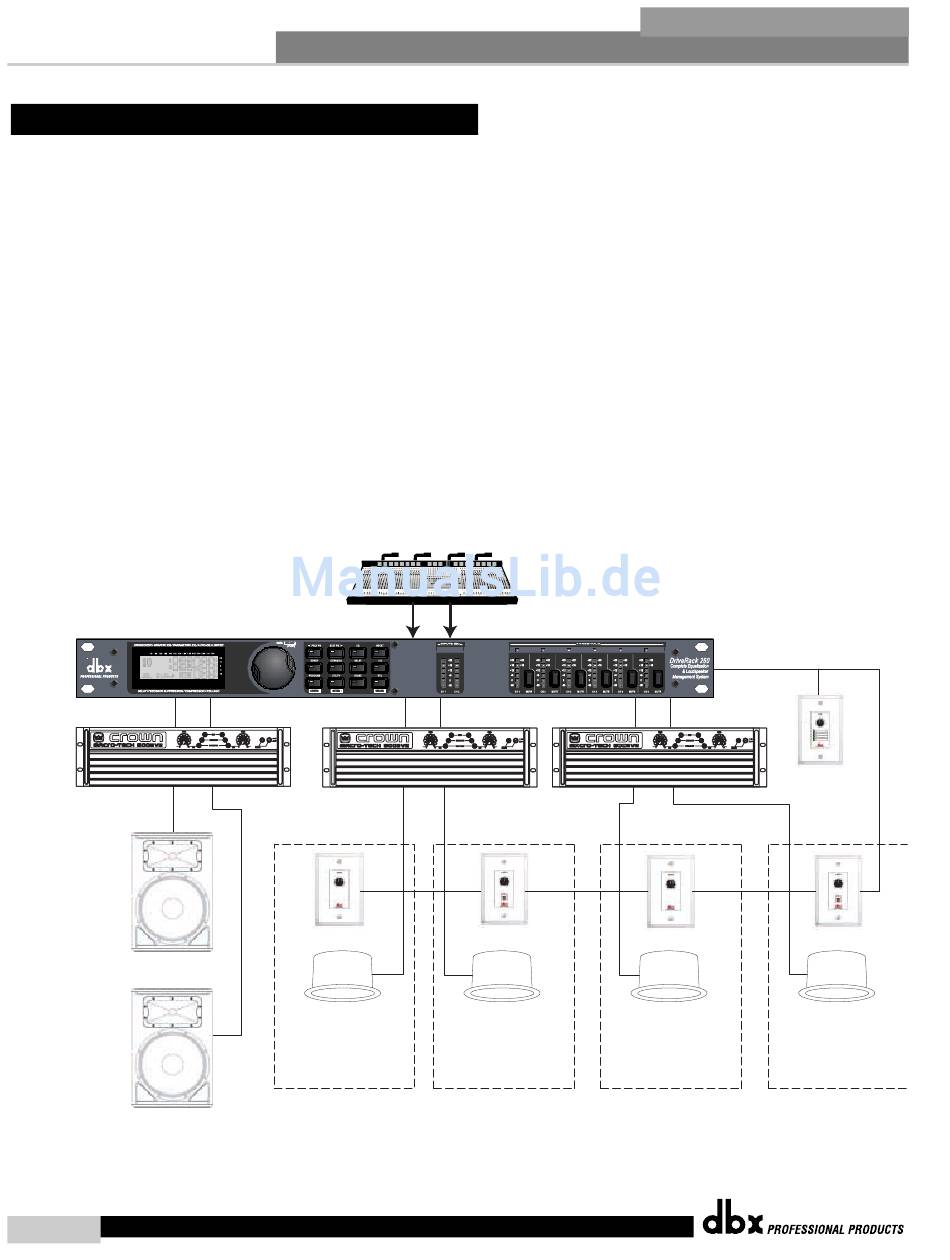

7.3 Stereo mit Vier Aux Zonen
MA-5002VZ
JBL AE Series
AC2215/64
DriveRack™ Bedienungshandbuch
62
Anwendungshilfe
Hardware
1. Verbinden Sie die Ausgänge des Mischers mit den Eingängen des DriveRack™.
2. Verbinden Sie die Ausgänge des DriveRack™ mit dem gewählten Lautsprecherverstärker.
3. Achten Sie darauf, dass alle Ausgänge stummgeschaltet sind, bevor Sie den Mischer und die
Verstärker einschalten.
4. Verbinden Sie die Zone Controller (siehe Abschnitt 6.2) mit dem 260.
Software
1. Wählen Sie ein Programm (Factory: 2x2 w/ 4 Zones) als Schablone.
2. Laden Sie das Programm durch Drücken der PROG/CONFIG Taste.
3. Speichern Sie mehrere Kopien dieses Programms, die vom ZC-3 Controller aufgerufen wer-
den können.
4. Stellen Sie die einzelnen Parameter jedes dieser Programme ein, indem Sie die Processing
Module-Tasten drücken.
5. Wählen Sie mit dem Utility-Menü die IDs für den ZC-1 und ZC-2 Zone Controller und pro-
grammieren Sie deren Output Level Boost- und Cut Parameter.
6. Wählen Sie mit dem Utility-Menü die ID für den ZC-3 Zone Controller und wählen Sie die
Programme, die der ZC-3 von jeder seiner Postionen laden wird.
2
dbx ZC-1
JBL Control 26C
Decken-Lautsprecher
Zone A
Left
Right
3
4
dbx ZC-2
JBL Control 26C
Decken-Lautsprecher
Zone B
DriveRack
5
dbx ZC-3
dbx ZC-1
JBL Control 26C
JBL Control 26C
Decken-Lautsprecher
Decken-Lautsprecher
Zone C
Zone D
®
™
dbx ZC-2
