Abschnitt 1

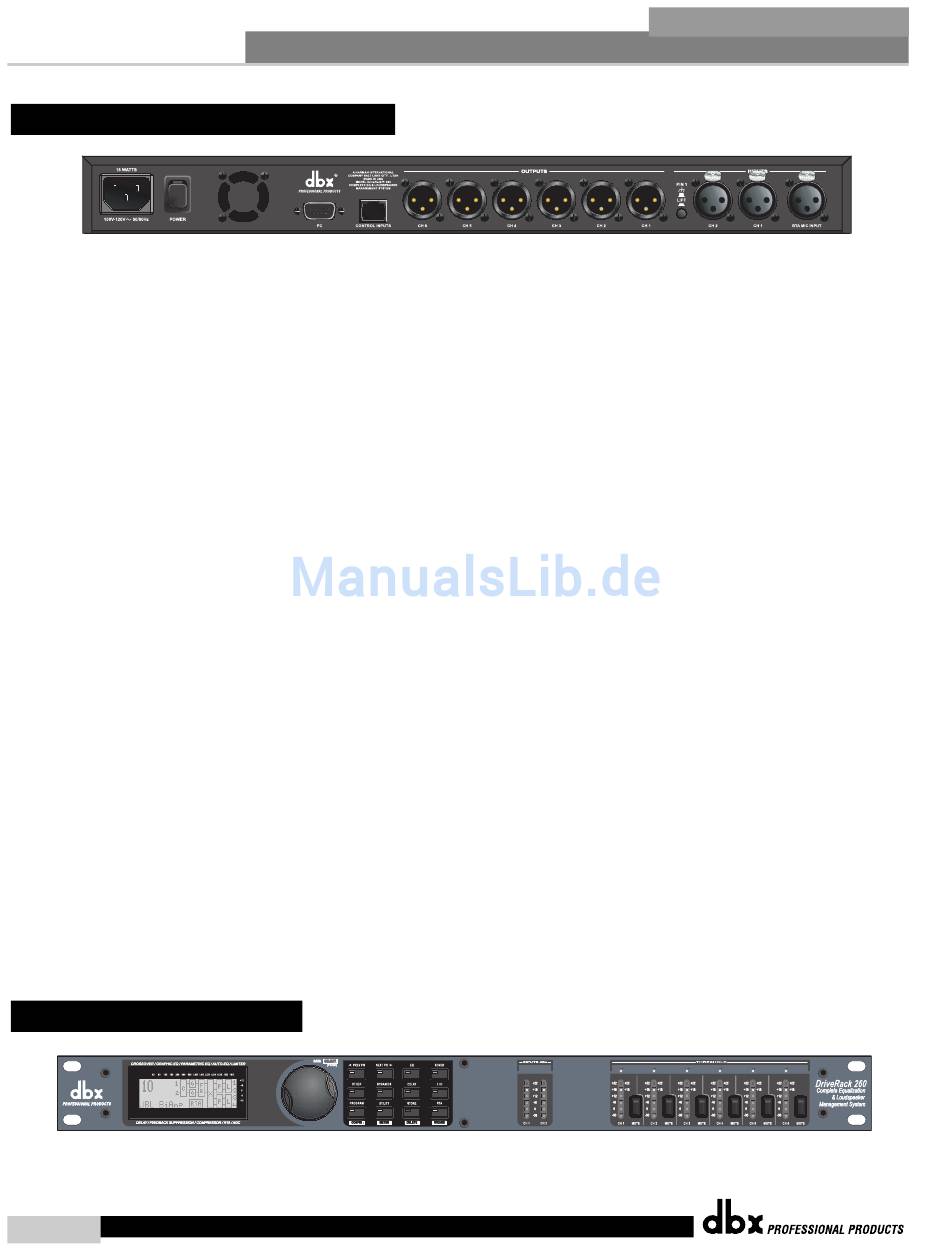

1.1 Rückseitige Anschlüsse
1.2 Vorderseite
DriveRack™ Bedienungshandbuch
2
Erste Schritte
IEC Power Cord Receptacle
Das Drive Rack 260 ist mit einem Netzteil ausgerüstet, das Spannungen im Bereich von 100 V
-120 V bei Frequenzen von 50 Hz - 60 Hz verarbeiten kann. Ein IEC-Kabel wird mitgeliefert.
Die EU-Version akzeptiert 220 V - 240 V bei Frequenzen von 50 Hz - 60 Hz.
Power-Schalter
Schaltet das DriveRack 260 ein und aus. Anmerkung: dbx Professional Products empfiehlt, ans
DriveRack 260 angeschlossene Endstufen auszuschalten, bevor Sie das DriveRack 260 ein/aus-
schalten.
PC-Anschluss
Über diesen DB-9 Anschluss werden Informationen zu/von dem GUI Interface gesendet/em-
pfangen.
RS485 Zone Control-Eingang (RJ-45 Anschluss)
Über diesen Eingang werden Informationen und Spannung zu den ZC-Wand-Controllern über-
tragen.
Outputs 1-6
Die Ausgangssektion des DriveRack 260 verfügt über 6 elektronisch symmetrierte XLR-
Anschlüsse.
Inputs 1-2
Die Eingangssektion des DriveRack 260 bietet zwei elektronisch symmetrierte XLR-Anschlüsse.
Ground Lift-Schalter
Bei gedrücktem Schalter wird die Verbindung zu Pol 1 (Masse) der beiden XLR-Eingänge unter-
brochen.
RTA Input Jack
An diesen symmetrischen XLR-Eingang können Sie ein RTA-Mikrofon anschließen, um den
Raum mit „Rosa Rauschen" zu beschallen und die EQ-Einstellungen mittels Auto EQ im Wizard
Setup Assistant zu optimieren.
