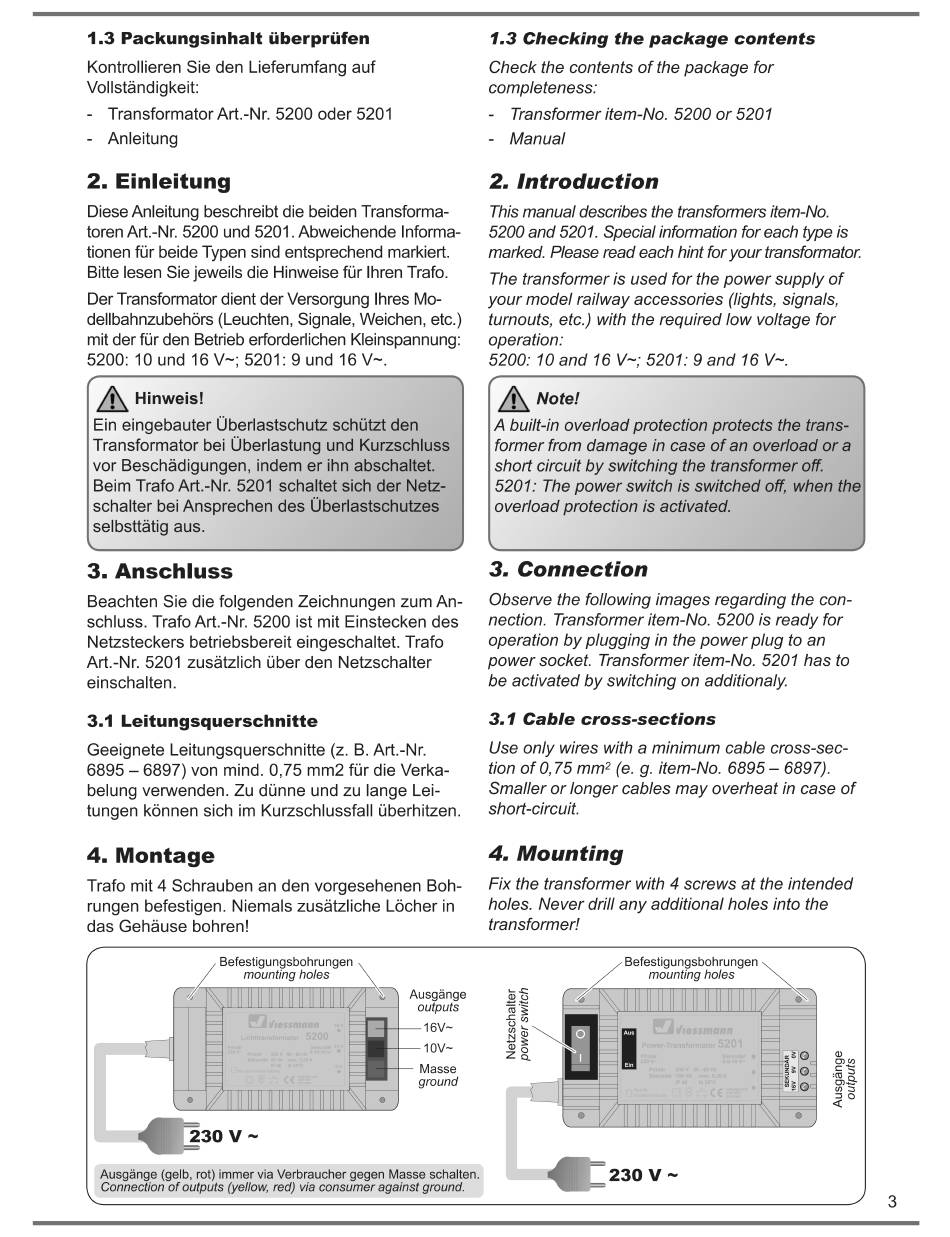

Viessmann 5200 Bedienungsanleitung Seite 3

1.3 Packungsinhalt
Kontrollieren Sie den Lieferumfang auf
Vollständigkeit:
Transformator Art.-Nr.
Anleitung
2. Einleitung
Diese Anleitung beschreibt die beiden Transforma-
toren Art.-Nr. 5200 und 5201.
tionen für beide Typen sind entsprechend markiert.
Bitte lesen Sie jeweils die Hinweise für Ihren Trafo.
Der Transformator dient der Versorgung Ihres Mo-
dellbahnzubehörs (Leuchten, Signale, Weichen, etc.)
mit der für den Betrieb erforderlichen Kleinspannung:
5200: 10 und 16 V-; 5201: 9 und 16
Hinweis!
Ein eingebauter Überlastschutz schützt den
Transformator bei Uberlastung und Kurzschluss
vor Beschädigungen, indem er ihn abschaltet.
Beim Trafo Art.-Nr. 5201
schalter bei Ansprechen des Überlastschutzes
selbsttätig aus.
3. Anschluss
Beachten Sie die folgenden Zeichnungen zum An-
schluss. Trafo Art.-Nr. 5200 ist mit Einstecken
Netzsteckers betriebsbereit
Art.-Nr. 5201 zusätzlich
einschalten.
3.1 Leitungsquerschnitte
Geeignete Leitungsquerschnitte
6895 —6897) von mind. 0,75 mm2 für die Verka-
belung verwenden. Zu dünne und zu lange Lei-
tungen können sich im Kurzschlussfall
4. Montage
Trafo mit 4 Schrauben an den vorgesehenen
rungen befestigen. Niemals zusätzliche Löcher in
das Gehäuse bohren!
Befestigungsbohrungen
mounting
230 v
Ausgänge (gelb, rot) immer via Verbraucher gegen Masse schalten.
Connection of outputs (yellow, red) via consumer against ground.
überprüfen
5200 Oder 5201
Abweichende Informa-
schaltet sich der Netz-
des
eingeschaltet. Trafo
über den Netzschalter
(z. B. Art.-Nr.
überhitzen.
Boh-
holes
Ausgänge
outputs
16V-
1 ov-
Masse
ground
1.3 Checking the package
Check the contents of the package for
completeness:
Transformer item-No.
- Manual
2. Introduction
This manual describes the transformers
5200 and 5201. Special information for each type is
marked. Please read each hint for your transformator.
The transformer is used for the power supply of
your model railway accessories
turnouts, etc.) with the required low voltage for
operation:
5200: 10 and 16 V-; 5201: 9 and 16 V-.
t Note!
A built-in overload protection protects the trans-
former from damage in case of an overload or a
shott circuit by switching the transformer off.
5201: The power switch is switched off, when the
overload protection is activated.
3. Connection
Observe the following images regarding the con-
nection. Transformer item-No. 5200 is ready for
operation by plugging in the power plug to an
power socket. Transformer item-No. 5201 has to
be activated by switching on additionaly.
3.1 Cable cross-sections
Use only wires with a minimum cable cross-sec-
tion of O,75 mm2 (e. g. item-No. 6895 —6897).
Smaller or longer cables may overheat in case of
short-circuit.
4. Mounting
Fix the transformer with
holes. Never drill any additional holes into the
transformer!
Befestigungsbohrungen
mounting holes
230 v
contents
5200 or 5201
item-No.
(lights, signals,
4 screws at the intended
-
3
