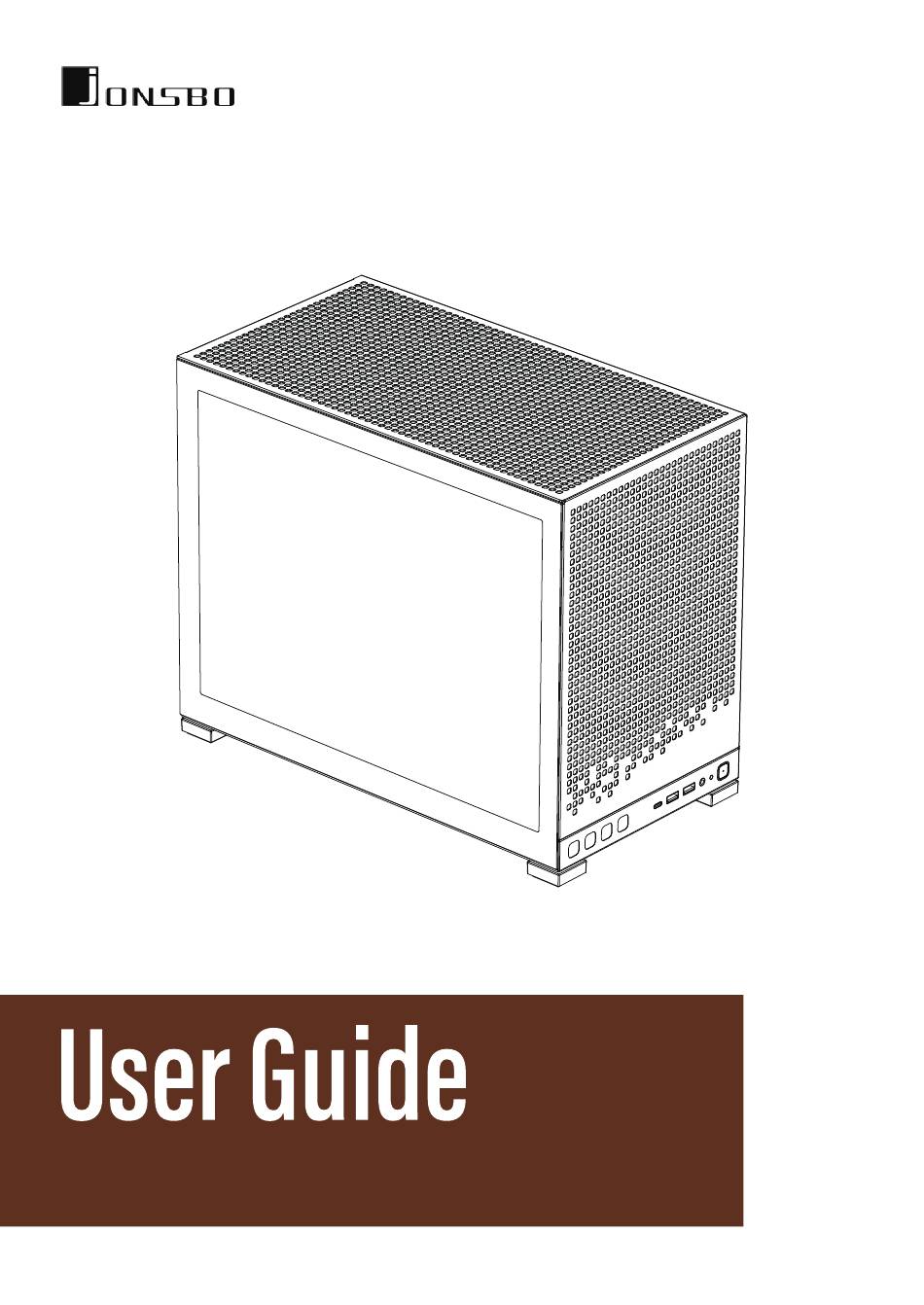

- Seite 1 D32 PRO Computer Case 用户指南 / Mode d'emploi / Benutzerhandbuch / Guía del usuario / 사용자 설명서 www.jonsbo.com...
- Seite 2 D32 PRO Tech Specs KEY SPECS DIMENSIONS(w/o feet and other protrusions): 384mm x 207mm x 302mm (depth/width/height) DIMENSIONS(with feet and other protrusions): 396mm x 207mm x 314mm (depth/width/height) Motherboard Support: Mini-ITX / Micro-ATX (Regular) / Micro-ATX (Back-Connect, the chassis needs to be...
- Seite 3 D32 PRO 技术规格 主要规格 机箱尺寸（不含脚座等外凸料件）：384mm x 207mm x 302mm（深/宽/高） 机箱尺寸（含脚座等最大尺寸）：396mm x 207mm x 314mm（深/宽/高） 主板支持：Mini-ITX / Micro-ATX标准型 / Micro-ATX背插型（机箱需切换至B模式） 扩展槽位：4 重量1（PRO）：净重4.6kg / 毛重5.8kg 重量2（PRO/MESH）：净重4.3kg / 毛重5.5kg 兼容性规格 CPU风冷散热器： A模式下，限高170mm（Intel处理器）或169mm（AMD处理器） B模式下，限高164mm（Intel处理器）或163mm（AMD处理器） *A/B模式说明详见5~8页 CPU水冷散热器：顶部，240规格冷排 GPU 兼容尺寸：限长365mm ATX PS2电源兼容： • 当GPU安装于机箱第一条PCI-E档位，电源限长150mm，建议长度≤140mm • 当GPU安装于机箱第二条PCI-E档位，电源限长170mm，建议长度≤160mm *此安装位取决于主板，请查阅主板规格...
- Seite 4 Contents / 目录 / Contenu / Inhalt / Contenido / 내용물 Parts List / 配件清单 / Liste des pieces / Liste der Einzelteile / Lista de partes / 부품 목록 Chassis Structure Mode Description / 机箱结构模式说明 / Description du mode de structure du châssis / Beschreibung des Chassis-Strukturmodus / Descripción del modo de estructura del chasis / 섀시...
- Seite 5 Graphics Card Support Bracket Installation / 安装显卡支撑架 / Installation du support de support de carte graphique / Installation der Grafikkarten-Halterung / Instalación del soporte de la tarjeta gráfica / 그래픽 카드 지지 브래킷 설치 Graphics Card Installation / 安装显卡 / Installation de la carte graphique / Grafikkarteninstallation / Instalación de tarjeta gráfica / 그래픽...
- Seite 6 Parts List / 配件清单 Liste des pieces / Liste der Einzelteile / Lista de partes / 부품 목록 Screws / 螺丝 Motherboard/PSU/Motherboard Cable Management Cover/HDD/SFX Bracket Screws / ×22 主板/电源/主板理线盖板/HDD/SFX电源转接支架螺丝 ×7 SSD Screws / SSD螺丝 ×5 SSD Screws / SSD螺丝 ×5 HDD Screws / HDD螺丝...
- Seite 7 Other Accessories / 其他附件 Graphics Card Support Bracket / 显卡支撑架 ×1 ×2 Graphics Card Bracket Silicone Spacer / 显卡支架硅胶垫片 ×1 Motherboard Cable Management Cover / 主板理线盖板 ×1 SFX PSU Adapter Bracket / SFX电源转接支架...
- Seite 8 Description du mode de structure du châssis / Beschreibung des Chassis-Strukturmodus / Descripción del modo de estructura del chasis / 섀시 구조 모드 설명 D32 PRO has a structure that can adjust the internal bin allocation ratio. You need to choose the appropriate mode based on the hardware configuration D32 PRO拥有可调整内仓分配比例的结构，需依据硬件配置，选择合适的模式...
- Seite 9 D32 PRO Structure Mode Selection Instructions A Model（Factory Default） B Model Compatible with common motherboards, with a larger Compatible with Micro-ATX (Back-Connect), with a large Overview motherboard compartment space, suitable for most back plug-in space, suitable for back-plug motherboard users. This mode is the factory default...
- Seite 10 Instructions de sélection du mode structurel D32 PRO Modèle A Modèle B (valeur par défaut d'usine) Compatible avec les cartes mères courantes, avec un Compatible avec Micro-ATX (connexion arrière), avec un Aperçu compartiment pour carte mère plus grand, adapté à la grand espace de branchement arrière, adapté...
- Seite 11 Instrucciones de selección del modo de estructura del D32 PRO Modelo A Modelo B (valor predeterminado de fábrica) Compatible con placas base comunes, con un espacio de Compatible con Micro-ATX (conexión posterior), con un compartimento de placa base más grande, adecuado para Descripción general...
- Seite 12 Pre-Installation Preparations / 安装前准备 Préparations préalables à l'installation / Vorbereitungen vor der Installation / Preparativos previos a la instalación / 설치 전 준비...
- Seite 13 How To Switch From A Mode To B Mode? / A模式如何切换到B模式？ Comment passer du mode A au mode B ? / Wie wechselt man vom A-Modus in den B-Modus? / ¿Cómo pasar del modo A al modo B? / A모드에서 B모드로 전환하려면 어떻게 해야 하나요? •...
- Seite 14 3.1.2...
- Seite 15 Switch the PCI-E bracket from the default A-mode lock hole position to the B-mode lock hole position and lock it / 将此PCI-E固定支架，从默认的A模式锁孔位，切换移动至B模式锁孔位并锁紧 / Basculez le support PCI-E de la position du trou de verrouillage en mode A par défaut vers la position du trou de verrouillage en mode B et verrouillez-le / Wechseln Sie die PCI-E-Halterung von der Standardposition des A-Modus-Verriegelungslochs in die Position des B-Modus-Verriegelungslochs und verriegeln Sie sie /...
- Seite 16 3.3.2 3.3.3...
- Seite 17 Switch the motherboard mounting bracket from the default A-mode lock hole position to the B-mode lock hole position and lock it / 将此主板安装架，从默认的A模式锁孔位，切换移动至B模式锁孔位并锁紧 / Basculez le support de montage de la carte mère de la position du trou de verrouillage en mode A par défaut vers la position du trou de verrouillage en mode B et verrouillez-le / Wechseln Sie die Motherboard-Montagehalterung von der Standardposition des A-Modus- Verriegelungslochs in die Position des B-Modus-Verriegelungslochs und verriegeln Sie sie /...
- Seite 18 Screw Holes Screw Holes 3.4.2 3.4.3...
- Seite 19 Tip: This part is for A-mode only, no need to install in B-mode, need to be removed and stored properly 提示：此部件为A模式专用，B模式下无需安装，需移除后妥善保存 Astuce : Cette pièce est destinée uniquement au mode A, il n'est pas nécessaire de l'installer en mode B, elle doit être retirée et stockée correctement Tipp: Dieses Teil ist nur für den A-Modus bestimmt.
- Seite 20 Restore the PCI-E slot cover / 将PCI-E位盖板复原 / Restaurer le couvercle du slot PCI-E / Wiederherstellen der PCI-E-Steckplatzabdeckung / Restaurar la cubierta de la ranura PCI-E / PCI-E 슬롯 커버를 복구합니다...
- Seite 21 Motherboard Installation / 安装主板 Installation de la carte mère / Motherboard-Installation / Instalación de la placa base / 마더보드 설치 Connect Front Panel I/O Connectors / 连接前面板I/O插头 / Connecter les connecteurs d'E/S du panneau avant / Schließen Sie die I/O-Anschlüsse an der Vorderseite an / Conecte los conectores de E/S del panel frontal / 전면...
- Seite 22 Power Supply Installation / 安装电源 Installation de l'alimentation électrique / Installation der Stromversorgung / Instalación de fuente de alimentación / 전원 공급 장치 설치 Installing the ATX PS2 Power Supply / 安装ATX PS2电源 / Installation de l'alimentation ATX PS2 / Installation des ATX PS2-Netzteils / Instalación de la fuente de alimentación ATX PS2 / ATX PS2 전원...
- Seite 23 Installing the SFX Power Supply / 安装SFX电源 / Installation de l'alimentation SFX / Installation des SFX-Netzteils / Instalación de la fuente de alimentación SFX / SFX 전원 공급 장치 설치 5.B.1 5.B.2 5.B.3...
- Seite 24 Tip: After installing the power supply, please plug in the CPU power cable first 提示：电源安装后，请先插入CPU供电线缆...
- Seite 25 Power Supply Bay Adjustment Instructions / 电源仓调整说明 Instructions de réglage de la baie d'alimentation / Anweisungen zur Anpassung des Netzteilfachs / Instrucciones de ajuste del compartimento de la fuente de alimentación / 전원 공급 베이 조정 지침 Tip: If the graphics card is installed in the 2nd/3rd PCI-E slot, the power supply compartment baffle can be moved down to obtain more power supply installation space 提示：如果显卡安装于第2/3条PCI-E档位，则电源仓挡板可下移安装，获得更大的电源安装空间...
- Seite 26 Cooling System Support / 散热系统支持 Prise en charge du système de refroidissement / Unterstützung des Kühlsystems / Soporte del sistema de refrigeración / 냉각 시스템 지원 14cm FAN x2 12cm FAN x2 240 AIO 12cm FAN x1 Air Cooler A MODE: 170mm MAX (Intel) 169mm MAX (AMD) B MODE:...
- Seite 27 Water Cooling Installation / 安装水冷 Installation de refroidissement par eau / Wasserkühlungsinstallation / Instalación de refrigeración por agua / 수냉식 설치...
- Seite 28 2.5-inch SSD Installation / 安装2.5英寸SSD Installation d'un SSD de 2,5 pouces / 2,5-Zoll-SSD-Installation / Instalación de SSD de 2,5 pulgadas / 2.5인치 SSD 설치 2.5-inch SSD Side Mounting Mode / 2.5英寸SSD侧置安装模式 / Mode d'installation côté SSD 2,5 pouces / 2,5-Zoll-SSD-Seiteninstallationsmodus / Modo de instalación lateral SSD de 2,5 pulgadas / 2.5인치...
- Seite 29 Tip: Using this mode to install the SSD, the bottom can simultaneously accommodate a 14cm fan x1 or 12cm fan x2 9.B.2 提示：使用此模式安装SSD，底部可同时兼容14cm风扇x1或12cm风扇x2...
- Seite 30 3.5-inch HDD Installation / 安装3.5英寸HDD Installation d'un disque dur de 3,5 pouces / 3,5-Zoll-Festplatteninstallation / Instalación de disco duro de 3,5 pulgadas / 3.5인치 HDD 설치 10.A 3.5-inch HDD Side Mounting Mode / 3.5英寸HDD侧置安装模式 / Mode d'installation côté HDD 3,5 pouces / 3,5-Zoll-HDD-Seiteninstallationsmodus / Modo de instalación lateral HDD de 3,5 pulgadas / 3.5인치...
- Seite 31 Tip: Using this mode to install the HDD, the bottom can simultaneously accommodate a 14cm fan x1 or 12cm fan x2 10.B.2 提示：使用此模式安装HDD，底部可同时兼容14cm风扇x1或12cm风扇x2...
- Seite 32 Motherboard Cable Management Cover / 安装主板理线盖板 Cache de gestion des câbles de la carte mère / Motherboard-Kabelmanagement-Abdeckung / Cubierta de gestión de cables de la placa base / 마더보드 케이블 관리 커버 Tip: The installation height of this component can be adjusted according to the GPU position 提示：此部件可随GPU位置调节安装高度...
- Seite 33 Graphics Card Support Bracket Installation / 安装显卡支撑架 Installation du support de support de carte graphique / Installation der Grafikkarten-Halterung / Instalación del soporte de la tarjeta gráfica /그래픽 카드 지지 브래킷 설치 12.1 12.2 Note: The spacer or support arm must not conflict with the fan blades, otherwise it will cause damage to the graphics card 注意：垫片或支撑臂不可与扇叶冲突，否则导致显卡损坏...
- Seite 34 Graphics Card Installation / 安装显卡 Installation de la carte graphique / Grafikkarteninstallation / Instalación de tarjeta gráfica / 그래픽 카드 설치 13.1 13.2...
- Seite 35 13.3 13.4...
- Seite 36 13.5 13.6 Note: The spacer or support arm must not conflict with the fan blades, otherwise it will cause damage to the graphics card 注意：垫片或支撑臂不可与扇叶冲突，否则导致显卡损坏...
- Seite 37 Finishing the Installation / 结束安装 Terminer l'installation / Abschluss der Installation / Terminando la instalación / 설치 마무리 14.1 14.2...
- Seite 38 Dongguan Sibositong Industrial Co.,Ltd. No.5, Xinglong Lu, Sanzhong Village, Qingxi Town, Dongguan City, Guangdong Province, 523651, China www.jonsbo.com...
