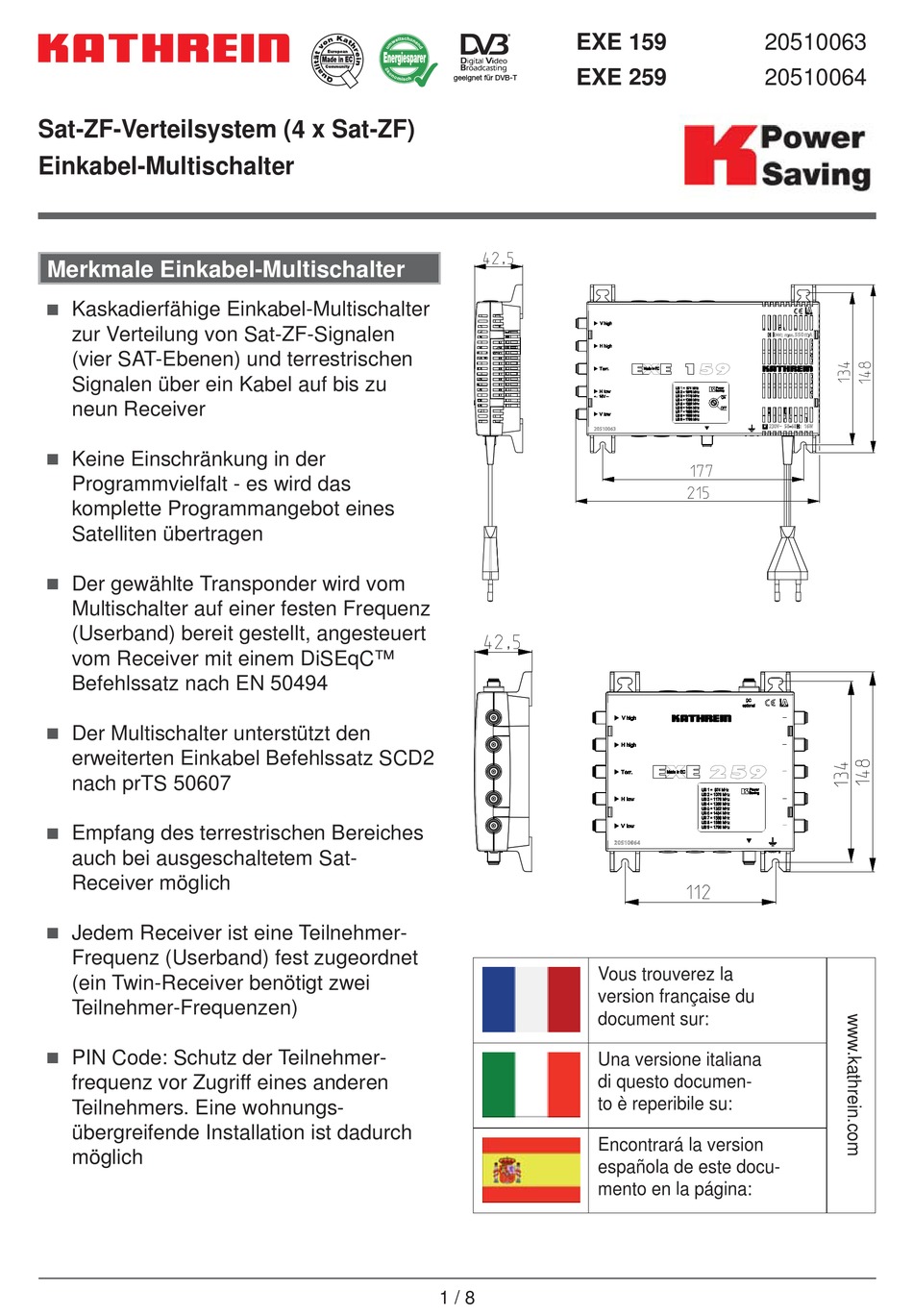

Sat-ZF-Verteilsystem (4 x Sat-ZF)
Einkabel-Multischalter
Merkmale Einkabel-Multischalter
Kaskadierfähige Einkabel-Multischalter
zur Verteilung von Sat-ZF-Signalen
(vier SAT-Ebenen) und terrestrischen
Signalen über ein Kabel auf bis zu
neun Receiver
Keine Einschränkung in der
Programmvielfalt - es wird das
komplette Programmangebot eines
Satelliten übertragen
Der gewählte Transponder wird vom
Multischalter auf einer festen Frequenz
(Userband) bereit gestellt, angesteuert
vom Receiver mit einem DiSEqC™
Befehlssatz nach EN 50494
Der Multischalter unterstützt den
erweiterten Einkabel Befehlssatz SCD2
nach prTS 50607
Empfang des terrestrischen Bereiches
auch bei ausgeschaltetem Sat-
Receiver möglich
Jedem Receiver ist eine Teilnehmer-
Frequenz (Userband) fest zugeordnet
(ein Twin-Receiver benötigt zwei
Teilnehmer-Frequenzen)
PIN Code: Schutz der Teilnehmer-
frequenz vor Zugriff eines anderen
Teilnehmers. Eine wohnungs-
übergreifende Installation ist dadurch
möglich

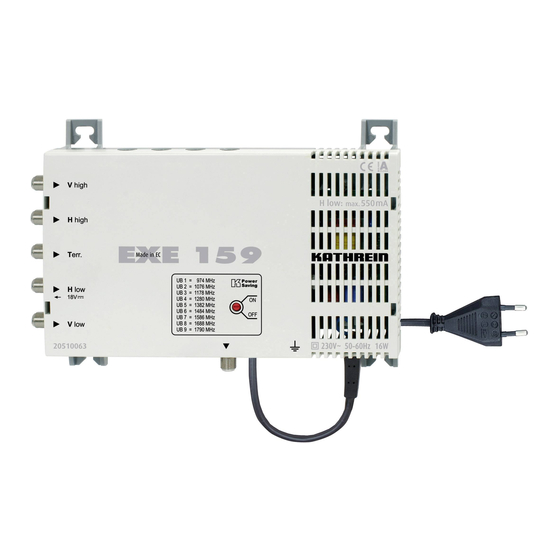

EXE 159
EXE 259
geeignet für DVB-T
Vous trouverez la
version française du
document sur:
Una versione italiana
di questo documen-
to è reperibile su:
Encontrará la version
española de este docu-
mento en la página:
1 / 8
20510063
20510064
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kathrein EXE 259
Inhaltszusammenfassung für Kathrein EXE 259
- Seite 1 EXE 159 20510063 EXE 259 20510064 geeignet für DVB-T Sat-ZF-Verteilsystem (4 x Sat-ZF) Einkabel-Multischalter Merkmale Einkabel-Multischalter Kaskadierfähige Einkabel-Multischalter zur Verteilung von Sat-ZF-Signalen (vier SAT-Ebenen) und terrestrischen Signalen über ein Kabel auf bis zu neun Receiver Keine Einschränkung in der...
- Seite 2 Ausgangspegel der Sat-ZF-Signale sobald an der EXE 159 oder in der Kaskade kein Receiver mehr aktiv Einkabel-Multischalter EXE 259 und ist. Diese Funktion kann deaktiviert weitere Durchgangs-Multischalter wie werden; z. B. wenn Durchgangs- z. B. EXR 2541, EXR 2554, Multischalter ohne Kathrein-Power- EXR 2558 und EXR 2542 können...
-
Seite 3: Montage Und Sicherheitshinweise
Montage und Sicherheitshinweise • Die beschriebenen Geräte dienen ausschließlich der Installation von Satel- liten-Empfangsanlagen. • Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwen- dungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge. • Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen Materialien montieren. -
Seite 4: Pin-Code-Schutz
Kathrein Power Saving Wird ein EXE 159 alleine betrieben oder zusammen mit anderen Multischaltern die das Kathrein-Power-Saving-Logo tragen, dann kann Kathrein-Power-Saving mit dem Stand-by- Schalter auf „ON“ aktiviert werden. Ist ein Receiver in der Kaskade eingeschaltet, wird das LNB vom End-Multischalter aus versorgt. - Seite 5 Hinweise Nur Verteiler ohne Dioden verwenden (EBC 110 oder EBC 114). Der notwen- dige Diodenschutz erfolgt durch die Steckdosen der ESU-Serie Es ist besonders darauf zu achten, dass jedes Userband nur einmal belegt wird, da sich die Receiver sonst gegenseitig stören. Die Zuordnung der Fre- quenzen geschieht im Einstellmenü...
- Seite 6 Anlagenbeispiel (Symbolische Darstellung) Stand-by-Schalter auf „off“: LNB wird immer versorgt Stand-by-Schalter auf „on“: So lange mindestens ein Receiver in der Anlage aktiv ist, wird das LNB versorgt. Sind alle Receiver in der Anlage inaktiv (Stand-by-Modus oder ganz ausgeschal- tet), wird das LNB abgeschaltet. *) Steckverbinder EMU 250 **) Überspannungsschutz KAZ 11/KAZ 12 6 / 8...
-
Seite 7: Technische Daten
Technische Daten EXE 159 EXE 259 Bestell-Nr. 20510063 20510064 Teilnehmeranschlüsse 1 x 9 1 x 9 Eingänge 1 x terrestr. 4 x Sat-ZF 1 x terrestr. 4 x Sat-ZF Frequenzbereich 5-862 950-2150 5-862 950-2150 Durchgangsdämpfung Anschlussdämpfung (terrestrisch) Ausgangspegel Sat (AGC) dBμV... -
Seite 8: Mögliche Fehlerursachen Und Deren Behebung
Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. 936.4552/a/VKDT/0713/DE - Technische Änderungen vorbehalten! Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1-3 • Postfach 10 04 44 • 83004 Rosenheim • Deutschland • Telefon +49 (0) 8031 184-0 • Fax +49 (0) 8031 184-385... - Seite 9 20510063 EXE 159 20510064 EXE 259 geeignet für DVB-T Sat-IF distribution system (4 x Sat-IF) Single-cable multi-switch Features single-cable multi-switch Cascadable single-cable multi-switches for distribution of digital Sat-IF signals (four Sat polarities) and terrestrial signals via one cable to up to nine...
- Seite 10 and additional loop-through multi- if loop-through multi-switches without switches such as EXR 2541, EXR Kathrein Power Saving are used in the 2554, EXR 2558 and EXR 2542 can be cascade combined as desired. LNB remote feeding via the horizontal ...
- Seite 11 Installation and Safety • The equipment described is designed solely for the installation of satellite receiver systems. • Any other use or failure to comply with these instructions will void the war- ranty or guarantee. • The equipment may only be installed in dry areas i oors.
- Seite 12 Kathrein Power Saving If an EXE 159 is operated alone or together with other multi-switches that bear the Kathrein Power Saving logo, Kathrein Power Saving can be activated by setting the stand-by switch to “ON”. If a receiver in the cascade is switched on, the LNB is powered through the end multi-switch.
- Seite 13 Notes Only use splitters without diodes (EBC 110 or EBC 114). The required diode protection is provided by outlets from the ESU series. It is especially important to make sure that each userband is assigned only once, since otherwise the receivers will generate mutual interference. The frequencies are allocated on the receivers settings menu.
- Seite 14 System example (symbolic representation) Stand-by switch on “off”: LNB is always powered Stand-by switch on “on”: The LNB is powered as long as at least one receiver in the system is active. If every receiver in the system is inactive (stand-by mode or switched off completely), the LNB is switched off.
-
Seite 15: Technical Data
Technical data Type EXE 159 EXE 259 Order no. 20510063 20510064 Subscriber connections 1 x 9 1 x 9 1 x ter- 1 x ter- Inputs 4 x Sat-IF 4 x Sat-IF restrial restrial Frequency range 5-862 950-2,150 5-862 950-2,150... - Seite 16 At the end of its service life, take this device for disposal at a designated public collection point. 936.4552/a/VKDT/0713/GB - Technical Data subject to change Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1-3 • P.O. Box 10 04 44 • 83004 ROSENHEIM • GERMANY • Phone +49 8031 184-0 • Fax +49 8031 184-306...
- Seite 17 20510063 EXE 159 20510064 EXE 259 geeignet für DVB-T Système de distribution FI Sat (4 x FI Sat) Commutateur multiple monocâble Caractéristiques des commutateurs multiples monocâbles Commutateurs multiples monocâbles avec possibilité de mise en cascade pour la distribution de signaux satellite FI (quatre niveaux Sat) et de signaux terrestres via un câble comprenant...
- Seite 18 EXE 159 ou dans la cascade. Cette Les commutateurs multiples monocâbles fonction peut être désactivée, par ex. si des EXE 259 et autres commutateurs multiples commutateurs multiples de passage sans de passage, par ex. EXR 2541, EXR 2554, Kathrein-Power-Saving sont utilisés dans EXR 2558 et EXR 2542, peuvent être...
-
Seite 19: Consignes De Montage Et De Sécurité
Consignes de montage et de sécurité • Les appareils décrits sont exclusivement destinés à l’installation d’équipements ré- cepteurs satellite. • Tout autre usage, de même que le non-respect des présentes consignes, entraînera l’annulation de la garantie • Les appareils ne doivent être montés qu’à l’intérieur de locaux secs. Ne pas les installer sur ou à... - Seite 20 Dans le cas où un EXE 159 est exploité seul ou avec d’autres commutateurs multiples qui portent le logo Kathrein-Power-Saving, le Kathrein-Power-Saving peut être activé en mettant le commutateur de veille sur «ON». Si un récepteur est mis en marche dans la cascade, le LNB est alimenté par le commutateur multiple fi...
- Seite 21 Remarques N’utiliser que des répartiteurs sans diodes (EBC 110 ou EBC 114). La protection par diodes nécessaire est assurée par les prises de la série ESU Il est important de veiller à ce que chaque bande d’utilisateur ne soit affectée qu’une seule fois pour éviter que les récepteurs ne se perturbent les uns les autres.
- Seite 22 Exemple d’installation (représentation symbolique) Commutateur de veille sur «off»: le LNB est toujours alimenté Commutateur de veil- le sur «on»: le LNB est alimenté tant qu’au moins un ré- cepteur de l’installation est actif. Si tous les ré- cepteurs dans l’installation sont inactifs (mode veille ou totalement arrêtés), le LNB est arrêté.
-
Seite 23: Données Techniques
Données techniques Type EXE 159 EXE 259 Référence 20510063 20510064 Raccordements d’abonnés 1 x 9 1 x 9 Entrées 1 x terrestre 4 x FI Sat 1 x terrestre 4 x FI Sat Plage de fréquences 5-862 950-2150 5-862 950-2150 Affaiblissement de transmission Atténuation de raccordement (terrestre) - Seite 24 à cet effet. 936.4552/a/VKDT/0713/FR - Sous réserve de modifi cations ! Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1-3 • Boîte postale 10 04 44 • 83004 ROSENHEIM • ALLEMAGNE • Téléphone +49 8031 184-0 • Fax +49 8031 184-306...
- Seite 25 20510063 EXE 159 20510064 EXE 259 geeignet für DVB-T Sistema de distribución Sat-FI (4 x Sat-FI) Conmutador múltiple monocable Características conmutador múltiple monocable Conmutador múltiple monocable con capacidad de conexión en cascada para distribución de señales Sat-FI digitales (cuatro niveles de satélite) y señales terrestres a través de un cable hasta un...
- Seite 26 259 y otros conmutadores múltiples de conmutadores múltiples de transmisión transmisión como por ejemplo el EXR 2541, sin la función Kathrein-Power-Saving el EXR 2554, el EXR 2558 y el EXR 2542 pueden combinarse como se desee Alimentación remota LNB a través de la ...
- Seite 27 Montaje e instrucciones de seguridad • Los equipos descritos sirven exclusivamente para instalar sistemas de recepción de satélite. • Cualquier otro uso o el incumplimiento de estas instrucciones de uso tendrán como consecuencia la pérdida de la garantía. • Los equipos sólo deben montarse en interiores secos. No deben montarse sobre o junto a materiales fácilmente infl...
- Seite 28 „ON“. Si uno de los receptores de la cascada está conectado, el LNB será alimentado por el conmutador múltiple fi nal. Los conmutadores múltiples sin Kathrein-Power-Saving no mandan ninguna señal al conmutador múltiple fi nal. El interruptor de stand-by (estado de espera) deberá estar en “OFF”...
- Seite 29 Notas Utilizar sólo distribuidores sin diodos (EBC 110 o EBC 114). La protección de diodos necesaria tiene lugar mediante las cajas de enchufe de la serie ESU. Hay que tener especialmente en cuenta que cada banda de usuario se ocu- pe sólo una vez, de lo contrario los receptores podrían interferir entre sí.
- Seite 30 Ejemplo de una instalación (representación simbólica) Interruptor de estado en espera (standby) en “off”: El LNB tendrá siempre alimentación Interruptor de estado en espera (standby) en “on”: Siempre y cuando al menos un receptor de la instala- ción esté activado, el LNB será alimentado. En caso de que todos los receptores estén desactivados (en modo de estado de espera (standby) o completamente apa- gados), el LNB se apagará.
-
Seite 31: Datos Técnicos
Datos técnicos Tipo EXE 159 EXE 259 Ref. 20510063 20510064 Conexiones de usuario 1 x 9 1 x 9 Entradas 1 x terrestre 4 x SAT-FI 1 x terrestre 4 x SAT-FI Rango de frecuencia 5-862 950-2150 5-862 950-2150 Pérdida de transmisión Atenuación de la conexión (terrestre) - Seite 32 936.4552/a/VKDT/0713/ES - Datos técnicos sujetos a modifi caciones Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1-3 • Apartado Postal 100 444 • 83004 ROSENHEIM • ALEMANIA • Teléfono +49 8031 184-0 • Fax +49 8031 184-306...
- Seite 33 20510063 EXE 159 20510064 EXE 259 geeignet für DVB-T Sistema di distribuzione Sat-FI (4 x Sat-FI) Commutatore multiplo monocavo Caratteristiche del commutatore multiplo monocavo Commutatori multipli monocavo compatibili in cascata per la distribuzione di segnali Sat-FI (quattro livelli satellitari) e segnali terrestri attraverso un cavo su max.
- Seite 34 159 o in cascata. Questa funzione può È possibile combinare a piacere essere disattivata; per es. se i commutatori commutatori multipli monocavo EXE 259 multipli passanti vengono utilizzati in e altri commutatori multipli passanti, come cascata senza Kathrein Power Saving.
- Seite 35 Informazioni di montaggio e sulla sicurezza • Gli apparecchi descritti servono esclusivamente per l‘installazione di impianti di ricezione satellitare. • Qualsiasi altro utilizzo o la mancata osservanza delle presenti istruzioni applicative comporta la perdita della garanzia legale o commerciale. • Gli apparecchi possono essere montati soltanto all‘interno di locali asciutti. Non montare su o nei pressi di materiali facilmente infi...
- Seite 36 Se un EXE 159 viene azionato da solo o insieme con altri commutatori multipli con il logo Kathrein Power Saving, quest‘ultimo può essere attivato portando il commutatore di stand- by su “ON”. Se un ricevitore viene attivato in cascata, l‘LNB viene alimentato dal commuta- tore multiplo terminale.
- Seite 37 Note Utilizzare esclusivamente distributori senza diodi (EBC 110 o EBC 114). La necessaria protezione dei diodi avviene attraverso le prese della serie ESU. Assicurarsi che ogni userband disponibile sull‘uscita del commutatore mul- tiplo venga assegnata una sola volta altrimenti i ricevitori si disturbano re- ciprocamente.
- Seite 38 Esempio di impianto (rappresentazione indicativa) Il commutatore di stand-by su “off”: L‘LNB viene sempre alimentato Commutatore di stand-by su “on”: L‘LNB viene alimentato fi ntanto che c’è alme- no un ricevitore attivo all‘interno dell‘impianto. Se tutti i ricevitori dell‘impianto sono disattivi (modalità...
-
Seite 39: Dati Tecnici
Dati tecnici Tipo EXE 159 EXE 259 N. d‘ordine 20510063 20510064 Allacciamenti utenti 1 x 9 1 x 9 Ingressi 1 x terr. 4 x Sat-FI 1 x terr. 4 x Sat-FI Campo di frequenza 5-862 950-2150 5-862 950-2150 Attenuazione passante Attenuazione di collegamento (terrestre) Livello d‘uscita satellitare (AGC) - Seite 40 936.4552/a/VKDT/0713/IT - Si riservano modifi che dei dati tecnici. Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1-3 • Casella postale10 04 44 • 83004 ROSENHEIM • GERMANIA • Telefono +49 8031 184-0 • Fax +49 8031 184-306...
