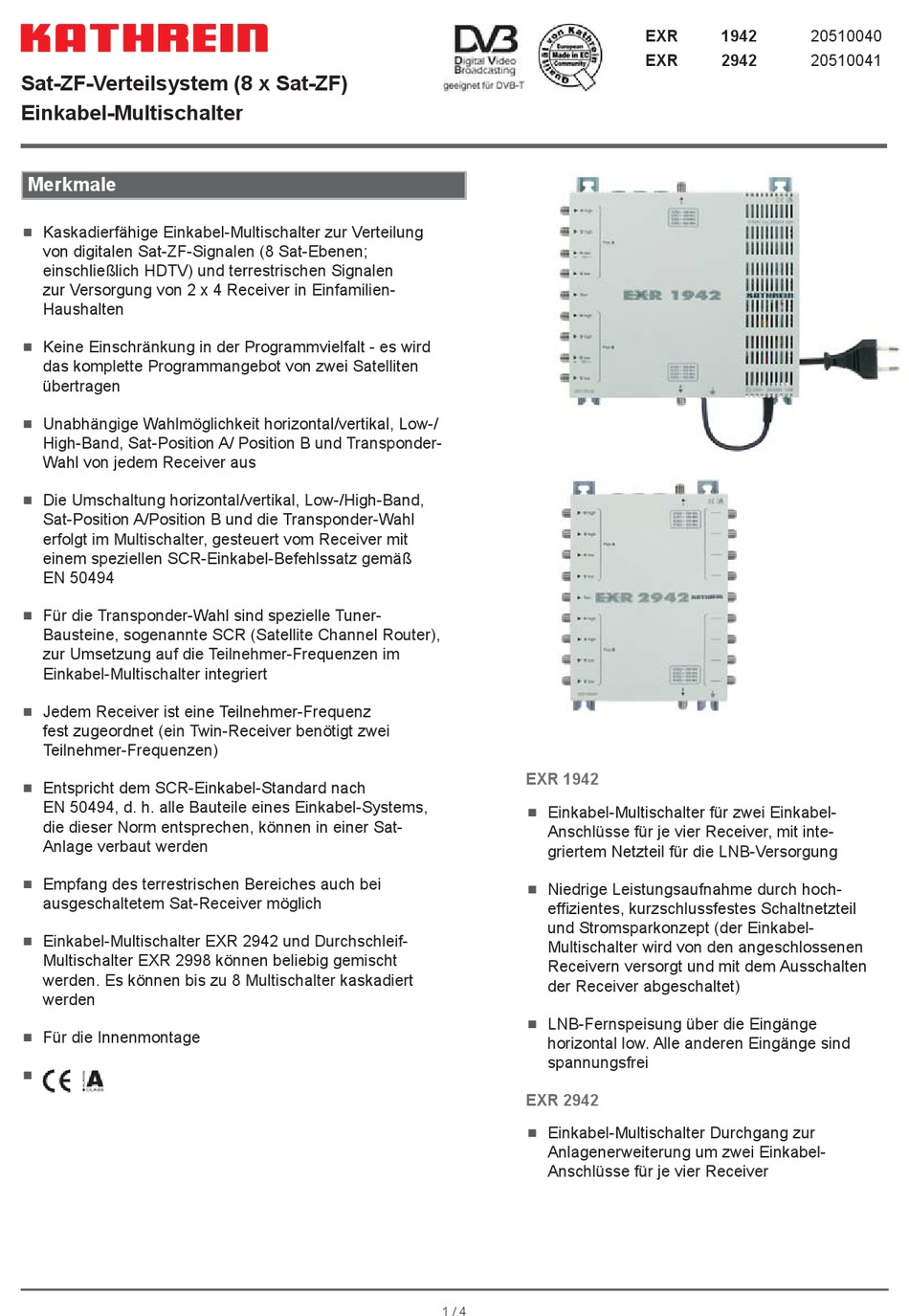

Sat-ZF-Verteilsystem (8 x Sat-ZF)
Einkabel-Multischalter
Merkmale
Kaskadierfähige Einkabel-Multischalter zur Verteilung
von digitalen Sat-ZF-Signalen (8 Sat-Ebenen;
einschließlich HDTV) und terrestrischen Signalen
zur Versorgung von 2 x 4 Receiver in Einfamilien-
Haushalten
Keine Einschränkung in der Programmvielfalt - es wird
das komplette Programmangebot von zwei Satelliten
übertragen
Unabhängige Wahlmöglichkeit horizontal/vertikal, Low-/
High-Band, Sat-Position A/ Position B und Transponder-
Wahl von jedem Receiver aus
Die Umschaltung horizontal/vertikal, Low-/High-Band,
Sat-Position A/Position B und die Transponder-Wahl
erfolgt im Multischalter, gesteuert vom Receiver mit
einem speziellen SCR-Einkabel-Befehlssatz gemäß
EN 50494
Für die Transponder-Wahl sind spezielle Tuner-
Bausteine, sogenannte SCR (Satellite Channel Router),
zur Umsetzung auf die Teilnehmer-Frequenzen im
Einkabel-Multischalter integriert
Jedem Receiver ist eine Teilnehmer-Frequenz
fest zugeordnet (ein Twin-Receiver benötigt zwei
Teilnehmer-Frequenzen)
Entspricht dem SCR-Einkabel-Standard nach
EN 50494, d. h. alle Bauteile eines Einkabel-Systems,
die dieser Norm entsprechen, können in einer Sat-
Anlage verbaut werden
Empfang des terrestrischen Bereiches auch bei
ausgeschaltetem Sat-Receiver möglich
Einkabel-Multischalter EXR 2942 und Durchschleif-
Multischalter EXR 2998 können beliebig gemischt
werden. Es können bis zu 8 Multischalter kaskadiert
werden
Für die Innenmontage
EXR 1942
Einkabel-Multischalter für zwei Einkabel-
Anschlüsse für je vier Receiver, mit inte-
griertem Netzteil für die LNB-Versorgung
Niedrige Leistungsaufnahme durch hoch-
effi zientes, kurzschlussfestes Schaltnetzteil
und Stromsparkonzept (der Einkabel-
Multischalter wird von den angeschlossenen
Receivern versorgt und mit dem Ausschalten
der Receiver abgeschaltet)
LNB-Fernspeisung über die Eingänge
horizontal low. Alle anderen Eingänge sind
spannungsfrei

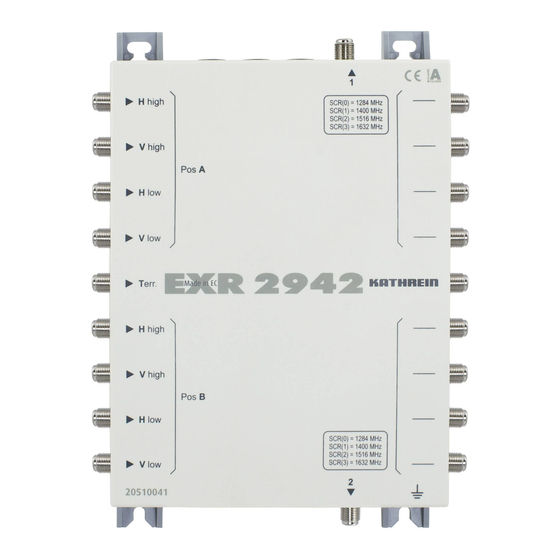

EXR 2942
Einkabel-Multischalter Durchgang zur
Anlagenerweiterung um zwei Einkabel-
Anschlüsse für je vier Receiver
1 / 4
EXR
1942
20510040
EXR
2942
20510041
