Funke INNOLET Serviceheft Seite 8

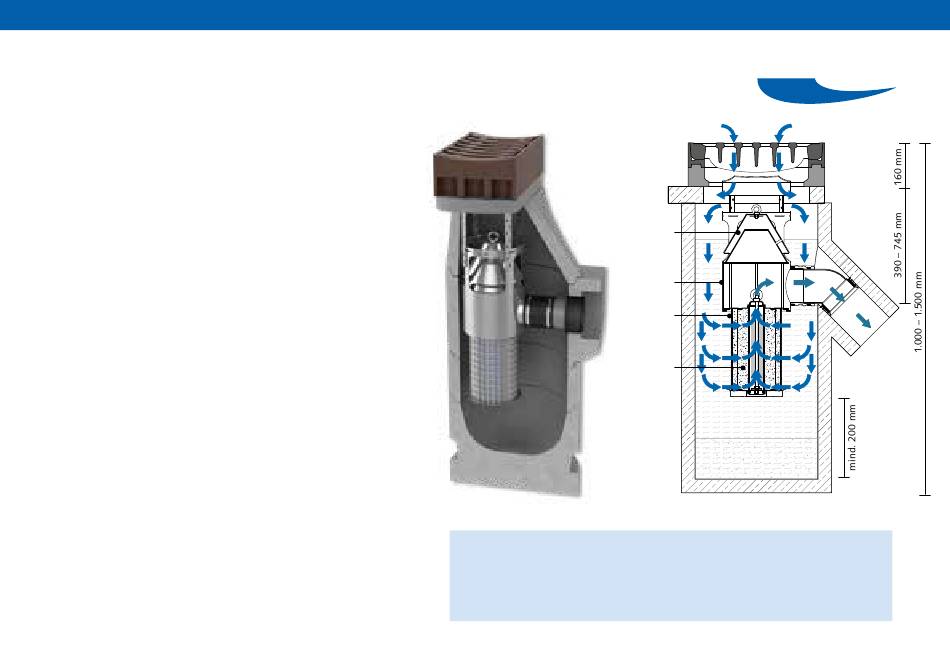

Das Funktionsprinzip
Der INNOLET®-G ist ein Einsatz für Straßenabläufe mit
Nass-Schlammfang zur mehrstufigen Behandlung des be-
lasteten Niederschlagswasser abflusses.
Das mit Feststoffen angereicherte Niederschlagswasser
fließt in den mit INNOLET®-G ausgerüsteten Straßen-
ablauf. Ein Verteilerkegel sorgt dafür, dass das Nieder-
schlagswasser an dem Einsatz vorbeifließt und sich am
Boden des Straßenablaufs sammelt. Mit steigendem
Wasserstand durchströmt das Niederschlagswasser die
mit einem speziellen Substrat gefüllte Filterpatrone. Hier
werden die im Oberflächenabfluss mitgeführten gelös-
ten Schwermetalle, Öl, sowie die organischen Substan-
zen adsorbiert. Das auf diese Weise gereinigte Wasser
kann nun über einen oben angebrachten Ablauf in den
Kanal gelangen.
Je nach Randbedingungen wird empfohlen, mindestens
zweimal im Jahr den Schlammfang auszusaugen. Der
Substrataustausch sollte mindestens einmal im Jahr er-
folgen.
INNOLET®-G-
Verteilerkegel
mit Notüber-
lauf
INNOLET®-G-
Einsatz
INNOLET®-G
Filterpatrone
INNOLET®-
Filtersubstrat
Rückhalt AFS63 nach DWA-A 102
Durchgangswert nach DWA-M 153 D = 0,4
(Empfehlung)
maximale Anschlussfläche
INNOLET
Guss-
abdeckung
Absetzraum
Hamburger Trumme,
Abgang waagerecht möglich
AFS63 > 52 % (AFS > 75 %)
250 m
2
®
Ablauf
DN 150
