04-906 ZUSAMMENBAU
6-FACH VERTEILER

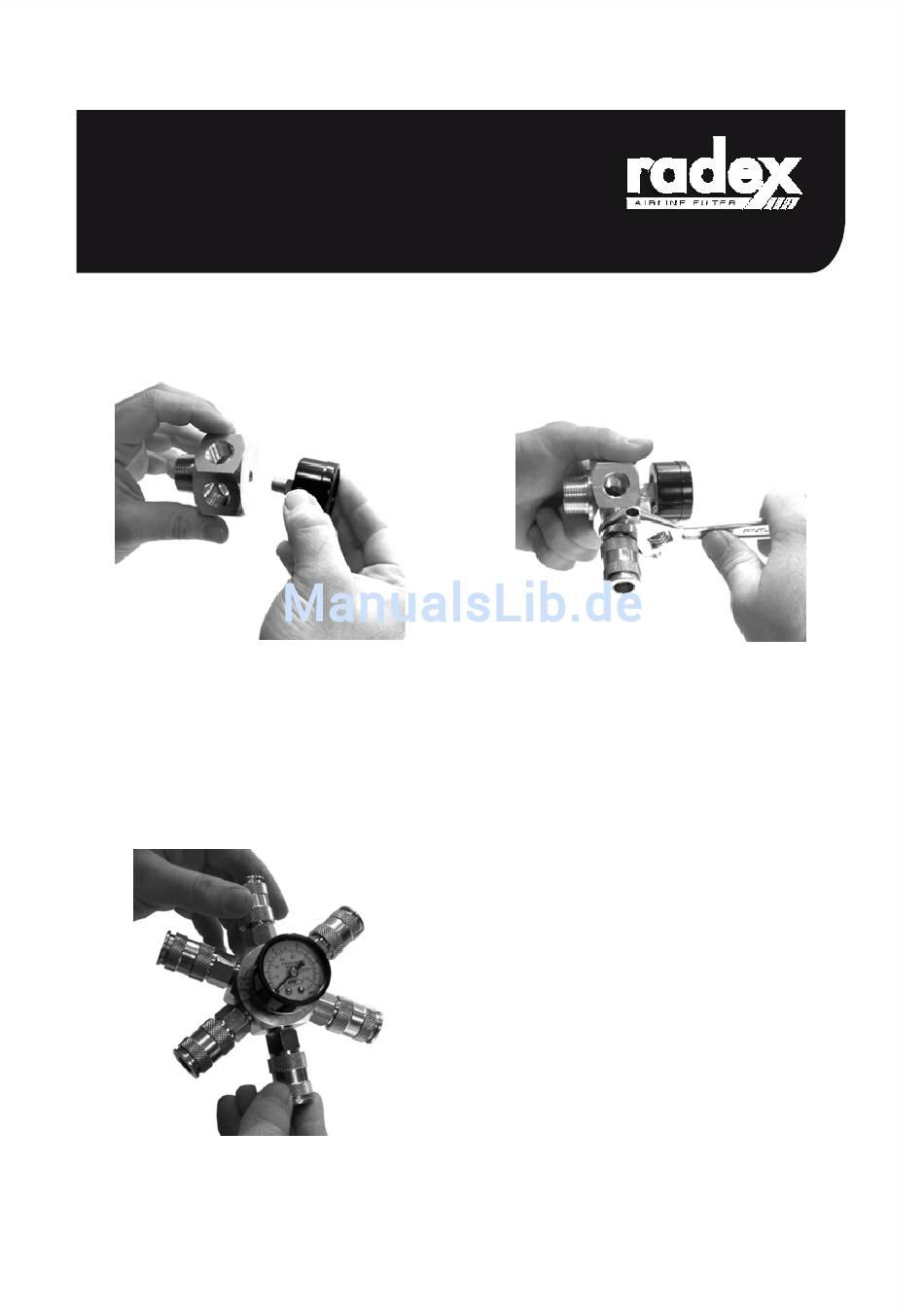

Fig. 4.1
Um den 6-Fach-Verteiler zusammen zu
bauen, befestigen Sie zuerst das 04-915
Manometer am 04-965 6-Fach-
Verteiler und ziehen diesen fest (Fig.
4.1).
Fig. 4.3
Befestigen Sie den zusammengebauten
6-Fach-Verteiler am Filterdeckel.
Fig. 4.2
Befestigen Sie dann alle sechs 04-065
Kupplungen am Mehrfachverteler.
Schrauben
Sie
Überdruckventil
in den Deckel und ziehen es fest.
! ACHTUNG !
Das Überdruckventil muss angeschlossen
sein um den Radex Airline Filter vor zuviel
Einlassdruck zu schützen.
das
04-916
7
