04-900 ZUSAMMENBAU

DRUCKREGLER

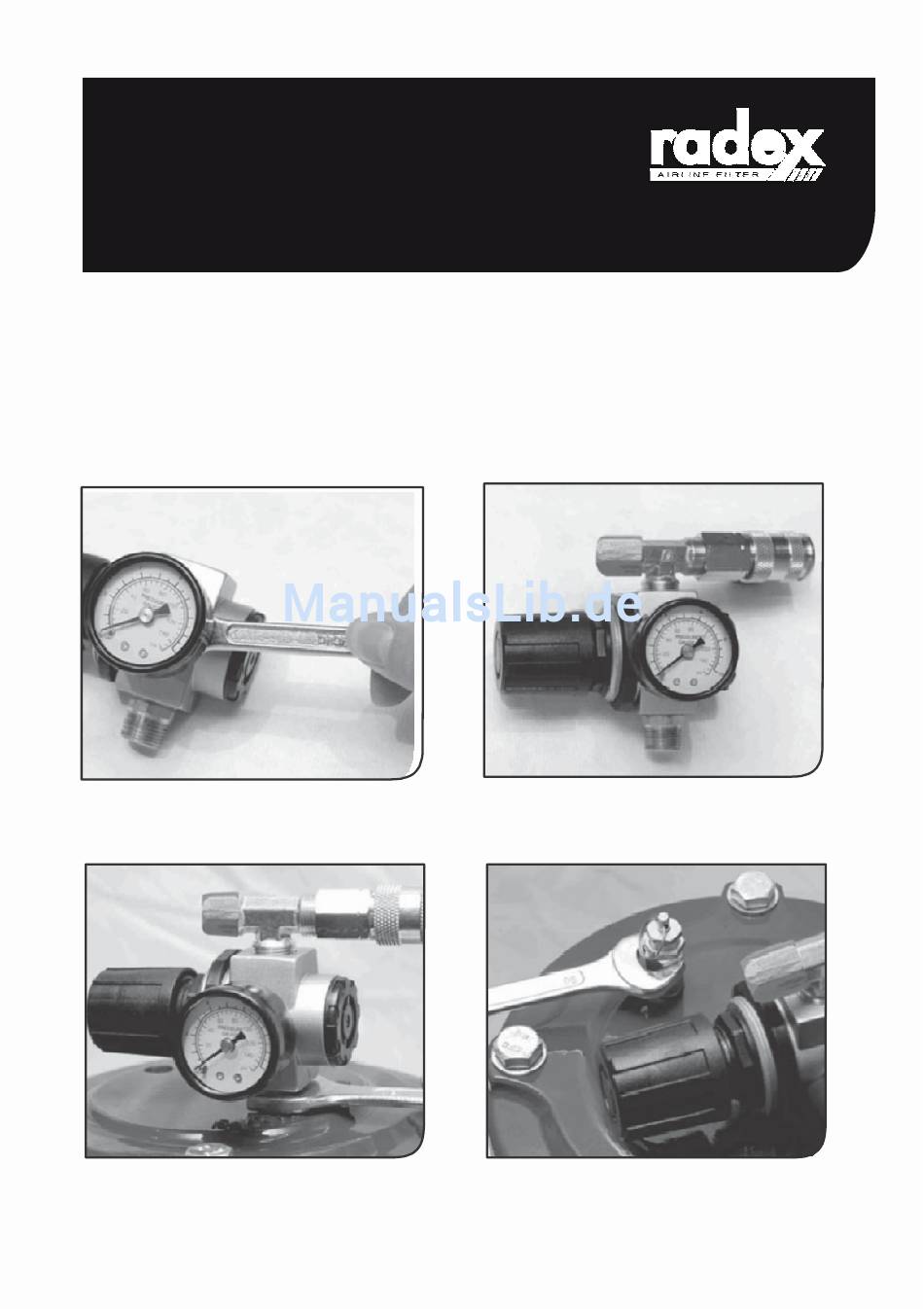

Um den Druckregler zusammen zu bauen, schrauben Sie das Manometer in das Gehäuse
und ziehen Sie es fest (Fig 2.1). Verbinden Sie die Schnellkupplung und den Messingauf-
satz mit dem 3/8" T-Stück und schrauben Sie dieses oben am Druckregler an und ziehen es
fest (zu Fig 2.2). Es wird empfohlen, die Teile fest anzuziehen bevor man Sie am Radex
Airline Filter montiert. Verwenden Sie Gewindedichtungsmittel an allen Verschraubungen.
Fig. 2.2
Fig. 2.1
Befestigen Sie den kompletten Druckregler am Deckel des Radex Airline Filter (zu Fig 2.3).
Wenn der Druckregler in Position gebracht und befestigt worden ist, kann man das Überdruck-
ventil festschrauben (zu Fig 2.4).
Fig. 2.4
Fig. 2.3
!ACHTUNG! Das Überdruckventil muss angeschlossen sein um den Radex Airline Filter
vor zuviel Einlassdruck zu schützen.
