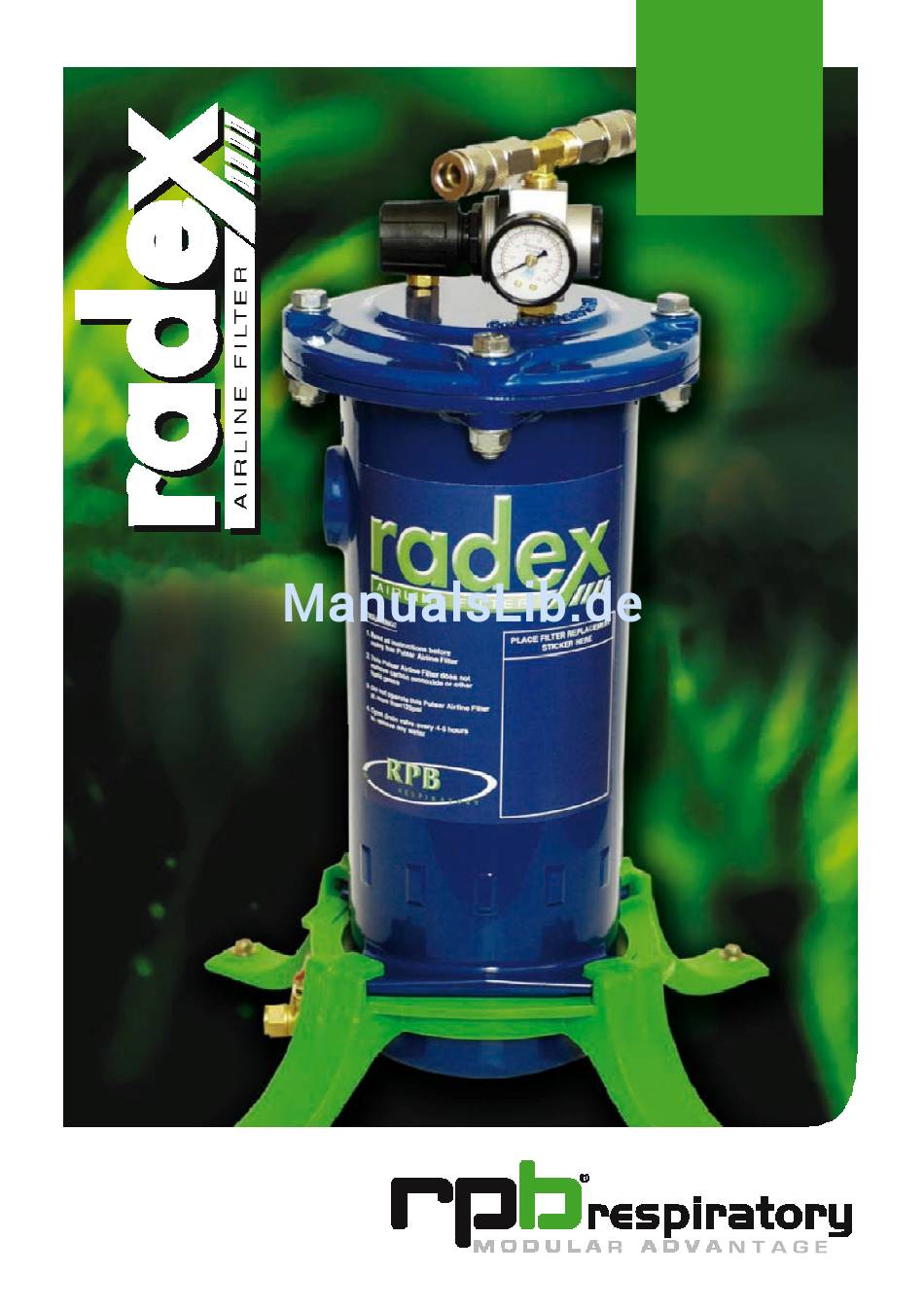

- Seite 1 BEDIENUNGS- ANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALTVERZEICHNIS Lesen Sie alle Anweisungen und Warnungen vor der Verwendung dieses Produkts. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Einführung Warnhinweise Montage Grundgestell 04-900 Zusammenbau 04-906 Zusammenbau Bedienung Instandhaltung Ersatzteilliste RPB Respiratory T: 1-866-494-4599 F: 1-866-494-4509 E: info@rpbrespiratory.com www.rpbrespiratory.com... -
Seite 3: Einführung
Gerüche, Ölschleier, Wasser und andere Partikel beseitigt. Der Radex Airline Filter erfüllt auch die 1910.94 (6) (ii) Vorschriften durch einen Druckregler, der den Druck den Anforderungen des Strahlhelms entsprechend einstellen lässt und sicher- stellt, dass der Einlassdruck 12 Bar nicht übersteigt. -
Seite 4: Warnhinweise
Kohlenmonxid- Melder, Kontrollinstrumente oder Entgasungsbauteile können in Verbindung mit dem Radex Airline Filter verwendet werden. Verwenden Sie den Radex Airline Filter nicht wenn er beschädigt ist, da der Filter ein Druck- behälter ist und Beschädigungen Ermüdungserscheinungen aufzeigen, die zu ernsthaften Verletzungen bis hin zum Tod führen können. - Seite 5 Um die Luftversorung wasserfrei zu halten, muss das Kondenswasser regelmäßig abgelassen werden. Lösen Sie die Bolzen am Deckel nicht während der Behälter des Airline Radex Filters unter Druck steht. Bevor man Arbeiten am Filter durchführt muss die komplette Druckluft abgelassen werden und die Zuluftversorgung geschlossen werden.
-
Seite 6: Montage Grundgestell
MONTAGE GRUNDGESTELL Das Grundgestell kann in zwei verschiedenen Positionen befestigt werden, als Wand- und als Bodenmontage. Um das Grundgestell zusammen zu bauen, gleichen Sie die Pfeile des Grundgestells mit denen des Filters ab (Fig. 1.1 für die Bodenaufstellung, Fig. 1.2 für die Wandbefestigung) . -
Seite 7: 04-900 Zusammenbau
3/8” T-Stück und schrauben Sie dieses oben am Druckregler an und ziehen es fest (zu Fig 2.2). Es wird empfohlen, die Teile fest anzuziehen bevor man Sie am Radex Airline Filter montiert. Verwenden Sie Gewindedichtungsmittel an allen Verschraubungen. -
Seite 8: 04-906 Zusammenbau
Der Radex Airline Filter hat ein 1" Standard-Rohr-Innengewinde. Es ist ratsam für Wartungsarbeiten einen Kugelhahn nahe am Einlass anzubringen. Verschrauben Sie die Fittings und ziehen Sie diese fest. Wenn der Radex Airline Filter komplett zusammen- gebaut und an der Druckluft angeschlossen ist, ö nen Sie die Luftversorgung und kontrollieren Sie die Fittings auf Lecks und ziehen diese fest. - Seite 9 Verteiler und ziehen diesen fest (Fig. 4.1). Schrauben 04-916 Überdruckventil in den Deckel und ziehen es fest. ! ACHTUNG ! Das Überdruckventil muss angeschlossen sein um den Radex Airline Filter vor zuviel Einlassdruck zu schützen. Fig. 4.3 Befestigen Sie den zusammengebauten 6-Fach-Verteiler am Filterdeckel.
-
Seite 10: Zuammenbau
Schrauben Sie das 04-963 Manometer und Schrauben Sie nun das komplette Regelventil die 04-966 1" Zoll Verbindung an das 04-962 an den auf der Seite des Radex Airline Filters Super Schnellfluss-Regelventil an und ziehen befindlichen Einlassanschlusses an und ziehen alles fest. -
Seite 11: Bedienung
BEDIENUNG LUFTDRUCK Der an den Radex Airline Filter geförderte Luftdruck darf 12 Bar nicht überschreiten. Beim Bestimmen des Auslassdrucks stellen Sie den Druckregler gemäß der Bedienungsanleitung Ihrer Atemluftmaske ein um den richtigen Luftdruck zu erreichen. LUFTTEMPERATUR Die an den Radex Airline Filter geförderte Luft darf 60º Celsius nicht übersteigen. -
Seite 12: Instandhaltung
WECHSEL DER FILTERPATRONE Die Filterpatrone sollte wöchentlich oder öfters überprüft werden, abhängig vom Gebrauch und den Luftsystembedingungen, in dem der Radex Airline Filter eingebaut ist. Der Filter sollte - basierend auf einer 40 Stunden Woche - alle 3 Monate ausgewechselt werden. Der Filter muss sofort ausgewechselt werden, wenn: Düfte oder andere Geschmäcker in der zur Strahlmaske führenden Leitung entstehen . - Seite 13 Feuchtigkeit zu entleeren. DECKELSCHRAUBEN; O-RINGE Die Deckelschrauben des Radex Airline Filters sollten auf Dichtheit überprüft werden. Sie sollten mit dem Austausch der Filterpatrone gewechselt werden. Die empfohlene Zug- kraft für die Schrauben betragen 13 Nm. Kontrollieren Sie die O-Ringe (04-919) und er- setzen sie wenn sie verschlissen sind.
-
Seite 14: Ersatzteilliste
Manometer 1/8" 04-915 Überdruckventil 1/4" 04-916 Doppelnippel 3/8" 04-917 Verschlussdeckel 04-918 Dichtringe ( S et mit 2 Stück ) 04-919 Ersatz lter RADEX APF 3100 Schrauben und Muttern ( Set 4 St.) 04-920 Behälter 04-921 Ablassventil 04-922 Fußgestell 04-923 Autom. Ablassautomat 04-924 Feinfilter 1/2 "... - Seite 15 ERSATZTEILISTE...
- Seite 16 Die kühle, komportable Lackierhaube schützt vor Farb- und Strahlstaub. Die Kopfmaske kann auch als hygiene Schutz getragen werden. FILTER PATRONEN Die große Kapazietät der sechs Stufen Filterpatrone entfernt Feuchtig- keit und Partikel bis 0,5 Mikrometer und Geruch aus dem Druckluftstrom und bietet Ihnen saubere Atemluft . RPB 47/2...
