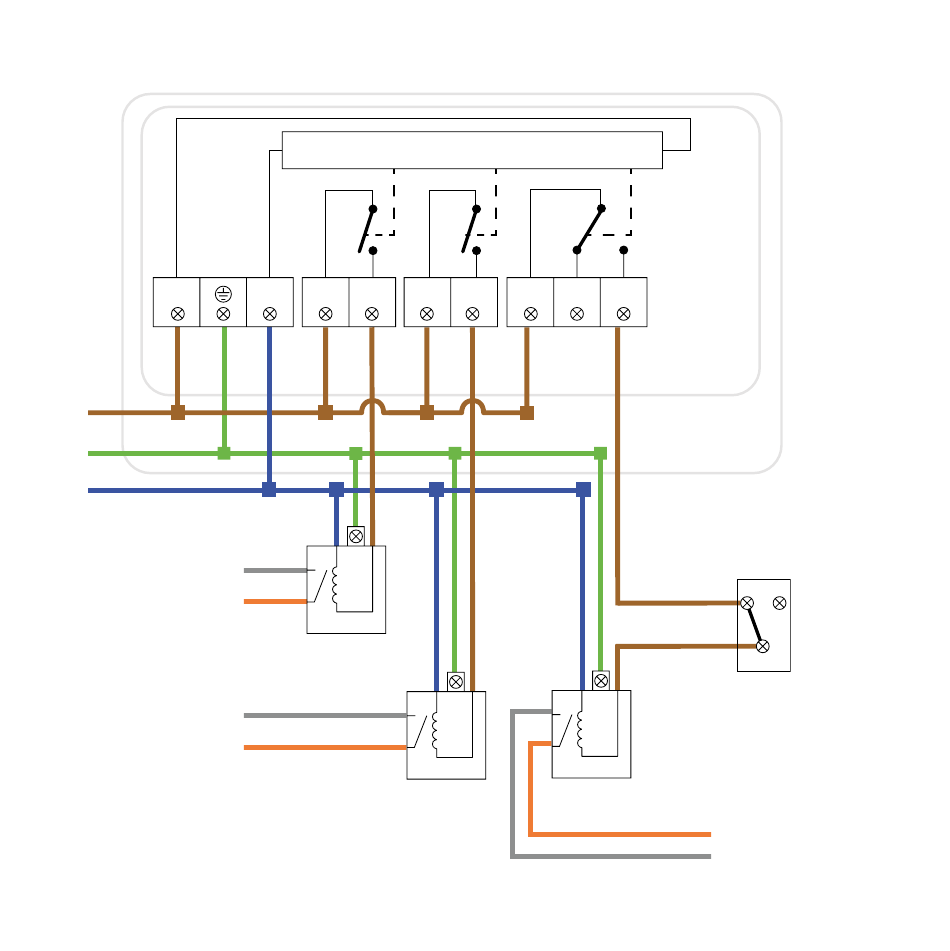

Anschlussschema - 1 oder 2 Heizzonen und
Warmwasser
L
230V/50Hz
L
E
N
Heizungs-
freigabe
Heizungs-
freigabe
Dieses Produkt darf nur von einem qualifizierten Elektriker installiert werden
und muss den örtlichen Installationsvorschriften entsprechen
ZONE1
ZONE2
N
C1
NO1
C2
Heizungs-
ventil 1
Heizungs-
ventil 2
HW
NO2
C3
NC3
NO3
Zeitschaltuhr
Warmwasser-
ventil
Freigabe
Warmwasser
13
