Möchten Sie weitere Informationen?
Sehen Sie sich die technischen Daten direkt auf unserer Website an:
www.imi-hydronic.com
Hiermit erklärt IMI Hydronic Engineering, dass der Typ der Funkanlage
(Bezeichnung des Typs der Funkanlage) mit der Richtlinie 2014/53/EU
übereinstimmt.
RF-Frequenz: 868 MHz 2 dBm.
Wir behalten uns das Recht vor, technische Änderungen ohne Vorankündigung vorzunehmen.
RF-Switch V2 DE Rev 1.0
06.2024
1

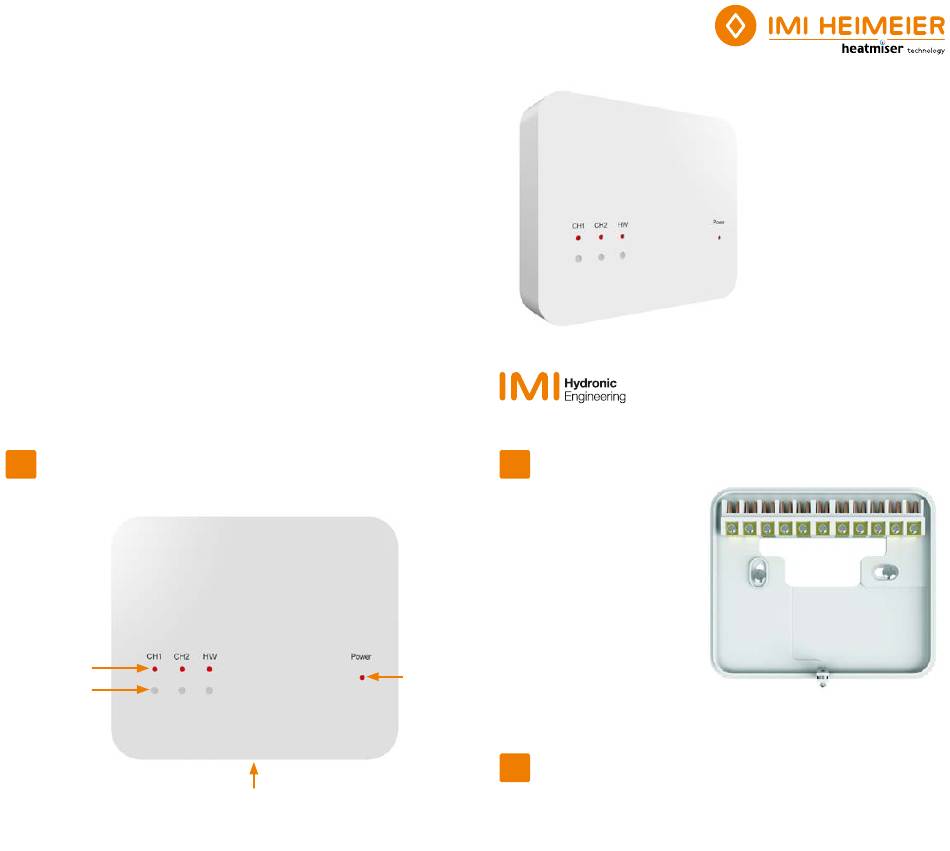

RF-Switch V2 – LED/ Tasten
Status LEDs
Ausgang
– Ausgang aktiv,
wenn leuchtend
Überschreiben/
Kopplungsstaste
Befestigungsschraube
2
Installation
1. Verwenden Sie einen kleinen
Schraubendreher, um die Schraube
an der Unterseite des RF-Switch
leicht zu lösen. Sie können dann
das Frontplatte vorsichtig von der
Rückwand trennen.
2. Positionieren Sie die Rückwand
des RF-Switch an der Wand
und befestigen Sie sie mit den
mitgelieferten Schrauben.
3. Schließen Sie die Kabel an den
RF-Switch an, wie im Schaltplan
(Abschnitt 6) gezeigt.
Strom-
4. Montieren Sie das Frontplatte auf
versor-
die Rückwand und ziehen Sie die
gungs-
Befestigungsschraube an der Unterseite fest.
anzeige
5. Schalten Sie die Stromversorgung ein, die Power-LED wird aufleuchte
3
Ausgang Überschreiben
Um einen Ausgang am RF-Switch V2 zu überschreiben, drücken Sie einfach einmal
die Überschreibungstaste. Der Ausgang und die LED werden dann aktiviert.
Um den Ausgang auszuschalten, drücken Sie den Knopf einmal.
RF-Switch V2
