TIG
MIG/MAG
BEZGAZOWY
DRUT
RDZENIOWY

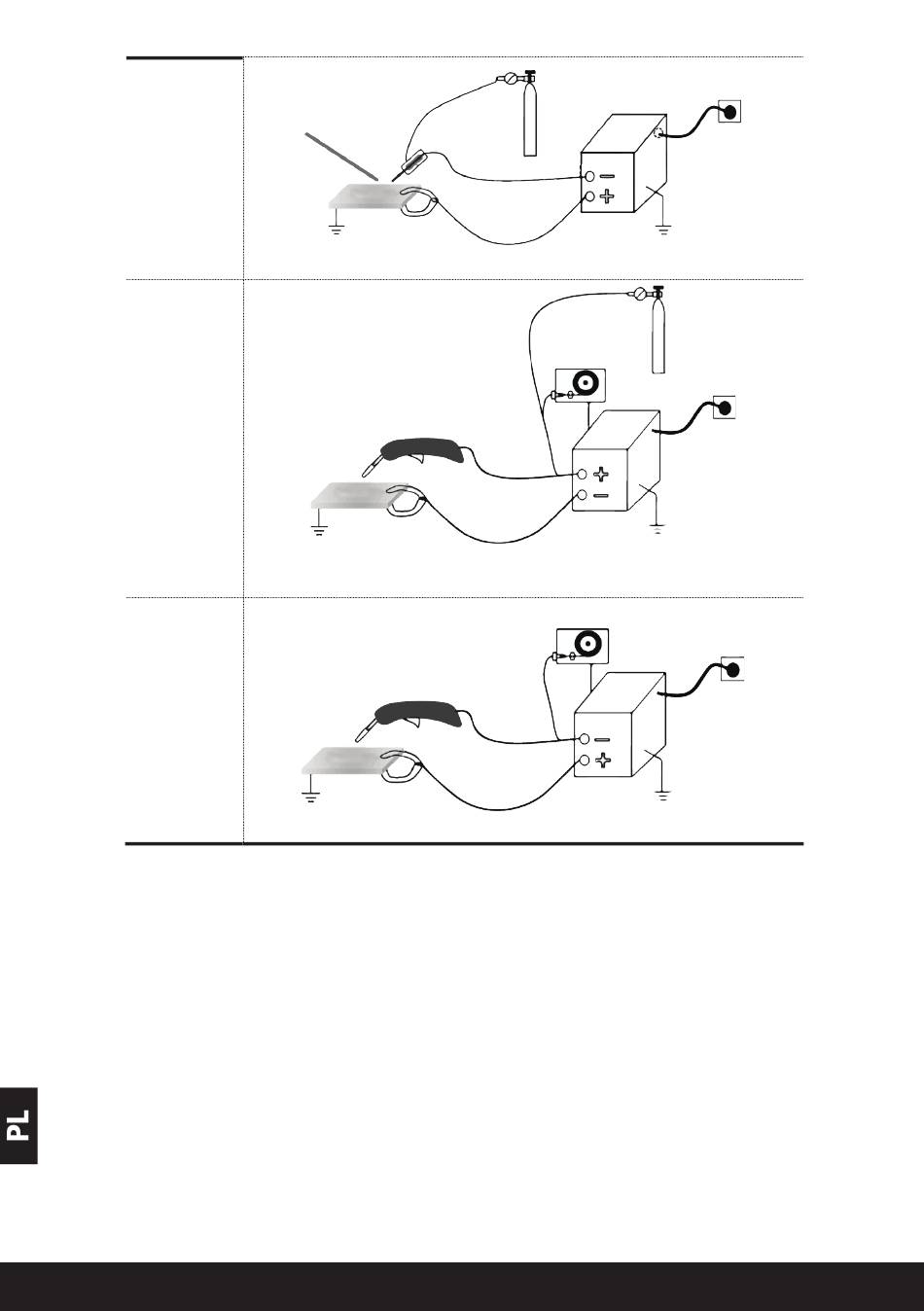

3.1 Połączenie elektryczne
a) Upewnij się, że urządzenie jest wyłączone.
b) Sprawdź, czy kabel zasilający jest w dobrym stanie i czy napięcie wejściowe jest prawidłowe.
c) Podłącz zestaw do gniazda zasilania.
d) W przypadku spawania MIG/MAG lub TIG
e) Podłącz kabel uziemiający do spawanej części zgodnie z biegunowością.
f) Podłącz palnik
g) Włączyć urządzenie, wybrać odpowiedni tryb spawania na ekranie i ustawić odpowiednie parametry. Przed
rozpoczęciem upewnij się, że nie ma zwarcia między uchwytem a elementem spawanym.
Jeśli polaryzacja jest nieprawidłowo podłączona, może to łatwo uszkodzić sprzęt (w szczególności uchwyty spawalnicze)
i prowadzić do słabych efektów spawania.
Biegunowość należy sprawdzić zgodnie z zaleceniami dostawcy metalu wypełniającego.
104
Kabel gazowy
Pręt TIG
Element do
Palnik MIG
Element
Palnik MIG
Element do
spawania
MIG/MAG lub TIG lub uchwyt elektrody, przestrzegając prawidłowej biegunowości.
Reduktor ciśnienia
Cylinder argonowy
Palnik TIG
Kabel uziemiający
Kabel gazowy
Szpula drutu
Kabel uziemiający
Szpula z przewodem bez
gazu
Kabel uziemiający
podłącz wąż gazowy. Ustaw żądane natężenie przepływu.
Gniazdo
Reduktor ciśnienia
Cylinder argonowy
Gniazdo
wyjściowe
Gniazdo
wyjściowe
