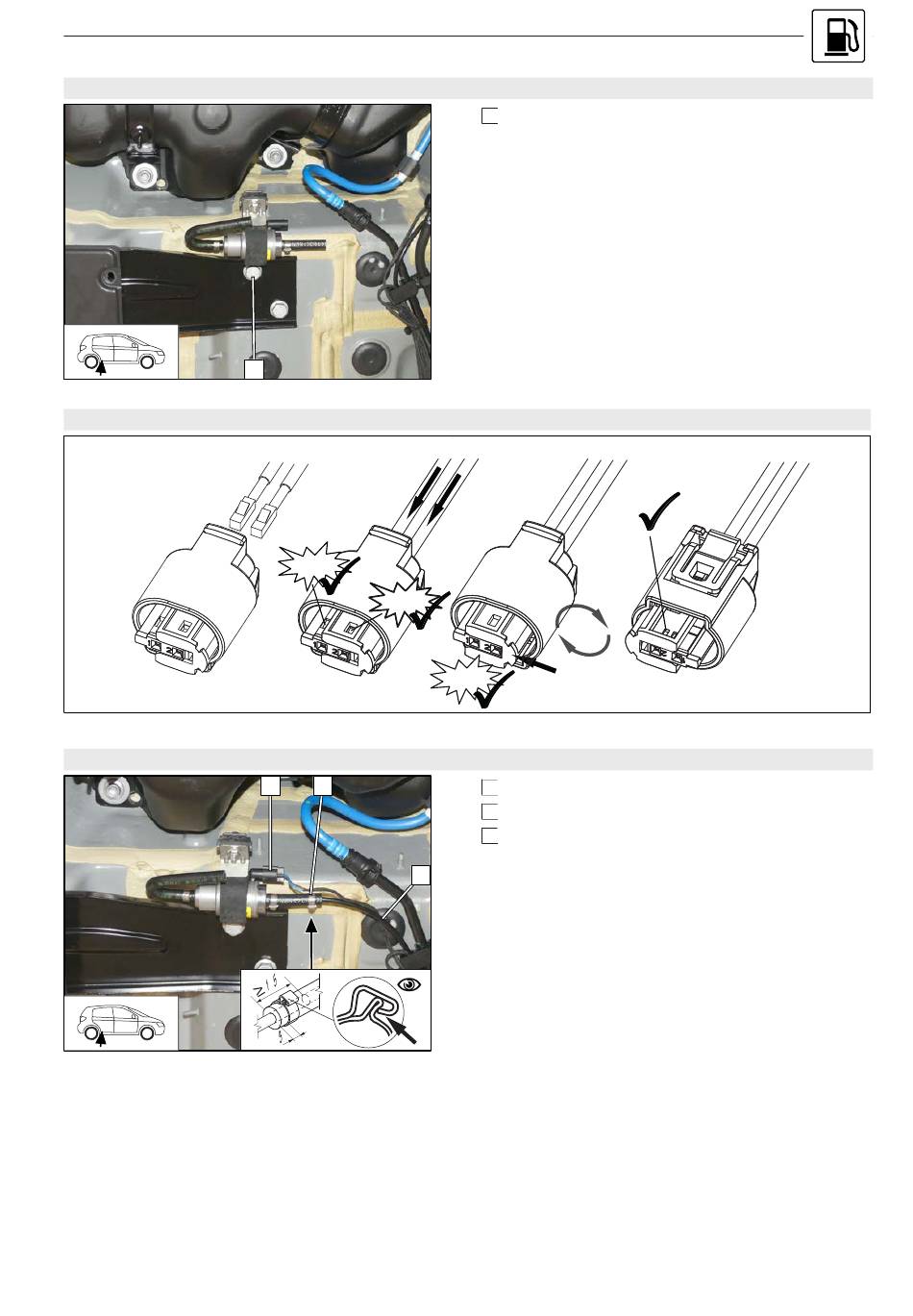

Kraftstoffpumpe montieren
Montage Stecker X7 Kraftstoffpumpe
Anschluss Kraftstoffpumpe
Audi Q5
1
Abb. 33
click
click
1
2
3
!
Abb. 35
1 fzg.eigene Schraube, Lochband, fzg.eigenes Gewin-
de
click
~1 mm
1 Kabelbaum Kraftstoffpumpe, Stecker X7 montiert
2 Schelle Ø10
3 Kraftstoffleitung Heizgerät
21.12.2023
Abb. 34
1325711H
