Verkabelung des Fireray Hub Reflective für 3 Melder, die in Bereich

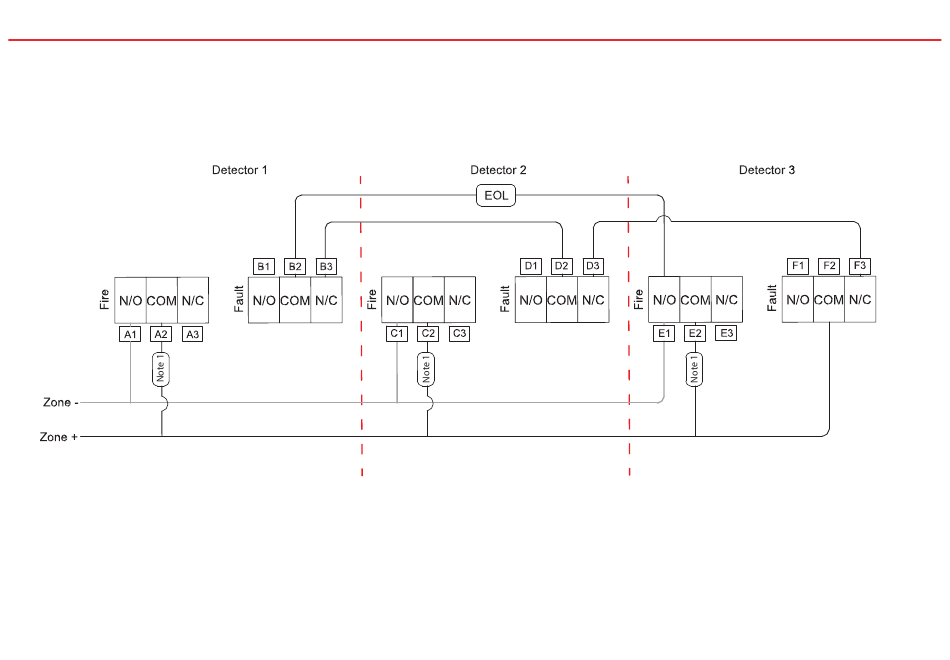

Dieser Schaltplan ist ein Beispiel für die Verkabelung von drei (oder beliebig vielen) Meldern, um eine gemeinsame Alarm- und Störungsmeldung
zu erzeugen.
Wenn das System ohne Alarm- oder Störungszustand in Betrieb ist, sind die mit ‚N/O' gekennzeichneten Relaiskontakte geöffnet und die mit ‚N/C'
gekennzeichneten Kontakte geschlossen. Wenn das System nicht mit Strom versorgt wird, befinden sich die Störungsrelais in der Position ‚N/O'.
Nicht mitgelieferte Komponenten:
1 . Alarmwiderstand (Hinweis 1) – Wert wird durch den Hersteller der Brandmeldezentrale festgelegt. Für Installationen nach UL 268 (NFPA 72)
nicht notwendig, sollte durch eine Steckbrücke ersetzt werden.
2. EOL-Komponente (End Of Line) – Lieferung durch den Hersteller der Brandmeldezentrale.
1 angeschlossen sind
Seite 9
