Zwischen der Systemsteuerung des Fireray Hub Reflective und dem reflektierenden Melder können bis zu 100 m (262 ft) Kabel verlegt werden.

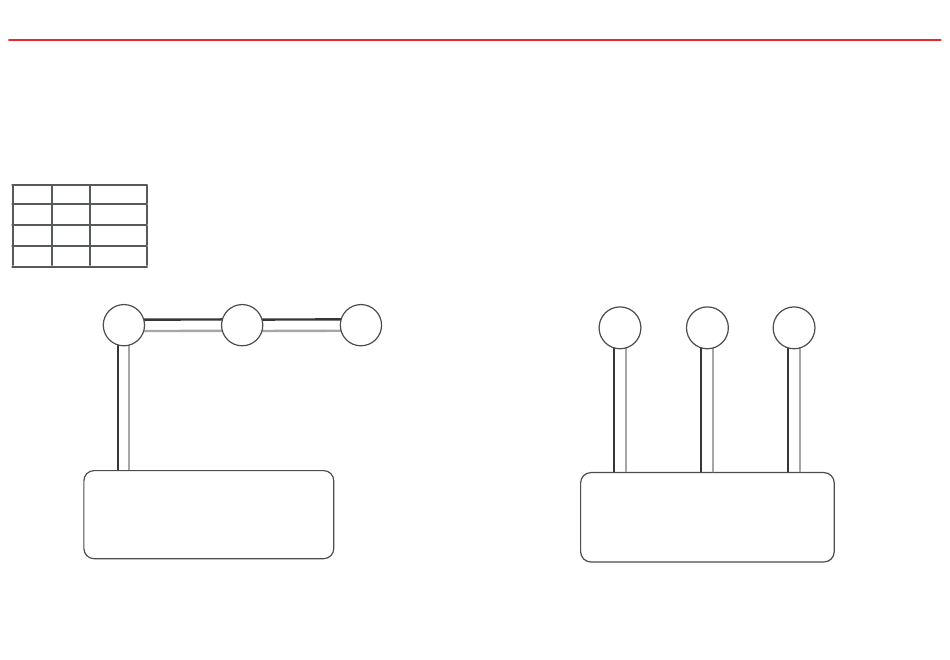

Die Systemsteuerung des Fireray Hub Reflective kann entweder im Parallel- oder im Netzwerkmodus mit den Meldern verkabelt werden.
Im Netzwerkmodus muss die Adresse jedes Melders mit dem 2-Wege-DIP-Schalter im Sockel wie in der folgenden Tabelle gezeigt eingestellt
werden. Die Melder werden nicht korrekt gefunden, wenn zwei Melder dieselbe Adresse haben.
1
2
(Netzwerkmodus)
Melder 1
AUS
AUS
AUS
EIN
Melder 2
EIN
EIN
Melder 3
+
Det 1
-
+
-
+
-
Fireray Hub Reflective
System Controller
Verkabelung im
Netzwerkmodus
+
+
+
Det 2
Det 3
-
-
-
Det 1
Det 2
Det 3
+
-
+
-
+
+
-
+
-
+
Fireray Hub Reflective
System Controller
Verkabelung im
Parallelmodus
-
-
