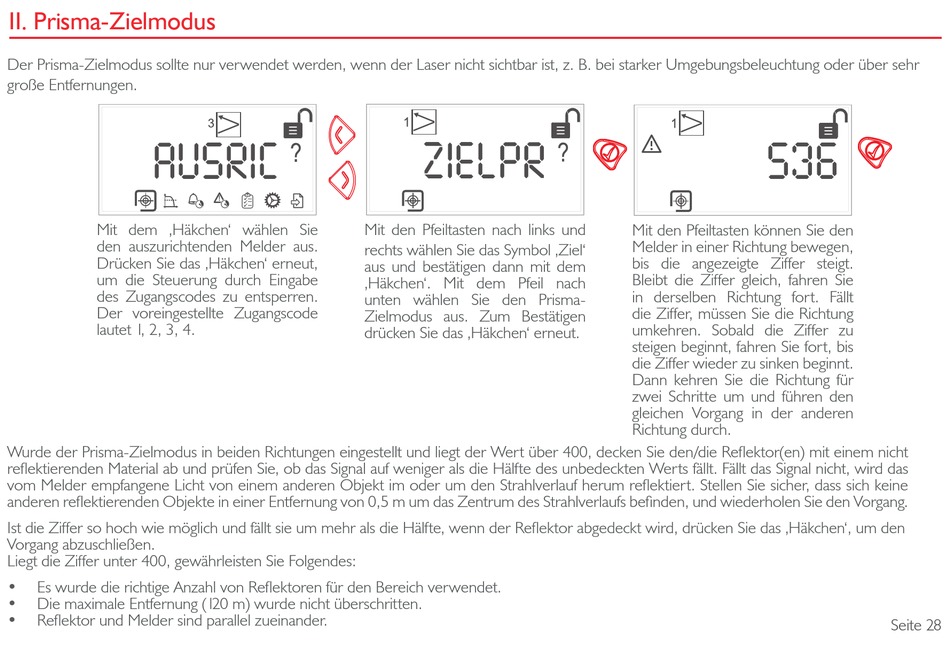

1. Prisma-Zielmodus - Fireray Hub Reflective Bedienungsanleitung

1 1. Prisma-Zielmodus

Der Prisma-Zielmodus sollte nur verwendet werden, wenn der Laser nicht sichtbar ist, z. B. bei starker Umgebungsbeleuchtung oder über sehr
große Entfernungen.
AUSRIC
Mit dem ‚Häkchen' wählen Sie
den auszurichtenden Melder aus.
Drücken Sie das ‚Häkchen' erneut,
um die Steuerung durch Eingabe
des Zugangscodes zu entsperren.
Der voreingestellte Zugangscode
lautet 1, 2, 3, 4.
Wurde der Prisma-Zielmodus in beiden Richtungen eingestellt und liegt der Wert über 400, decken Sie den/die Reflektor(en) mit einem nicht
reflektierenden Material ab und prüfen Sie, ob das Signal auf weniger als die Hälfte des unbedeckten Werts fällt. Fällt das Signal nicht, wird das
vom Melder empfangene Licht von einem anderen Objekt im oder um den Strahlverlauf herum reflektiert. Stellen Sie sicher, dass sich keine
anderen reflektierenden Objekte in einer Entfernung von 0,5 m um das Zentrum des Strahlverlaufs befinden, und wiederholen Sie den Vorgang.
Ist die Ziffer so hoch wie möglich und fällt sie um mehr als die Hälfte, wenn der Reflektor abgedeckt wird, drücken Sie das ‚Häkchen', um den
Vorgang abzuschließen.
Liegt die Ziffer unter 400, gewährleisten Sie Folgendes:
• Es wurde die richtige Anzahl von Reflektoren für den Bereich verwendet.
• Die maximale Entfernung (120 m) wurde nicht überschritten.
• Reflektor und Melder sind parallel zueinander.
!
Mit den Pfeiltasten nach links und
rechts wählen Sie das Symbol ‚Ziel'
aus und bestätigen dann mit dem
‚Häkchen'. Mit dem Pfeil nach
unten wählen Sie den Prisma-
Zielmodus aus. Zum Bestätigen
drücken Sie das ‚Häkchen' erneut.
ZIELPR 536
Mit den Pfeiltasten können Sie den
Melder in einer Richtung bewegen,
bis die angezeigte Ziffer steigt.
Bleibt die Ziffer gleich, fahren Sie
in derselben Richtung fort. Fällt
die Ziffer, müssen Sie die Richtung
umkehren. Sobald die Ziffer zu
steigen beginnt, fahren Sie fort, bis
die Ziffer wieder zu sinken beginnt.
Dann kehren Sie die Richtung für
zwei Schritte um und führen den
gleichen Vorgang in der anderen
Richtung durch.
Seite 28
