Burley Insert Anleitung Zur Montage Und Verwendung Seite 23

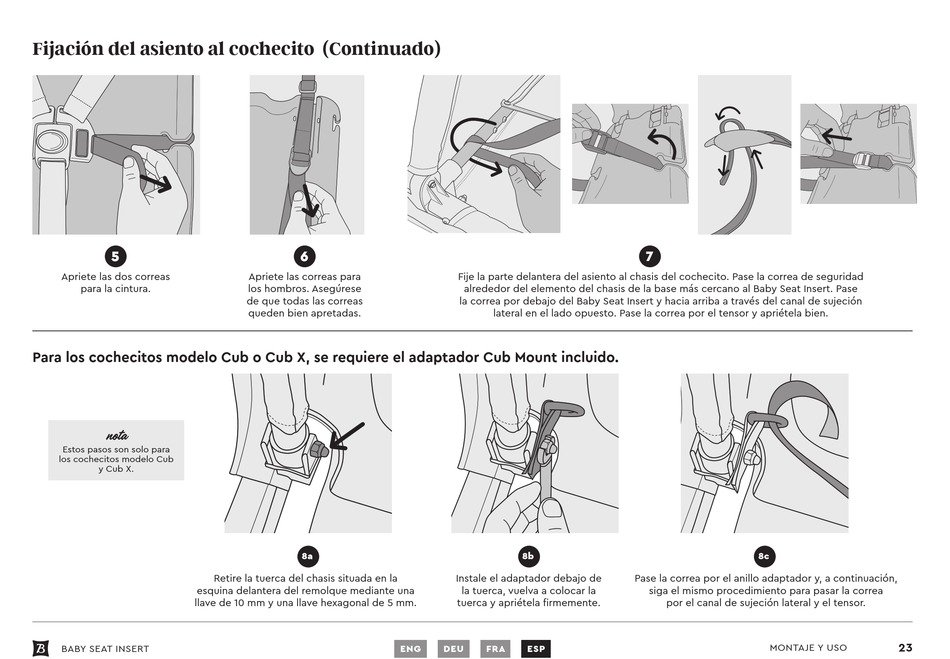

Fijación del asiento al cochecito (Continuado)
5
Apriete las dos correas
para la cintura.
Para los cochecitos modelo Cub o Cub X, se requiere el adaptador Cub Mount incluido.
nota
Estos pasos son solo para
los cochecitos modelo cub
y cub X.
esquina delantera del remolque mediante una
llave de 10 mm y una llave hexagonal de 5 mm.
BABY SEAT INSERT
6
Apriete las correas para
los hombros. Asegúrese
de que todas las correas
queden bien apretadas.
8a
retire la tuerca del chasis situada en la
Fije la parte delantera del asiento al chasis del cochecito. Pase la correa de seguridad
alrededor del elemento del chasis de la base más cercano al Baby Seat Insert. Pase
la correa por debajo del Baby Seat Insert y hacia arriba a través del canal de sujeción
lateral en el lado opuesto. Pase la correa por el tensor y apriétela bien.
8b
Instale el adaptador debajo de
la tuerca, vuelva a colocar la
tuerca y apriétela firmemente.
ENG DEU FRA ESP
7
8c
Pase la correa por el anillo adaptador y, a continuación,
siga el mismo procedimiento para pasar la correa
por el canal de sujeción lateral y el tensor.
MontAJE Y uSo
23
