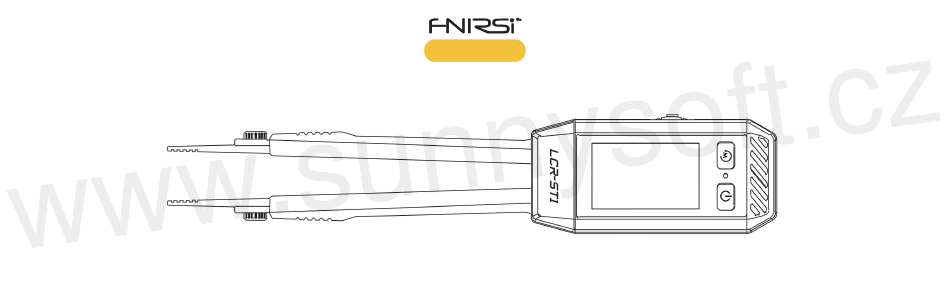

- Seite 1 LCR-ST1 Intelligenter tragbarer digitaler Komponententester © Sunnysoft sro, Vertriebspartner...
- Seite 2 •Durch das Gerät ersetzte Verbrauchte Batterien und Altgeräte dürfen nicht im Hausmüll entsorgt werden. Entsorgen Sie sie gemäß den geltenden nationalen oder lokalen Gesetzen und Vorschriften. • Bei Qualitätsproblemen oder Fragen zur Nutzung des Gerätes wenden Sie sich bitte an den Online-Kundenservice von „FNIRSI“ oder an den Hersteller. Wir helfen Ihnen umgehend.
-
Seite 3: Produktübersicht
1.PRODUKTÜBERSICHT Die LCR-ST1 ist unsere neuste entwickelte Pinzetten-LCR-Brücke. Dieses Produkt ist ein multifunktionales und tragbares Testgerät, das die genaue Messung von Widerstand, Kapazität, Induktivität und Dioden unterstützt. Es nutzt fortschrittliche Messtechnologie und gewährleistet hohe Genauigkeit und Stabilität. Sein 1,14-Zoll-Farbdisplay und die magnetische Saugfunktion verbessern die Benutzerfreundlichkeit. Mit einer eingebauten 250 mAh-Lithiumbatterie bietet es eine lange Nutzungsdauer und unterstützt drei Frequenzen: 100 Hz, 1 kHz und 10 kHz. - Seite 4 Taste 2. EINLEITUNG Wahlen Halten/Festlegen Lade-/ Datenanschluss Typ C Ein-/Ausschalten Ladeanzeige Bildschirm Testen Stromversorgung Sonde © Sunnysoft sro, Vertriebspartner...
- Seite 5 Schnittstelle Funktion Schnittstelle Funktion Schaltflächen Betrieb Tastenbedienung Auswahl und Einstellungen Einschalten des Geräts Hauptschnittstelle Kurz drücken Spannung, Widerstand Erholung Kurz drücken Schnittstelle Hauptschnittstelle Bestätigen/Beenden Langes Drücken Ausschalten Einstellungen bearbeiten Numerische Auswahl Datenaufbewahrung Hauptschnittstelle Hauptsächlich Kurz drücken Werte im Wandel links rechts links rechts Schnittstelle Ausführung wählen...
- Seite 6 3.PARAMETER LCR-ST1 Bildschirm Produktmodell 1,14 Zoll 28 × 19 × 150 mm Größe Versorgungsspannung Wiederaufladbarer Lithium-Akku mit 250 mAh Gewicht 41 g Ladespezifikationen USB Typ-C, 5 V/1 A © Sunnysoft sro, Vertriebspartner...
- Seite 7 1 kHz 100 Hz 10 kHz Reichweite 1mF bis 22mF 5 % Messwert ±3 5 % Messwert ±3 - - - 1uF bis 1mF 2 % Messwert ±3 2 % Messwert ±3 2% Messwert±3 Kapazität 1nF bis 1uF 2 % Messwert ±3 0,5 % Messwert ±3 0,5 % Messwert ±...
- Seite 8 Reichweite 10 kHz 100 Hz 5 1 kHz 5 % Messwert ±3 % Messwert ±3 1H-10H - - - 2 % Messwert 2 % Messwert 1mH-1H 2% Messwert±3 Induktion ±3 2 % Messwert ±3 10ÿuH bis 1ÿmH ±3 0,5 % Messwert ±3 0,5 % Messwert ±3 2 1ÿuH bis 10ÿuH - - -...
- Seite 9 4. BEDIENUNGSANLEITUNG ÿ 4.1 ÿ Schnittstellenhandbuch ÿTestbereich ÿTestspannung/-frequenz ÿBatteriestand ÿMessparameter ÿDatenspeicherung ÿEinheiten ÿZusätzliche Messparameter © Sunnysoft sro, Vertriebspartner...
- Seite 10 ÿ4.2ÿAnweisungen zur Installation der Prüfsonde Messarm Schrauben Prüfspitze ÿ Die Entfernung erfolgt nach dem gleichen • Setzen Sie das Ausrichtungsloch der Prüfsonde in den Messarm ein. (Achten Sie Prinzip; Der Messarm ist nicht abnehmbar. darauf, dass die gezackte Seite der Prüfspitze zur Innenseite der Pinzette zeigt). • Ziehen Sie die Montageschraube durch Drehen der Schraube fest.
- Seite 11 ÿ 4.3 ÿBedienungsanleitung Ein-/Ausschalten: Kurzes Drücken zum Einschalten, langes Drücken zum Ausschalten. Auswahl der Hauptparameter: Mit der linken und rechten Auswahltaste können Sie die Prüfspannungsstufe auswählen : kann automatisch zwischen den Messparametern Widerstand, Kapazität, Induktivität und Diode umschalten. Durch Drücken der mittleren Auswahltaste sowie der linken und rechten Auswahltaste können Sie zwischen den schalten Sie den Spannungspegelbereich um und verwenden Sie dann Prüfspannungen 0,3 V und 0,6 V wechseln.
- Seite 12 ÿ LCR-Messgeräte verwenden ein auf das zu testende Gerät (DUT) angewendetes AC-Testsignal, um die Impedanz zu messen. Der primäre Parameter einer AC- Signalquelle ist die Frequenz. Aufgrund von Nichtidealitäten der Komponenten, verteilten Parametern und dem Einfluss von Prüfleitungen und Anschlüssen kann die gleiche Komponente bei unterschiedlichen Prüffrequenzen unterschiedliche Messergebnisse liefern.
- Seite 13 Die Systemeinstellungen umfassen folgende Inhalte: Einstellungen Funktion Parameteroptionen Sprache Umschalten der Systemanzeigesprache Chinesisch, Englisch Volumen Pegeleinstellung 0-5 Anpassen der Systemlautstärke Hintergrundbeleuchtung Anpassen der Bildschirmhelligkeit sanftes Dimmen 0-100 Automatische Abschaltung Automatische Abschaltung ohne Bedienung Aus / 5 / 15 / 30 Minuten Erholung Werksreset Löschen aller eingestellten Parameter...
-
Seite 14: Firmware-Upgrade
5.FIRMWARE- UPGRADE • Schalten Sie das Gerät aus und drücken Sie lange auf die Wähltaste und die Einschalttaste, um die Seite zur Firmware-Aktualisierung aufzurufen. •Verbinden Sie das Gerät über ein Datenkabel mit dem Computer. • Auf Ihrem Computer wird automatisch ein Popup-Fenster mit dem Dateiordner angezeigt. Ziehen Sie die Firmware-Datei in diesen Ordner. •Nachdem die Firmware-Aktualisierung abgeschlossen ist, wird das Gerät automatisch neu gestartet. - Seite 15 6. WARNUNG • Achten Sie auf guten Kontakt zwischen der Pinzettenspitze und dem zu prüfenden Gerät, um Messfehler durch schlechten Kontakt zu vermeiden. • Um eine Beschädigung des Gerätes zu vermeiden, führen Sie keine Messungen unter Spannung durch. • Nicht für Online-Messungen empfohlen. Aufgrund der Eigenschaften der externen PCBA-Verbindungen dienen die Online-Messwerte nur als Referenz und garantieren keine Genauigkeit.
